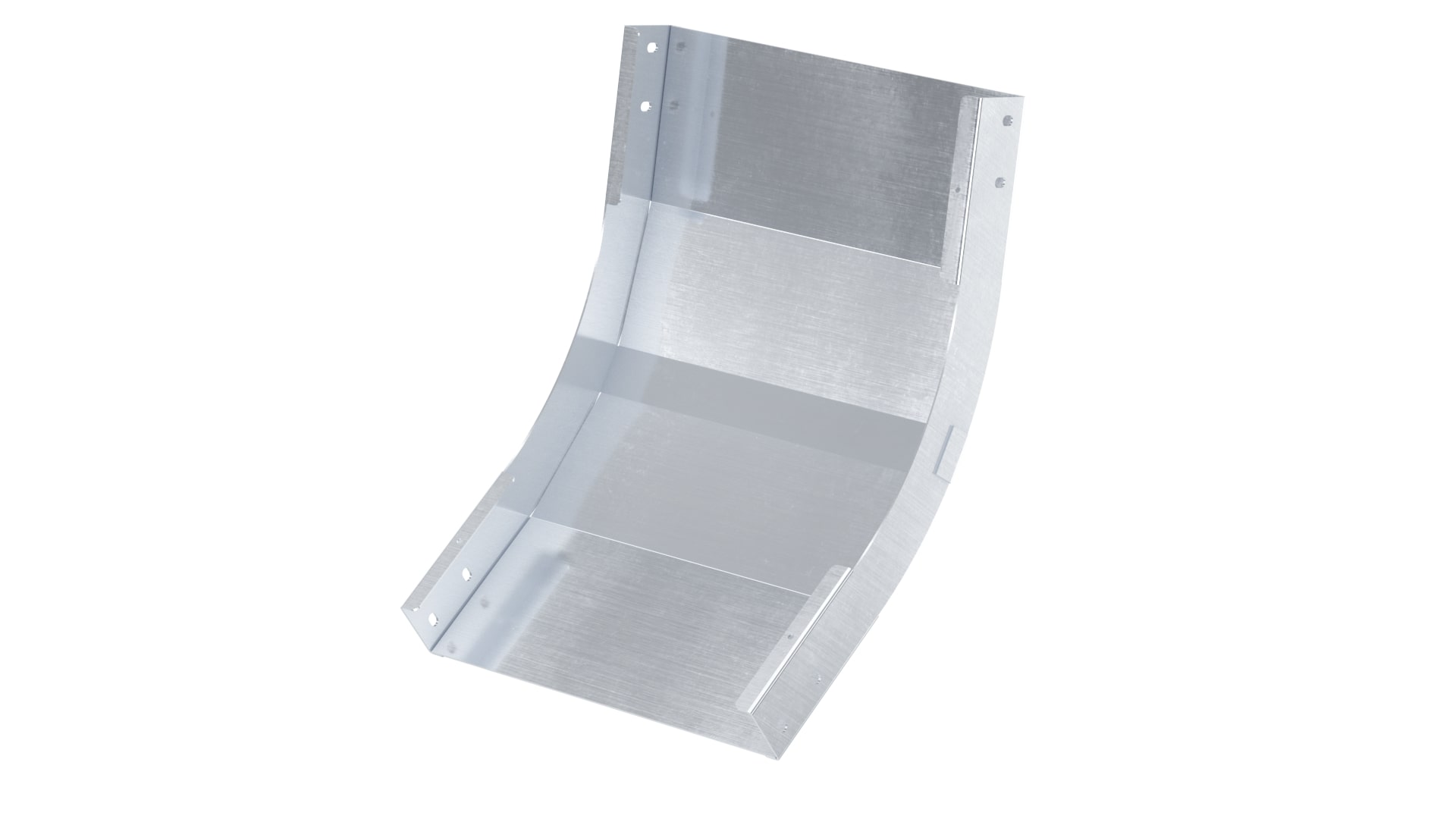

Угол вертикальный внутренний 45 градусов 80х150, 1,5 мм, цинк-ламель, в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа
Код: SKM815KZL
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
| Вес, кг: | 1,110 |
| Объем, м3: |
0,00600
?
|
Вертикальный внутренний угол 45 градусов обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Угол применяется с лотками линейки "S5 Combitech" с высотой борта 80 мм и шириной основания 150 мм. Толщина металла - 1,5 мм. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие".
Подробнее
| Цвет | Светло-серый |
| Модель/исполнение | С разъемом/соединителем в комплекте |
| Толщина материала, мм | 1.5 |
| Отклонение (угол) | 45° |
| Вид/марка материала | Сталь |
| Материал | Сталь |
| Ширина кабельного лотка, мм | 150 |
| Высота кабельного лотка, мм | 80 |
| НАТО монтажные отверстия | Нет |
| Защитное покрытие поверхности | Непрерывное гальваническое цинк-алюминиевое покрытие |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Угол вертикальный внутренний 45 градусов |
| Ширина | 150 мм |
| Высота | 80 мм |
| Материал | Cталь с цинк-ламельным покрытием |

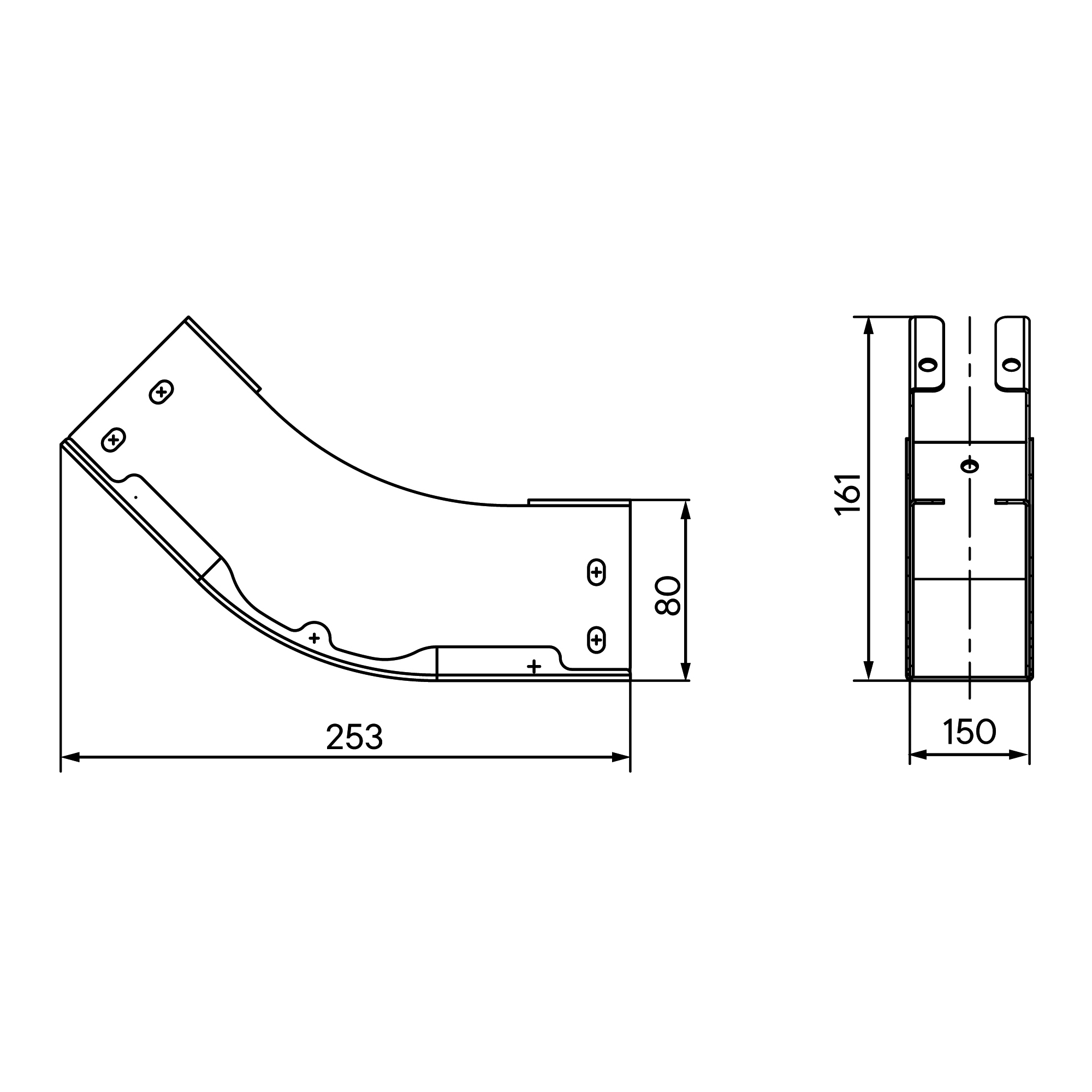

Чертежи
