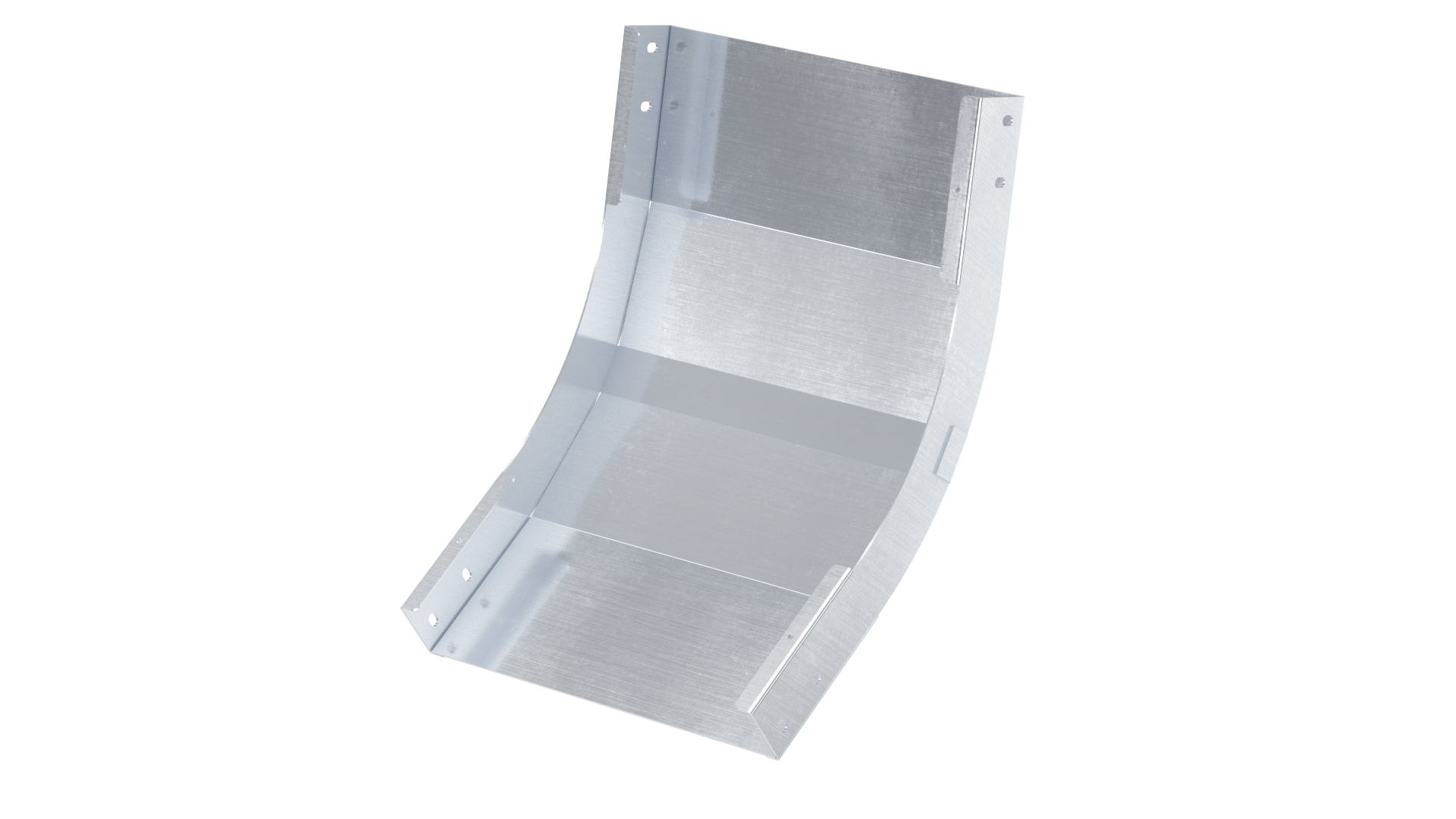

Угол вертикальный внутренний 45 градусов 50х600, 1,5 мм, цинк-ламель, в комплекте с крепежными элементами и соединительнымипластинами, необходимыми для монтажа
Код: SKM560KZL
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
| Вес, кг: | 2,500 |
| Объем, м3: |
0,02100
?
|
Вертикальный внутренний угол 45 градусов обеспечивает поворот трассы в вертикальной плоскости под углом 45 градусов. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Угол применяется с лотками линейки "S5 Combitech" с высотой борта 50 мм и шириной основания 600 мм. Толщина металла - 1,5 мм. Изделие представлено в специальном исполнении "Цинк-ламельное покрытие".
Подробнее
| Цвет | Светло-серый |
| Модель/исполнение | С разъемом/соединителем в комплекте |
| Толщина материала, мм | 1.5 |
| Отклонение (угол) | 45° |
| Вид/марка материала | Сталь |
| Материал | Сталь |
| Ширина кабельного лотка, мм | 600 |
| Высота кабельного лотка, мм | 50 |
| НАТО монтажные отверстия | Да |
| Защитное покрытие поверхности | Цинк-ламельное покрытие |
| Нержавеющая сталь травлёная | Да |
| Исполнение для больших расстояний (усиленный) | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Изменение направления | Вертикально восходящий |
| Тип продукции | Системные аксессуары |
| Тип аксессуара | Угол вертикальный внутренний 45 градусов |
| Ширина | 600 мм |
| Высота | 50 мм |
| Материал | Cталь с цинк-ламельным покрытием |

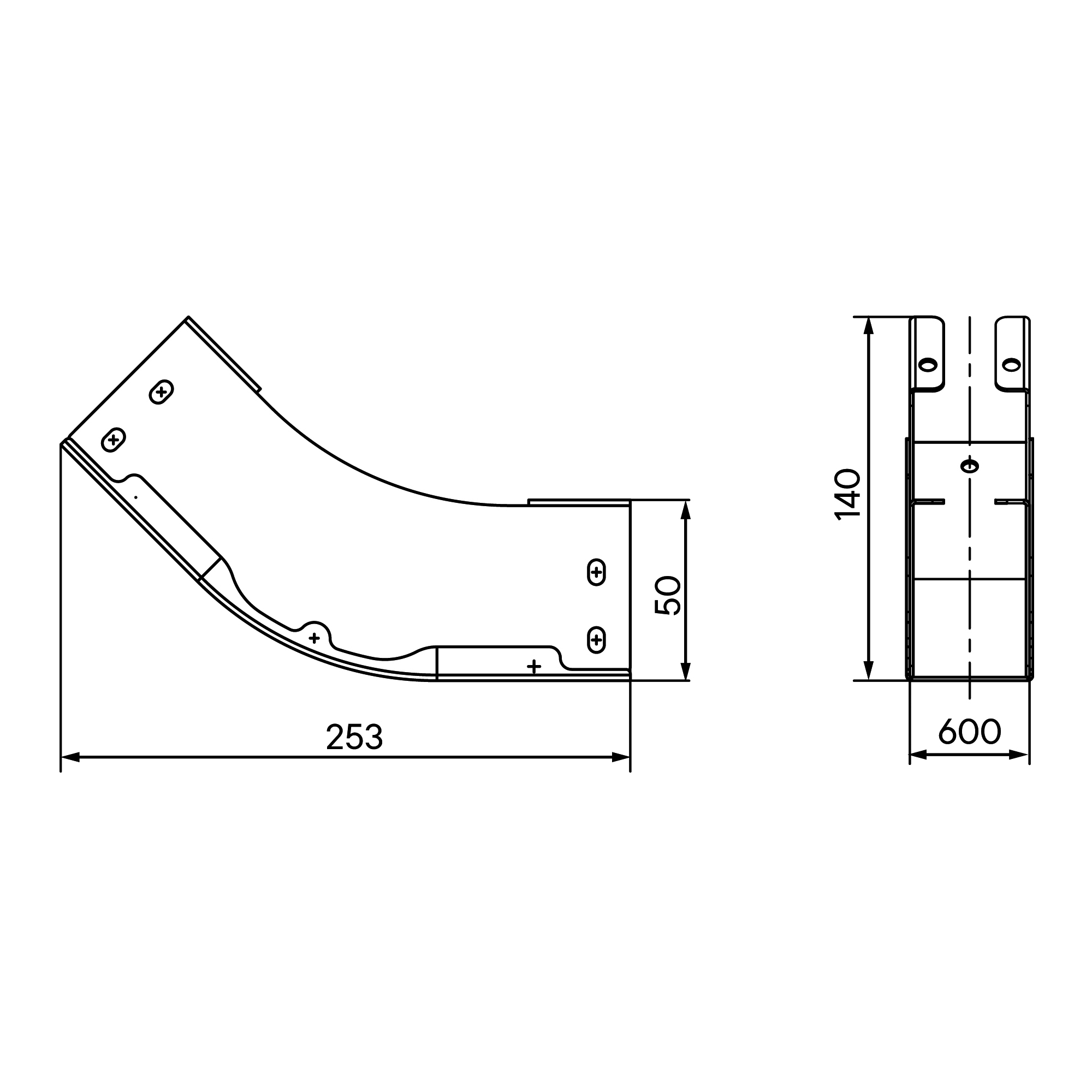

Чертежи
| Серия | Название | Eplan | Model Studio CS | DWG (динам.) | Renga | AVEVA |
|---|---|---|---|---|---|---|
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
Сертификаты
| Название | Документ |
|---|---|
Конфигураторы
Fix Combitech
Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем и систем организации рабочих мест.
