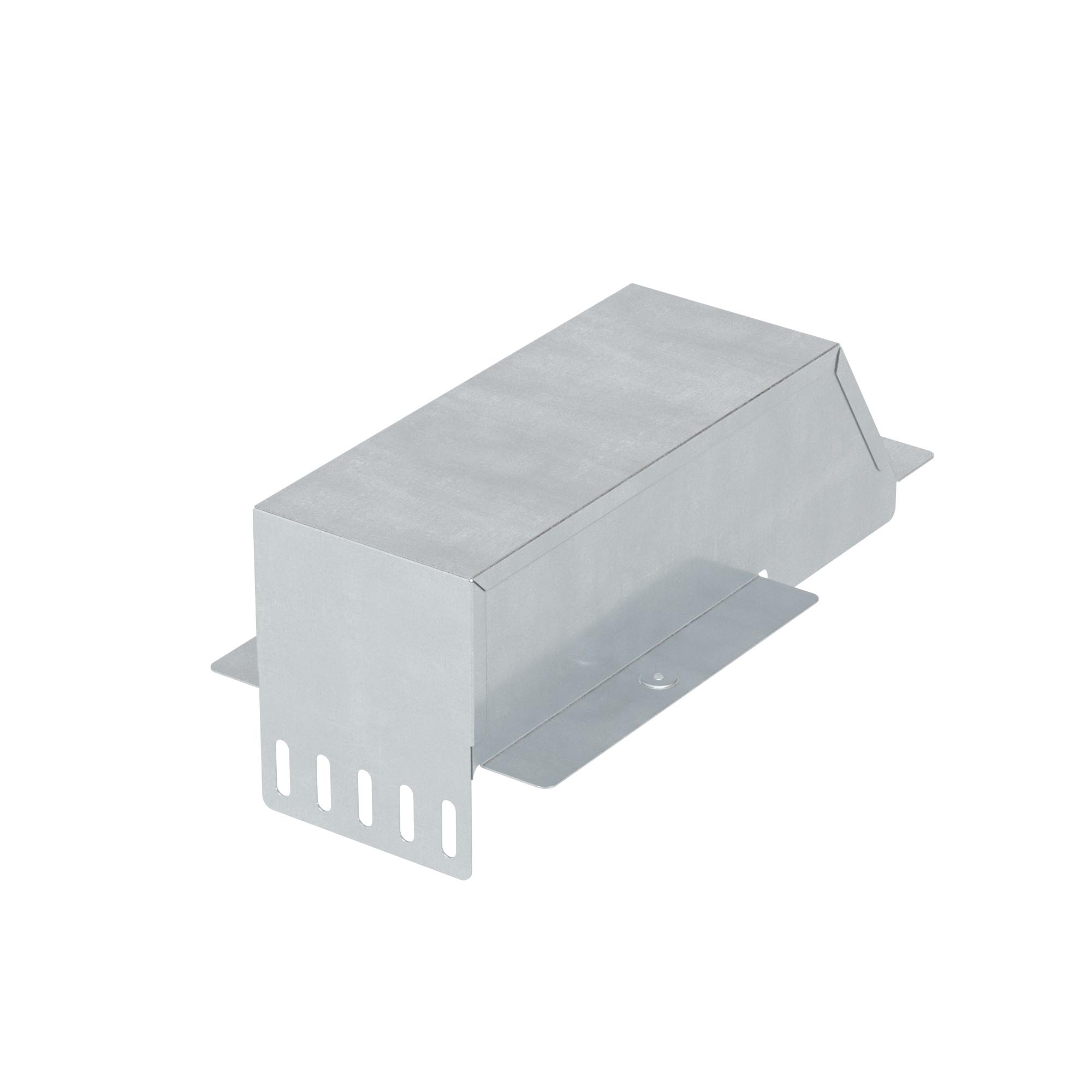

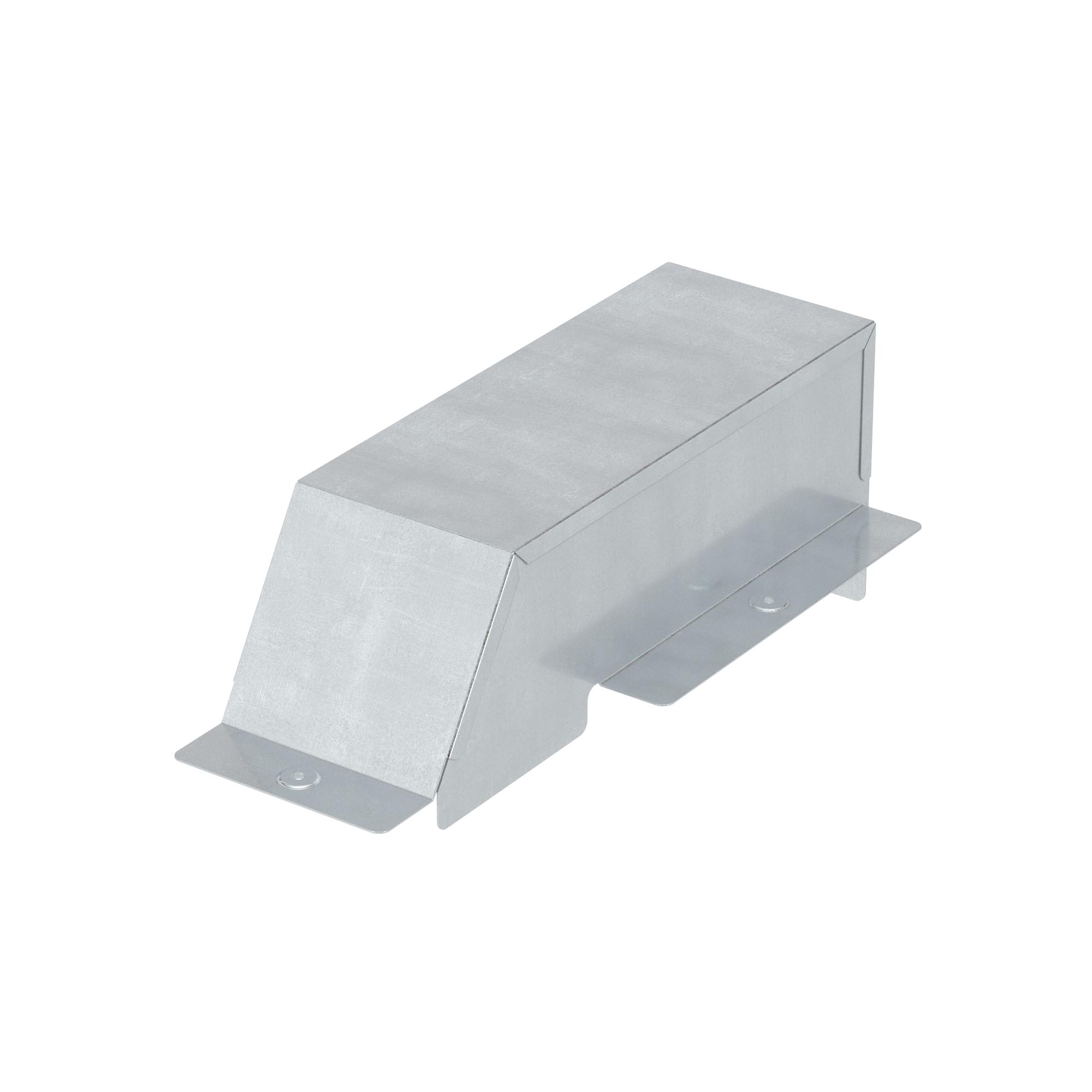

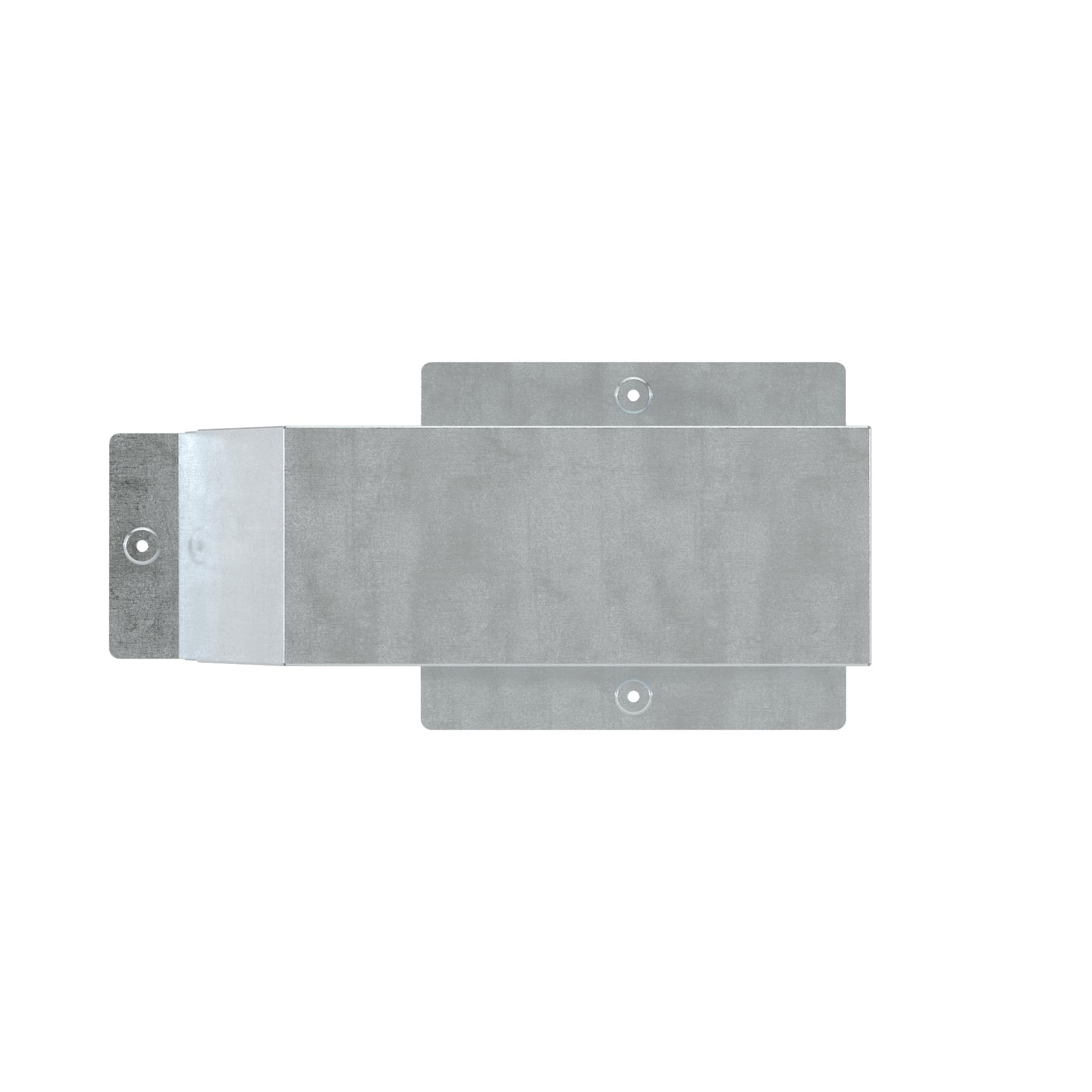

Ответвитель-крышка Т-обр - переходник DDT 200/100 (отв H=50) в комплектес крепежными элементами и соединительными пластинами, необходимыми длямонтажа, цинк-ламельный
Код: 36566KZL
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
| Вес, кг: | 0,800 |
| Объем, м3: |
0,00708
?
|
Крышка-ответвитель применяется, если нужно организовать сложное ответвление кабельной трассы вверх или вниз. Она имеет Т-образную форму. При ответвлении кабеля обеспечивается плавный поворот, что предохраняет трассу от повреждения. Крышка-ответвитель стыкуется с прямыми элементами системы "S5 Combitech" внахлест или же с помощью соединительных пластин, если торцы не совпадают.
Ширина лотка в горизонтальном направлении – 100 мм, в вертикальном – 200 мм. Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа. Комплектные аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Подробнее
| Цвет | Светло-серый |
| Материал | Сталь |
| Ширина лотка в горизонт. направлении, мм | 100 |
| Ширина лотка в вертикал. направлении, мм | 200 |
| Нержавеющая сталь травлёная | Да |
| Исполнение для больших расстояний (усиленный) | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Тип продукции | Крышки для системных аксессуаров |
| Тип аксессуара | Ответвитель-крышка DDT |
| Ширина | 200 мм |
| Материал | Cталь с цинк-ламельным покрытием |
Состав комплектного аксессуара

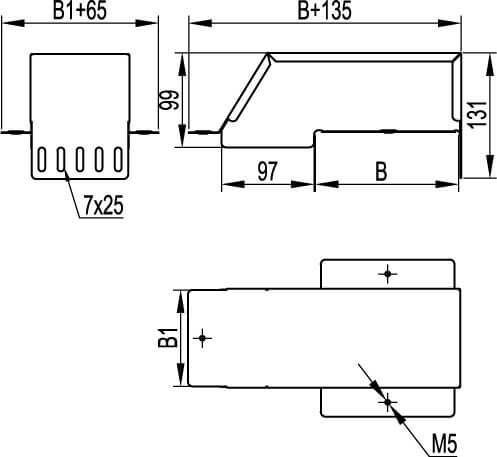

Чертежи
| Серия | Название | Eplan | Model Studio CS | DWG (динам.) | Autodesk Revit | AVEVA | Eplan FieldSys | Intergraph | STEP | SAT | Renga |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
||||||||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
