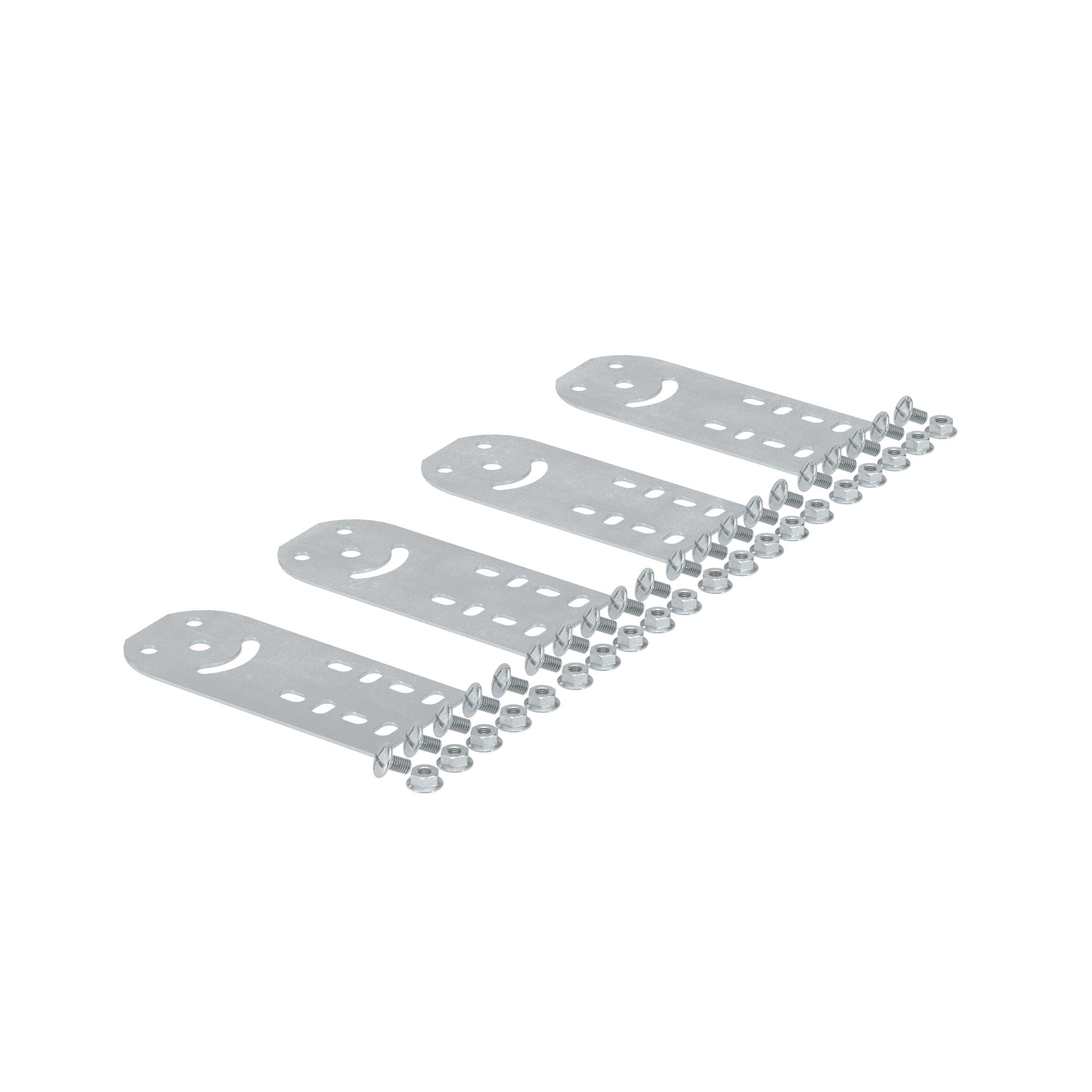

Пластина крепежная GSV H50 (4 шт.) в комплекте с метизами, необходимымидля монтажа, цинк-ламельная
Код: 30013KHDZL
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: уп
| Вес, кг: | 0,300 |
| Объем, м3: |
0,00035
?
|

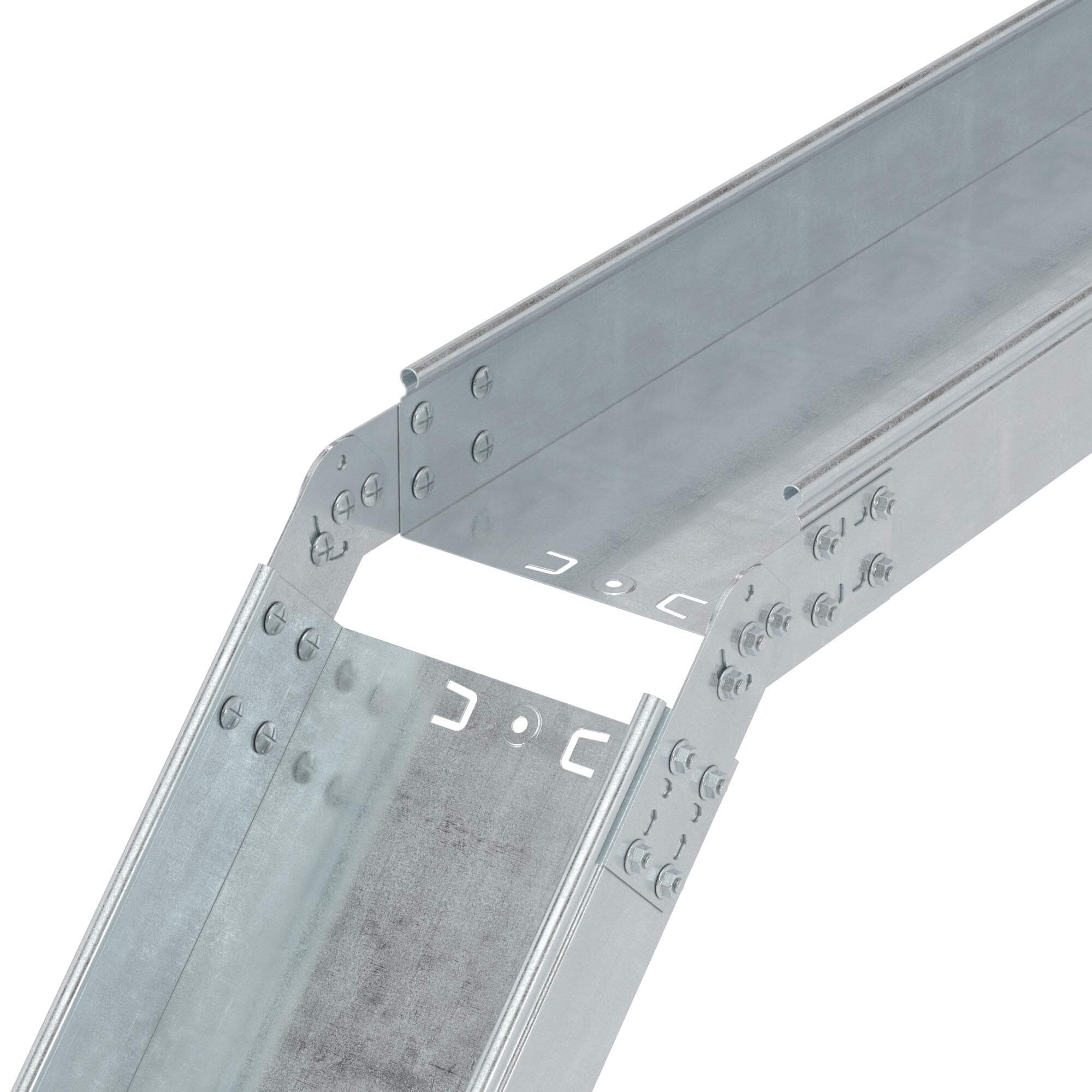

Система листовых лотков "S5 Combitech" включает в себя не только сами лотки, но также аксессуары, которые позволяют проектировать и строить сложные кабельные трассы нестандартного конструктива. Крепежная пластина GSV – это шарнирный соединитель для лотков, применение которого позволяет поменять уровень прокладки трассы, наклонив ее под произвольным углом (угол регулируется движением болта по дугообразному пазу). Пластина закрепляется на боковых стенках лотка гайками с насечками М6 и винтами М6х10.
Пластина подходит для применения с лотками высотой 50 мм и шириной от 50 до 600 мм. В комплект входят 4 пластины и включены необходимые для монтажа метизы. Комплектные аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
Подробнее
Пластина подходит для применения с лотками высотой 50 мм и шириной от 50 до 600 мм. В комплект входят 4 пластины и включены необходимые для монтажа метизы. Комплектные аксессуары в исполнении "Цинк-ламель" имеют специальное покрытие на основе химически активной магниевой смолы, в которую добавлены хлопья алюминия и цинка. Такое покрытие обеспечивает электрохимическую и барьерную защиту от коррозии. Показатели коррозионной стойкости цинк-ламельного покрытия ДКС аналогичны показателям горячеоцинкованного покрытия.
| Защитное покрытие поверхности | Цинк-ламельное покрытие |
| Материал | Сталь |
| Подходит для лестничного лотка | Да |
| Подходит для (листового) кабельного лотка | Да |
| Подходит для лотка высотой, мм | 50 |
| Горизонт.-поворотный/шарнирный | Да |
| Подходит для лотка шириной, мм | 50...600 |
| Длина, мм | 140 |
| Нержавеющая сталь травлёная | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Цвет | Светло-серый |
| Вид/марка материала | Сталь |
| Модель/исполнение | Соединительная накладка на стык основания лотка |
| Тип соединения | ВинтовойРазъем |
| Тип продукции | Монтажные аксессуары |
| Тип аксессуара | Монтажные аксессуары |
| Высота | 50 мм |
| Материал | Cталь горячеоцинкованная погружением |
Состав комплектного аксессуара
| Код | Название | Количество |
| CM010610HDZ | Винт с крестообразным шлицем М6х10, горячеоцинкованный | 12 шт |
| CM100600HDZ | Гайка с насечкой, препятствующей откручиванию М6, горячеоцинкованная | 12 шт |
Чертежи
| Серия | Название | Eplan | Model Studio CS | DWG (динам.) | Autodesk Revit | AVEVA | Eplan FieldSys | Intergraph | STEP | SAT | Renga |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
||||||||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
||
|
Листовые лотки - "S5 Combitech"
|
|
|
|
|
|
|
|
|
|
