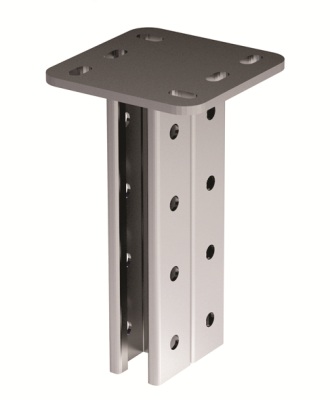

Вертикальный подвес двойной 41х41, L1200 мм, нержавеющий

Вертикальный подвес двойной 41х41, L1200 мм, нержавеющий

Код: BSD4112INOX

Задать вопрос

Элементы системы "B5 Combitech" легко комбинируются друг с другом, что позволяет создавать конструкции любой сложности и строить проекты нестандартных размеров. При этом применяются соединения болтового типа - для крепления элементов не требуется использование сварки. Изделия в специальном исполнении "Нержавеющая сталь" отличаются устойчивостью к воздействию влаги, кислот, щелочей и могут применяться в прибрежных и морских районах, а также на химических производствах.
Подвесы используются при монтаже кабельных трасс на консолях. Они крепятся вертикально - к полу или потолку. Профиль подвеса имеет С-образную форму. Подвес имеет длину 1200 мм.

Подробнее

Характеристики по стандарту ETIM

Цвет	Светло-серый
Ширина, мм	120
Модель/исполнение	Подвесная пластина
Высота, мм	120
Защитное покрытие поверхности	Прочее
Диаметр, мм	10.5
Регулируемый (ая)	Нет

Шарнирный (-ая)	Нет
Вид/марка материала	Нержавеющая сталь
Длина, мм	1200
Материал	Сталь
Метрический размер резьбы (М..)	10
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Чертежи

Серия	Название	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"	RAR 13.65 MB	ZIP 16.62 MB	ZIP 726.23 kB	RAR 313.39 kB	RAR 5.28 MB
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"				ZIP 1.40 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
B5 Combitech - Сертификат соответствия на систему опорных конструкций и монтажных устройств (ТУ032)	PDF 411.69 kB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
Отказное письмо на хомуты и скобы для систем инженерных коммуникаций	PDF 623.22 kB
