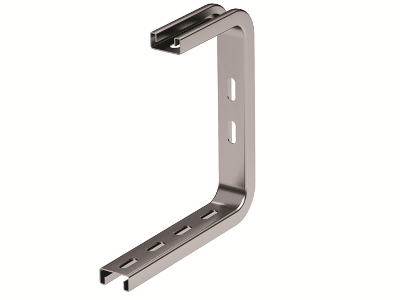

Легкая консоль потолочная DS осн.300 мм, нержавеющая
Легкая консоль потолочная DS осн.300 мм, нержавеющая
Код:
BBA3030INOX
Задать вопрос
Монтажные элементы серии "B5 Combitech" совместимы с металлическими лотками и аксессуарами ДКС любой серии, а также с шинопроводами (как осветительными, так и магистральными).
Элементы системы легко комбинируются друг с другом, что позволяет создавать конструкции любой сложности и строить даже проекты нестандартных размеров. При этом применяются соединения болтового типа - для крепления элементов не требуется использование сварки. Аксессуары в специальном исполнении "Нержавеющая сталь" отличаются высочайшей устойчивостью к коррозии и могут применяться в условиях повышенной влажности и агрессивных сред.
Легкая потолочная консоль предназначена для организации кабельных трасс с небольшой нагрузкой. Она применяется для крепления к стене и потолку. Аксессуар изготавливается из стали толщиной 2,5 мм, он совместим с лотками шириной 300 мм и расчитан на нагрузку до 130 кг.
Подробнее
Карточка товара
Характеристики
Чертежи
Сертификаты
Каталоги
Решения
Характеристики по стандарту ETIM
Модель/исполнение
С-образный кронштейн
Защитное покрытие поверхности
Прочее
Вид/марка материала
Нержавеющая сталь
Материал
Сталь
Несущая способность , Н
823.2
Подходит для проволочного лотка
Нет
Подходит для лестничного лотка
Нет
Подходит для (листового) кабельного лотка
Да
Крепление лотка
Винтовой (-ое)
Подходит для обеспеч. целостности цепи (огнестойкость)
Нет
