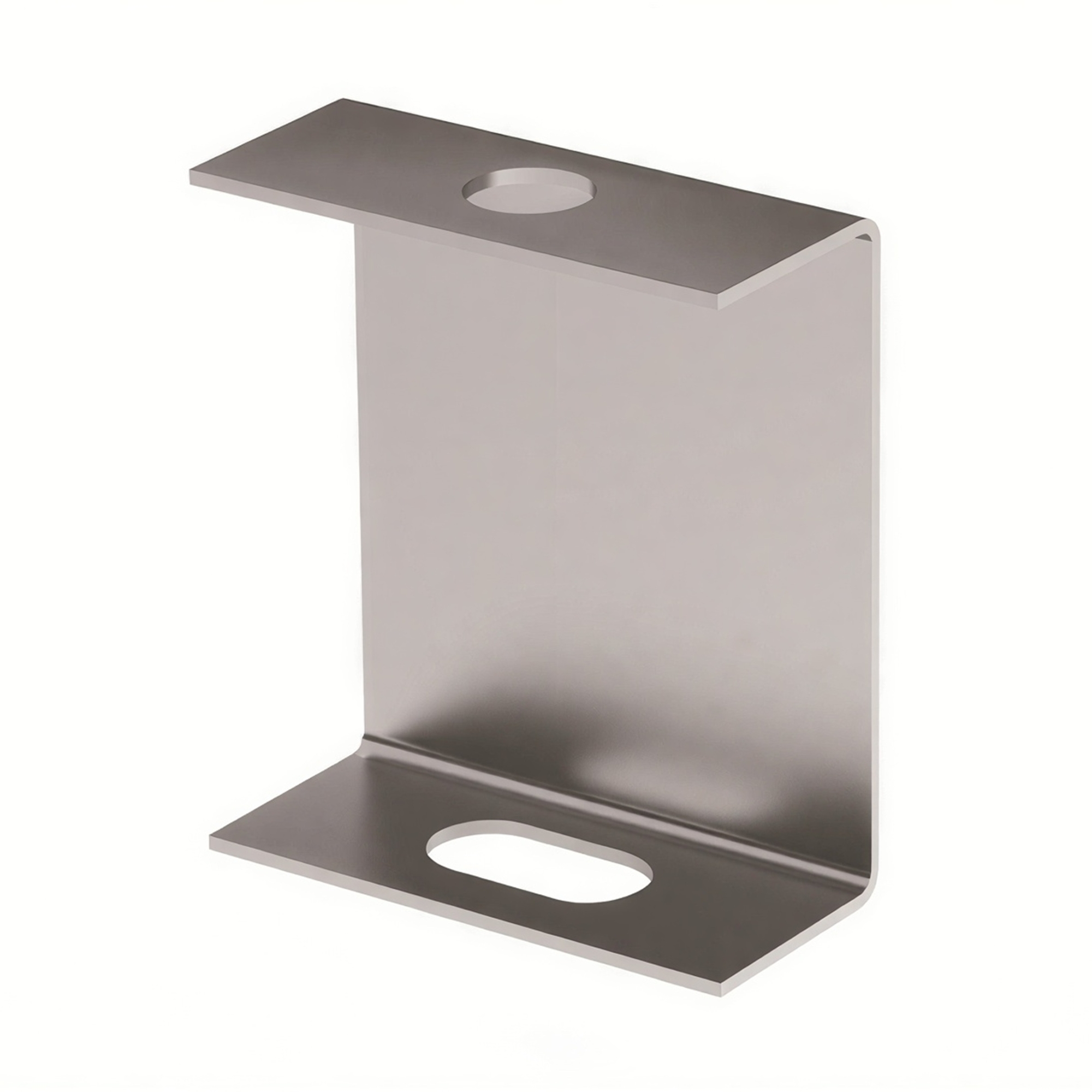

Скоба PL облегченная для подвеса лотка, горячеоцинкованная

Скоба PL облегченная для подвеса лотка, горячеоцинкованная

Код: BML1007HDZ

Вес, кг:	0,110
Объем, м³:	0,00006 ?

Тип упаковки:

Кол-во в упаковке: 12

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога

Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

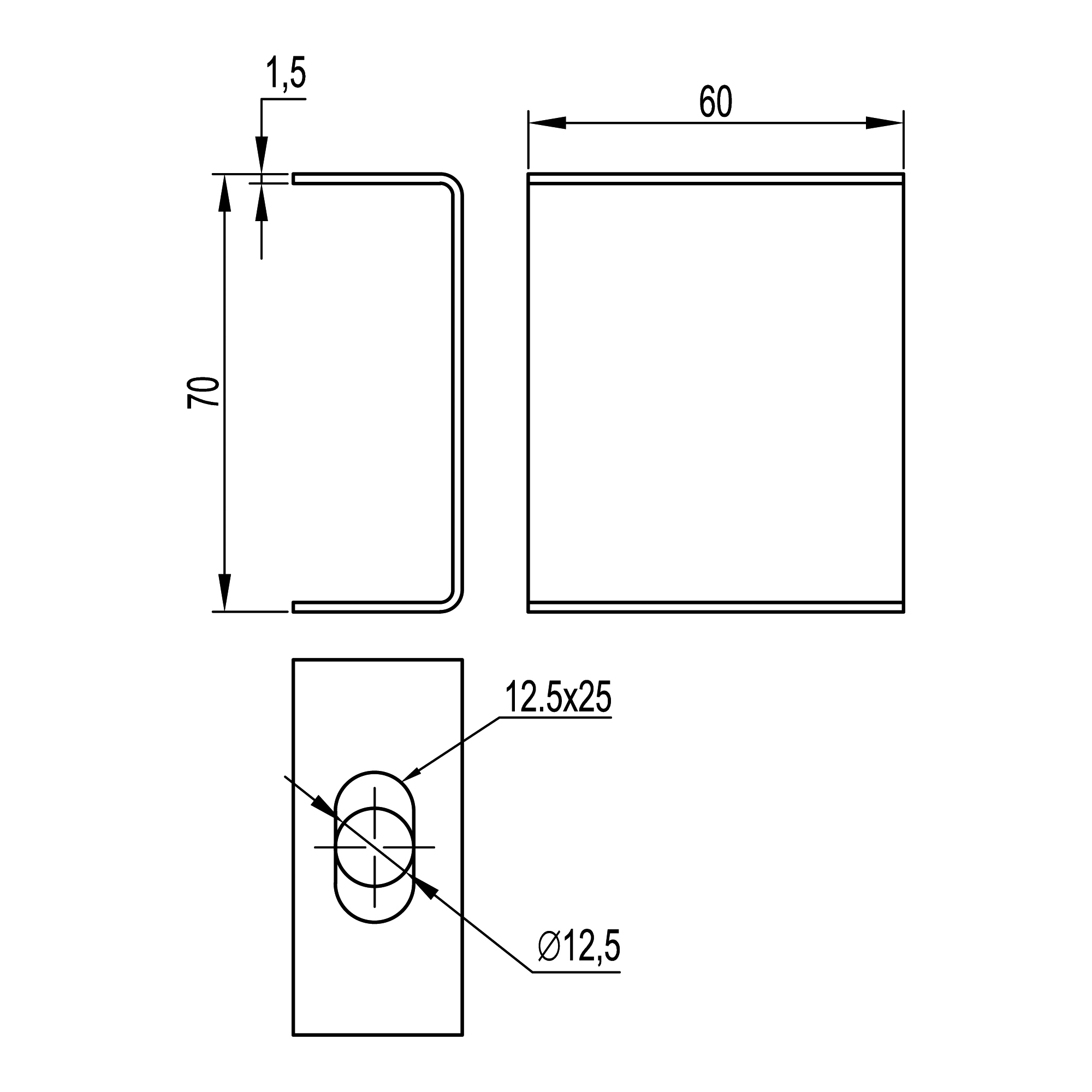

Применяется для подвеса кабельной трассы к потолку при помощи шпилек. Аксессуар препятствует излому шпильки в случае раскачивания трассы при прокладке дополнительных кабелей. Для увеличения жесткости рекомендуется использовать две скобы, соединенных вместе зеркально, продевая сквозь них шпильку. Толщина стали - 1,5 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.

Подробнее

Цвет	Светло-серый
Ширина, мм	60
Модель/исполнение	Подвесная пластина
Высота, мм	70
Защитное покрытие поверхности	Горячее цинкование
Диаметр, мм	12.5
Регулируемый (ая)	Нет

Шарнирный (-ая)	Нет
Длина, мм	27
Материал	Сталь
Несущая способность, Н	588
Метрический размер резьбы (М..)	12
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Высота, мм	70
Ширина, мм	60
Длина, мм	27

Толщина листовой стали, мм	2
Тип изделия	Скобы
Материал	Cталь горячеоцинкованная погружением
