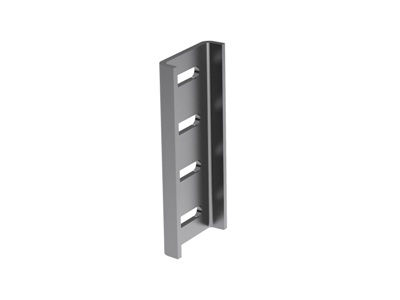

Пластина для соединения встык I-образного профиля BPM-50, горячеоцинкованная

Пластина для соединения встык I-образного профиля BPM-50, горячеоцинкованная

Код: BMD2011HDZ

Вес, кг:	0,490
Объем, м³:	0,00124 ?

Тип упаковки:

Кол-во в упаковке: 20

Ед. изм: шт

Скачать страницу из каталога

Соединительная пластина BMD2011, применяется для соединения встык I-образных профилей ВРМ-50. Толщина стали 6 мм, 4 перфорированных отверстия. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.

Модель/исполнение	Плоский соединитель
Защитное покрытие поверхности	Горячее цинкование
Вид/ марка материала	Сталь оцинкованная

Материал	Сталь
С винтовыми аксессуарами	Нет
Подходит для:	I-профиль

Высота, мм	22
Ширина, мм	87
Длина, мм	150

Тип изделия	Соединительные элементы
Материал	Сталь горячеоцинкованная погружением

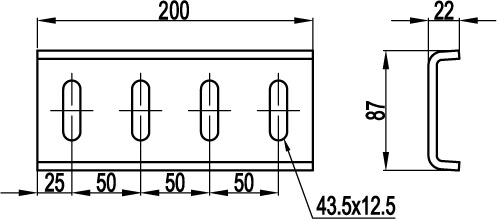

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 1014.48 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 2.44 МБ	ZIP 16.63 МБ	RAR 13.65 МБ
