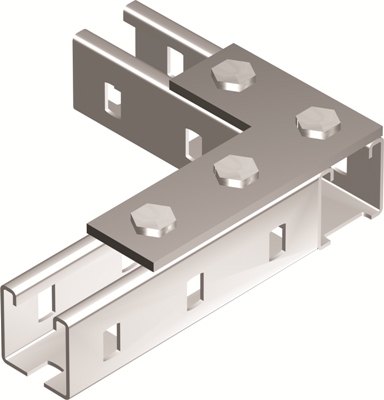

Пластина соединительная L-обр., длина 90х140 мм, 4отв., горячеоцинкованная

Пластина соединительная L-обр., длина 90х140 мм, 4отв., горячеоцинкованная

Код: BMD1022HDZ

Применяется для создания сложных конструкций на основе С-образных профилей. Используется с профилями: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41. Горячеоцинкованное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.

Защитное покрытие поверхности	Горячее цинкование
Вид/марка материала	Прочее
Длина, мм	140
Материал	Сталь
Подходит для проволочного лотка	Нет

Подходит для лестничного лотка	Нет
Подходит для (листового) кабельного лотка	Нет
Цвет	Светло-серый
Модель/исполнение	Соединитель продольный
Тип соединения	Винтовой разъем

Ширина, мм	40
Длина, мм	140

Толщина листовой стали, мм	5
Тип изделия	Соединительные элементы

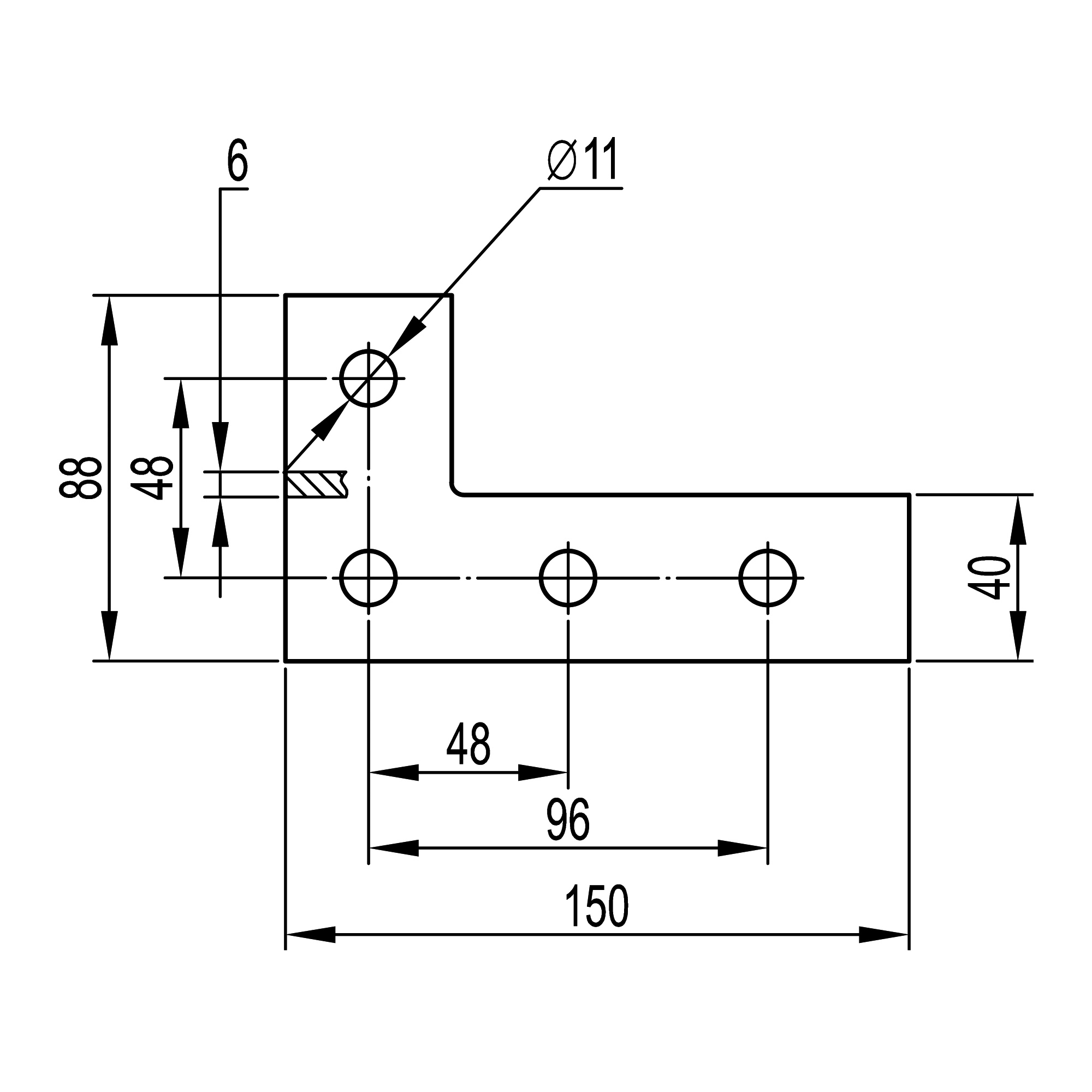

Чертежи

Серия	Название	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph	Eplan
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"	RAR 13.65 MB	ZIP 16.63 MB	ZIP 726.23 kB	RAR 313.39 kB	RAR 5.28 MB
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"				ZIP 1.40 MB
"B5 Combitech" - монтажные элементы	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5						ZIP 32.84 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 4.28 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
Отказное письмо на хомуты и скобы для систем инженерных коммуникаций	PDF 623.22 kB
