Крепление с площадкой 250х55мм для профиля BPM-41 , горячеоцинкованное

Крепление с площадкой 250х55мм для профиля BPM-41 , горячеоцинкованное

Код: BSF4103HDZ

Вес, кг:	1,670
Объем, м³:	0,00144 ?

Тип упаковки:

Кол-во в упаковке: 1

Ед. изм: шт

Скачать страницу из каталога

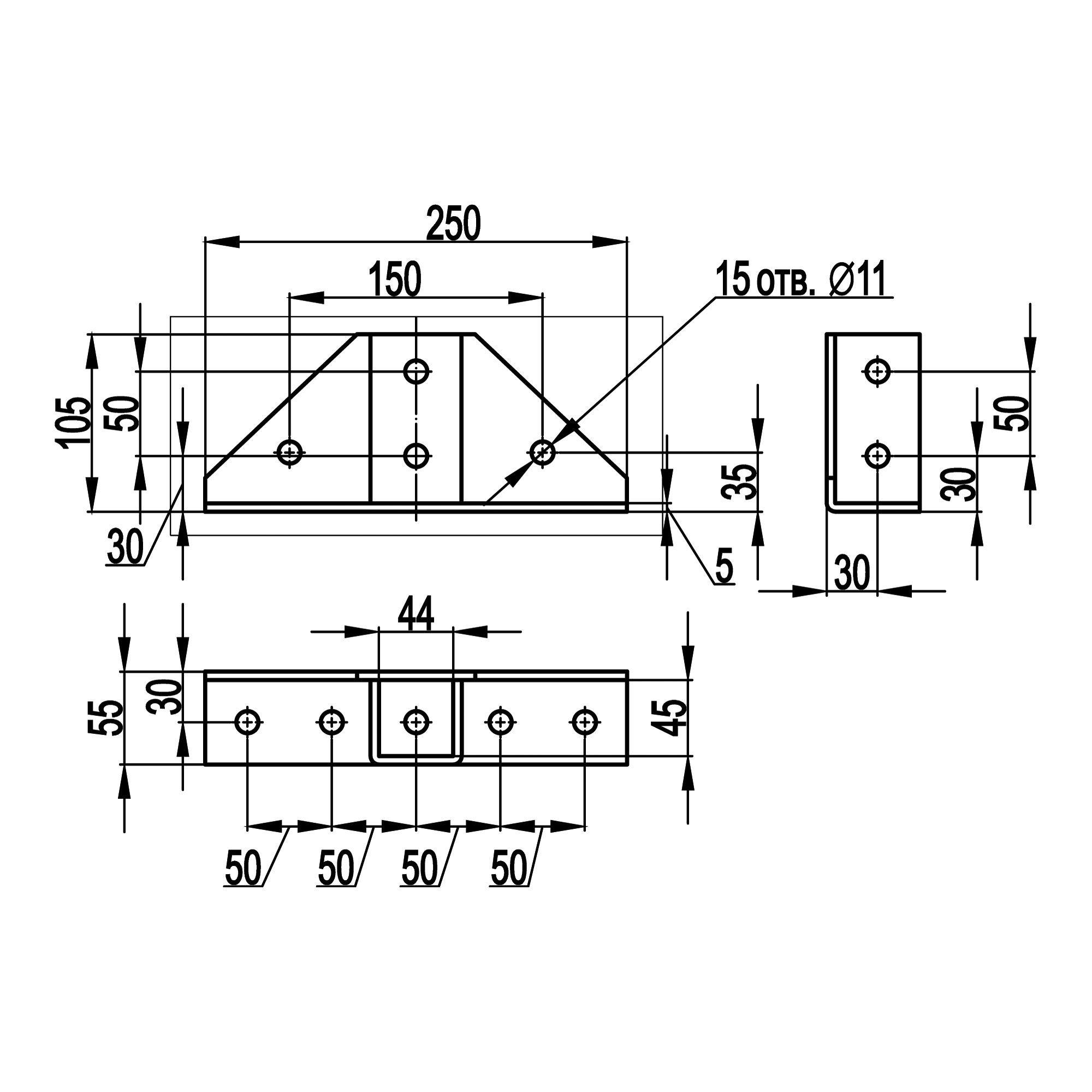

Крепление с площадкой BSF-41, применяется для монтажа профилей: BPL-41, BPM-41, BPV-41, BPD-21; организации подвеса кабельной трассы; в качестве напольной опоры. В основании 4 отверстия под метизы М10. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.

Подробнее

Модель/исполнение	Монтажное основание
Подходит для:	С-профиль
Защитное покрытие поверхности	Горячее цинкование

Материал	Сталь
С винтовыми аксессуарами	Да

Материал	Cталь горячеоцинкованная погружением
Толщина листовой стали, мм	5

Тип изделия

Подвесы и траверсы

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 447.3 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						RAR 313.39 КБ	ZIP 16.63 МБ	RAR 13.65 МБ
