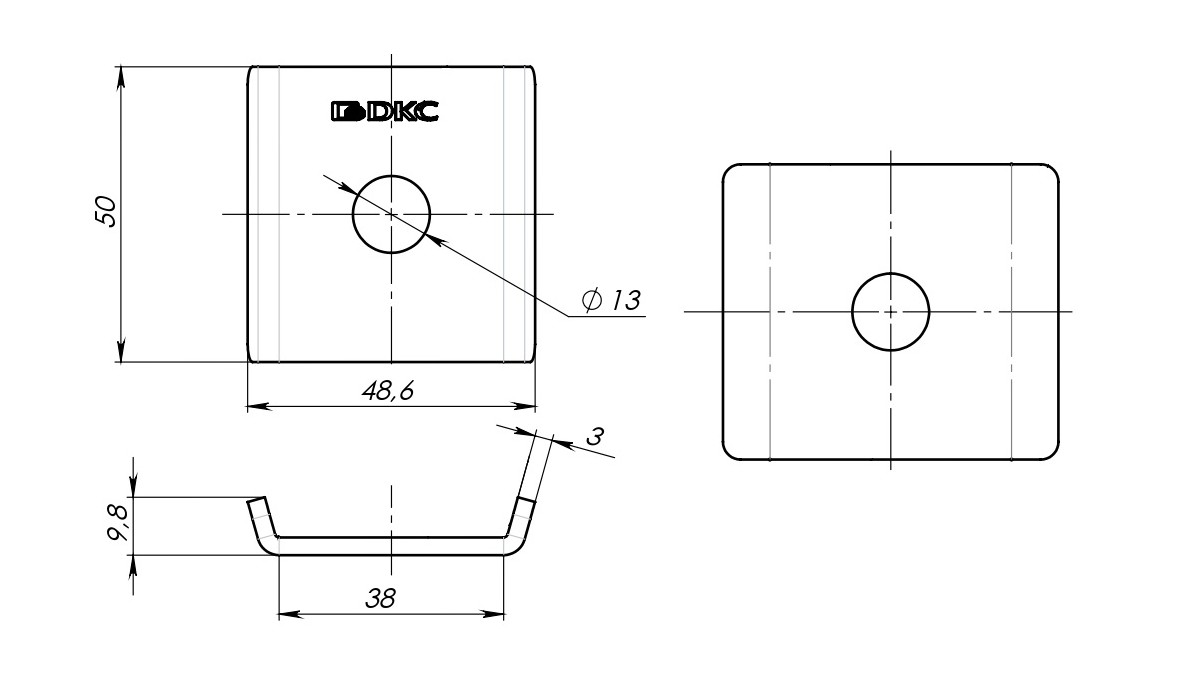

Опорная пластина BHM4141R предназначена для фиксации монтажных элементов на С-образных профилях систем ДКС. Конструкция обеспечивает установку шпильки М10 в составе кабеленесущих трасс и совместима со всеми типами C-образных профилей серии BPL, BPV, BPM и BPD с диапазоном размеров от 21 до 50 мм. В основании выполнено технологическое отверстие под крепёж М10, что обеспечивает корректное сопряжение пластины с профилем и дальнейшую установку подвесов, лотков или других компонентов кабельной линии. Пластина изготовлена из устойчивой к коррозии оцинкованной стали. Механическая жёсткость материала и геометрия опорной части обеспечивают устойчивость к эксплуатационным нагрузкам, возникающим при монтаже и обслуживании кабельных трасс. Изделие применяется в составе кабеленесущих систем ДКС при сборке подвесных и стоечных конструкций, где требуется установка одного кабеля или формирование опорной точки под трассу. Опорная пластина оптимизирована для серийного монтажа, поставляется как отдельный товар и может быть включена в заказ вместе с профилями, метизами и другими монтажными аксессуарами.
