Усиленная консоль 300 мм, горячеоцинкованная

Код: BBH6030HDZ

Вес, кг:	0,675
Объем, м³:	0,00091 ?

Тип упаковки:

Кол-во в упаковке: 4

Ед. изм: шт

Выберите файл для скачивания

Страница из каталога
Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Страницы - Типовой альбом DKC-2017.T5 "Система модульных эстакад "T5 Combitech"
Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"

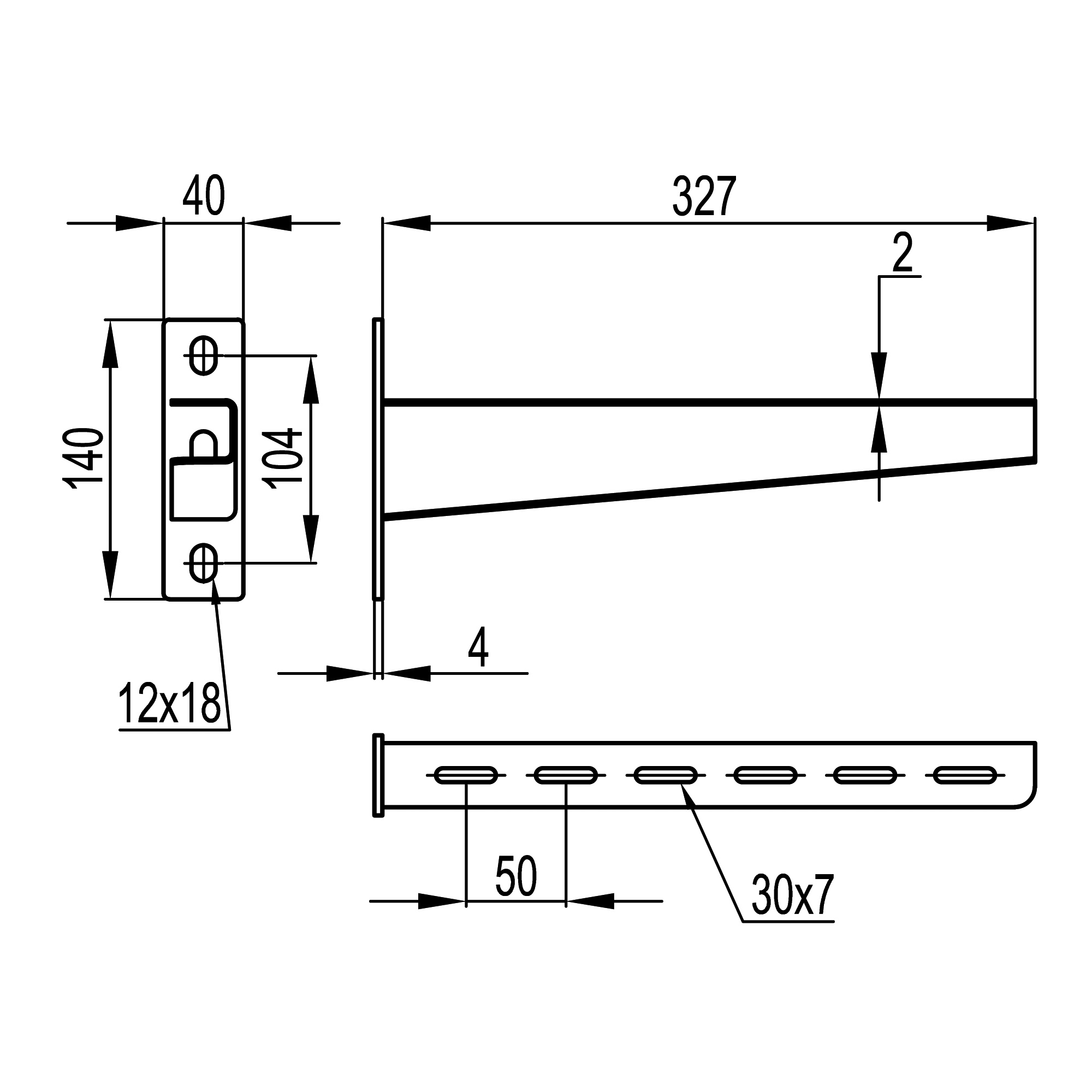

Предназначена для монтажа трассы кабельных лотков с высокой нагрузкой. Крепление в профили: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41, BPM-51. Крепление на стену. Горячеоцинкованное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.

Цвет	Светло-серый
Ширина, мм	40
Модель/исполнение	Консоль для крепления в профиль
Высота, мм	140
Защитное покрытие поверхности	Горячее цинкование

Длина, мм	331
Материал	Сталь
Несущая способность, кН	3.5
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Ширина, мм	40
Длина, мм	331

Тип изделия	Консоли
Материал	Cталь горячеоцинкованная погружением
