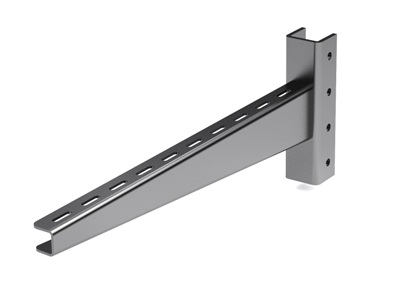

Консоль быстрой фиксации для тяжелых нагрузок 200 мм, горячеоцинкованная

Консоль быстрой фиксации для тяжелых нагрузок 200 мм, горячеоцинкованная

Код: BBF6020HDZ

Вес, кг:	1,180
Объем, м³:	0,00163 ?

Тип упаковки:

Кол-во в упаковке: 10

Ед. изм: шт

Скачать страницу из каталога

Задать вопрос
Скачать страницу из каталога

Предназначена для монтажа трассы кабельных лотков. Крепление в профиль серии BPM-41, BPD-41 и BPV-41 совместно со штифтом BBF5002HDZ, крепление к I-образному профилю ВРМ-50 с помощью пластин BMD2002HDZ. Конструкция быстрой фиксации. Горячеоцинкованное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.

Подробнее

Цвет	Светло-серый
Ширина, мм	51
Модель/исполнение	Консоль быстрой фиксации
Высота, мм	200
Защитное покрытие поверхности	Горячее цинкование

Длина, мм	271
Материал	Сталь
Несущая способность, кН	4.4
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Длина, мм	227
Тип изделия	Консоли

Материал

Cталь горячеоцинкованная погружением

Аксессуары

Сопутствующие товары

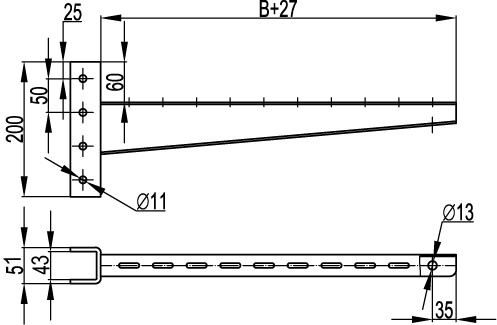

Чертежи
