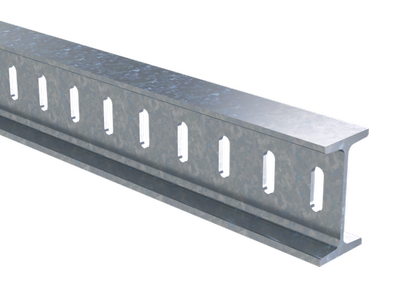

I-образный профиль 50х100, L1200, толщ.4,5 мм, горячеоцинкованный

I-образный профиль 50х100, L1200, толщ.4,5 мм, горячеоцинкованный

Код: BPM5012HDZ

Вес, кг:	9,840
Объем, м³:	0,00600 ?

Тип упаковки:

Кол-во в упаковке: 1

Ед. изм: шт

Скачать страницу из каталога

Задать вопрос
Скачать страницу из каталога

I-образный профиль BPM-50 применяется для монтажа консолей BBD-41, BBF60; возможно крепление в основание BSF5001HDZ и BSF5002HDZ; монтаж к потолку и полу; подвес лотков. Толщина стали 4,5 мм. Длина 1200 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.

Подробнее

Модель/исполнение	Одинарный профиль
Высота, мм	50
Защитное покрытие поверхности	Горячее цинкование
Толщина материала, мм	4.5
С системой зубьев (зубчатым зацеплением)	Да
Длина, мм	1200
Материал	Сталь

Тип перфорации	Перфорация с 2-х сторон
Форма профиля	I-профиль
Ширина прореза/щели, мм	38.5
Ширина отверстия, мм	10.5
Возможность отламывания отрезков	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да
Цвет	Светло-серый

Ширина, мм	100
Длина, мм	1200
Толщина листовой стали, мм	4.5

Тип изделия	Профили
Материал	Cталь горячеоцинкованная погружением

Аксессуары

Аналоги

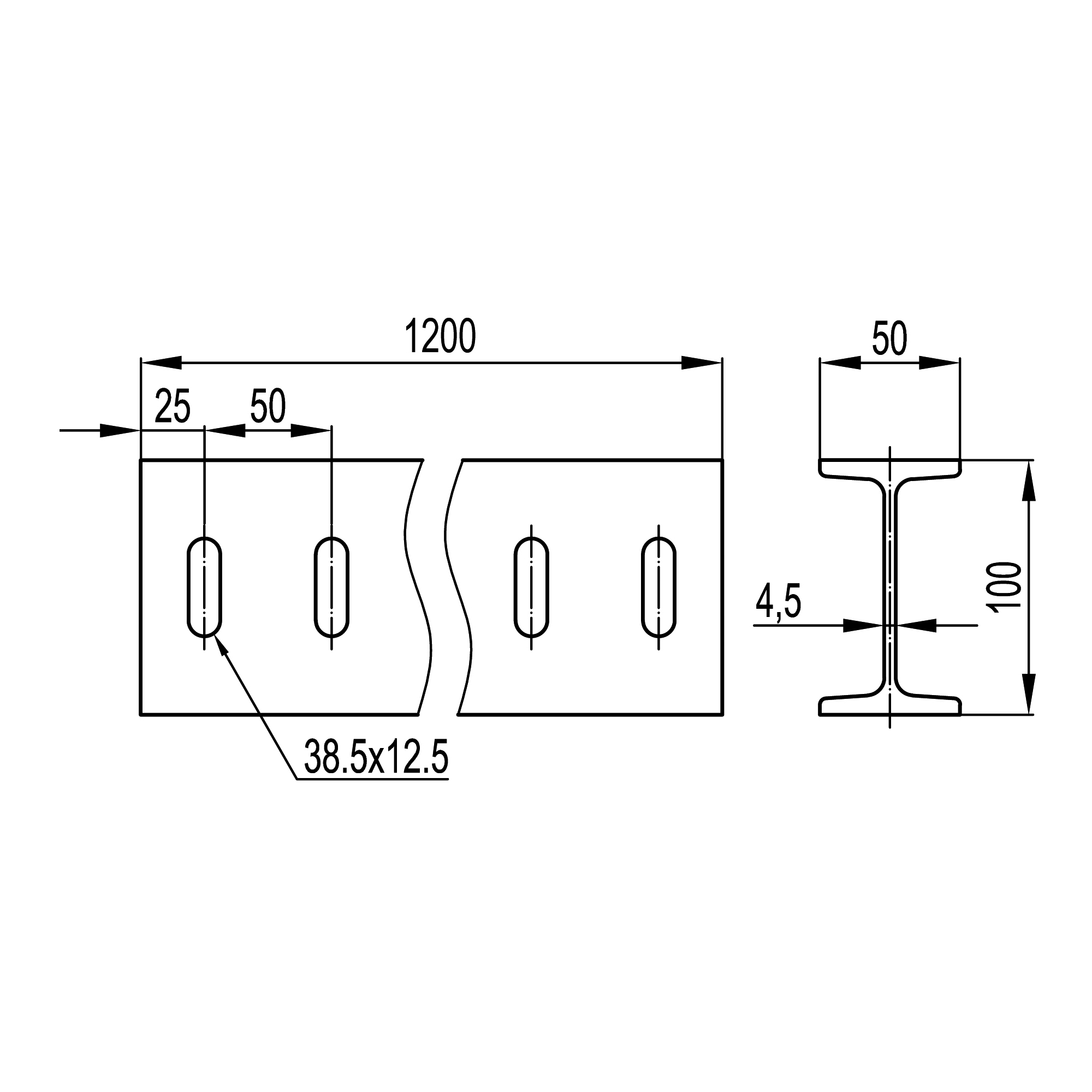

Чертежи
