С-образный профиль 41х41,L6000,1,5 мм, горячеоцинкованный

С-образный профиль 41х41,L6000,1,5 мм, горячеоцинкованный

Код: BPL4160HDZ

Вес, кг:	2,000
Объем, м³:	0,00168 ?

Тип упаковки:

Кол-во в упаковке: 6

Ед. изм: м

Выберите файл для скачивания

Задать вопрос
Выберите файл для скачивания
Страница из каталога

Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

С-образный профиль BPL-41 изготовлен из стали толщиной 1,5 мм. Применяется для крепления в подвес или к стене, монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса лотков и световых приборов на шпильках, а также в качестве кабеленесущих систем для осветительных трасс. Длина 6000 мм. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.

Подробнее

Модель/исполнение	Простой профиль
Высота, мм	41
Защитное покрытие поверхности	Горячее цинкование
Толщина материала, мм	1.5
С системой зубьев (зубчатым зацеплением)	Да
Длина, мм	6000
Материал	Сталь

Тип перфорации	Перфорация с 3-х сторон
Форма профиля	С-профиль
Ширина прореза/щели, мм	22
Ширина отверстия, мм	10.5
Возможность отламывания отрезков	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да
Цвет	Светло-серый

Материал

Cталь горячеоцинкованная погружением

Аксессуары

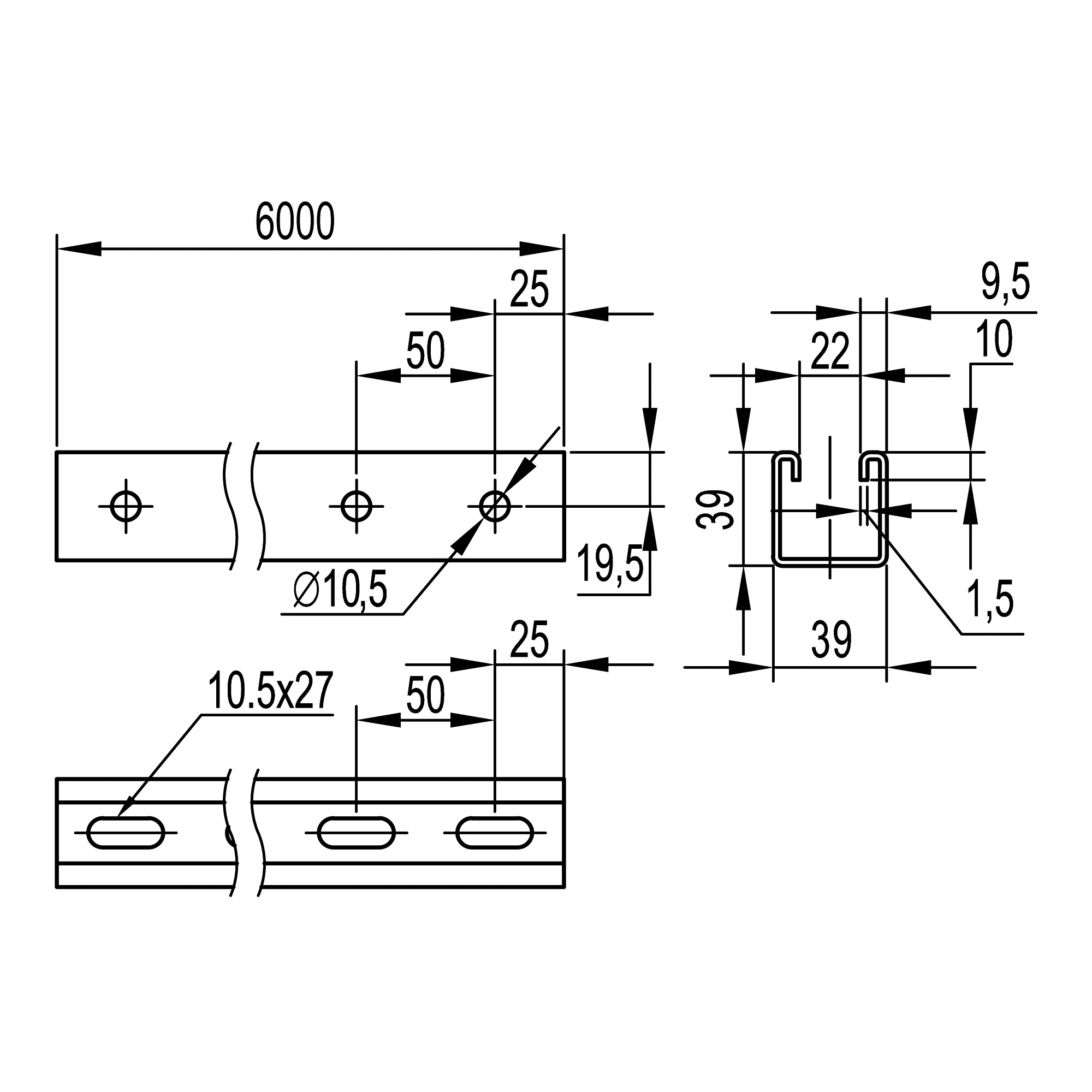

Чертежи
