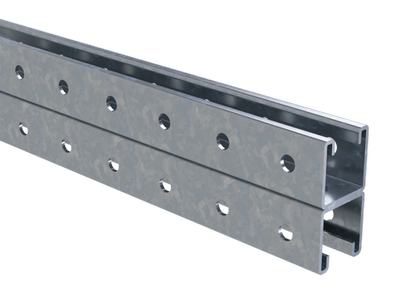

Двойной С-образный профиль 41х41, L2000, толщ.2,5 мм, горячеоцинкованный
Двойной С-образный профиль 41х41, L2000, толщ.2,5 мм, горячеоцинкованный
Код:
BPD4120HDZ
Задать вопрос
Скачать
Страница из каталога_1
Страница из каталога_2
Страницы - Типовой альбом DKC-2018.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Страницы - Типовой альбом DKC-2017.T5 "Система модульных эстакад "T5 Combitech"
Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
Страница - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
?
Профили различной формы применяются для организации прочных опорных конструкций. Двойной С-образный профиль изготовлен из стали толщиной 2,5 мм. Он представляет собой два С-образных профиля, соединенных друг с другом "спина к спине". Элемент имеет длину 2000 мм. Элемент этого типа может применяться для крепления в подвес, монтажа консолей, подвеса на шпильках, а также в качестве кабеленесущих систем для осветительных трасс.
Карточка товара
Характеристики
Аксессуары

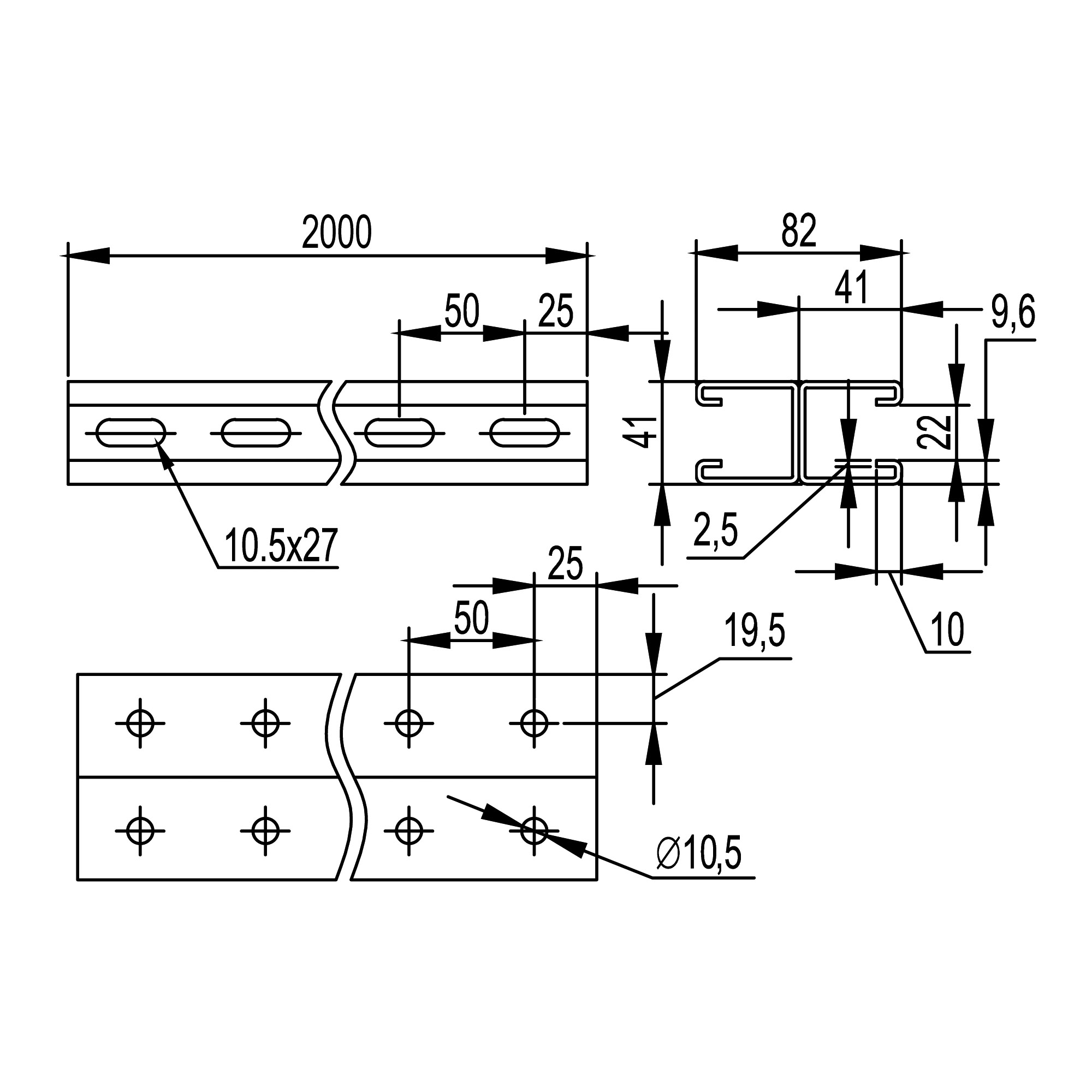

Чертежи
Сертификаты
Каталоги
Решения
Характеристики по стандарту ETIM
Пользовательские характеристики
Модель/исполнение
Двойной профиль
Высота, мм
41
Защитное покрытие поверхности
Горячее цинкование
Толщина материала, мм
2,5
С системой зубьев (зубчатым зацеплением)
Нет
Вид/марка материала
Прочее
Длина, мм
2000
Материал
Сталь
Тип перфорации
Перфорация с 3-х сторон
Форма профиля
С-профиль
Ширина прореза/щели, мм
22
Ширина отверстия, мм
10,5
Возможность отламывания отрезков
Нет
Подходит для обеспеч. целостности цепи (огнестойкость)
Нет
Материал
Сталь горячеоцинкованная методом погружения
Высота, мм
41
Ширина, мм
82
Длина, мм
2000
Толщина листовой стали, мм
2,5
Тип изделия
Профили
