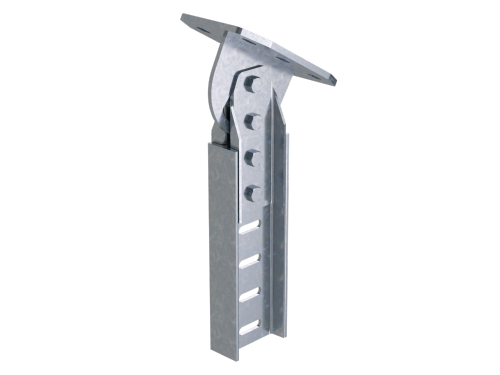

Крепление к потолку для I-образного профиля BPM-50шарнирное,горячеоцинкованное
Код: BSF5002HDZ
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
| Вес, кг: | 3,660 |
| Объем, м3: |
0,00693
?
|
Выберите файл для скачивания
-
Выберите файл
для скачивания
Шарнирное крепление к потолку BSF-50 применяется для подвеса кабельной трассы, если ее необходимо разместить под углом; монтаж профилей ВРМ-50. Шарнир позволяет легко регулировать угол. Толщина соединительной пластины - 4 мм. В комплект поставки входит основание, две соединительные пластины, 4 болта М12х30 классом прочности 8.8, 4 гайки М12 классом прочности 8 и 4 шайбы 12. Противокоррозионное цинкнаполненное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.
Подробнее
| Цвет | Светло-серый |
| Ширина, мм | 215 |
| Высота, мм | 221 |
| Защитное покрытие поверхности | Горячее цинкование |
| Диаметр, мм | 10.5 |
| Регулируемый (ая) | Нет |
| Шарнирный (-ая) | Да |
| Материал | Сталь |
| Метрический размер резьбы (М..) | 10 |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Материал | Cталь горячеоцинкованная погружением |

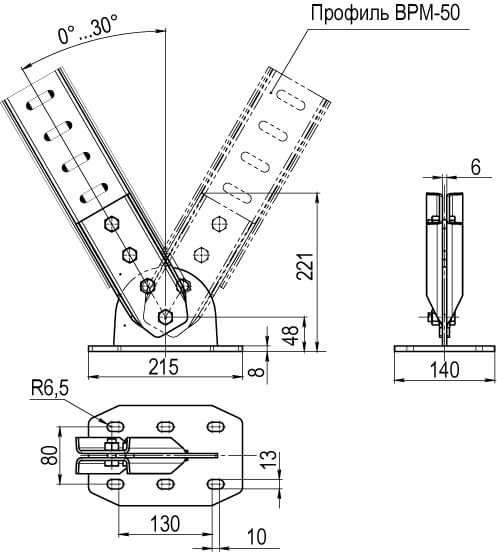

Чертежи
| Серия | Название | Eplan | Model Studio CS | Renga | AVEVA | DWG (динам.) | Intergraph | STEP | SAT |
|---|---|---|---|---|---|---|---|---|---|
|
Монтажные элементы - "B5 Combitech"
|
|
|
|
|
|
|
|||
|
Монтажные элементы - "B5 Combitech"
|
|
|
|
|
|
|
|
||
|
Монтажные элементы - "B5 Combitech"
|
|
|
|
|
|
|
|
||
|
Монтажные элементы - "B5 Combitech"
|
|
|
|
|
|
|
|
||
|
Монтажные элементы - "B5 Combitech"
|
|
|
|
|
Сертификаты
| Название | Документ |
|---|---|
Конфигураторы
Fix Combitech
Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем и систем организации рабочих мест.
