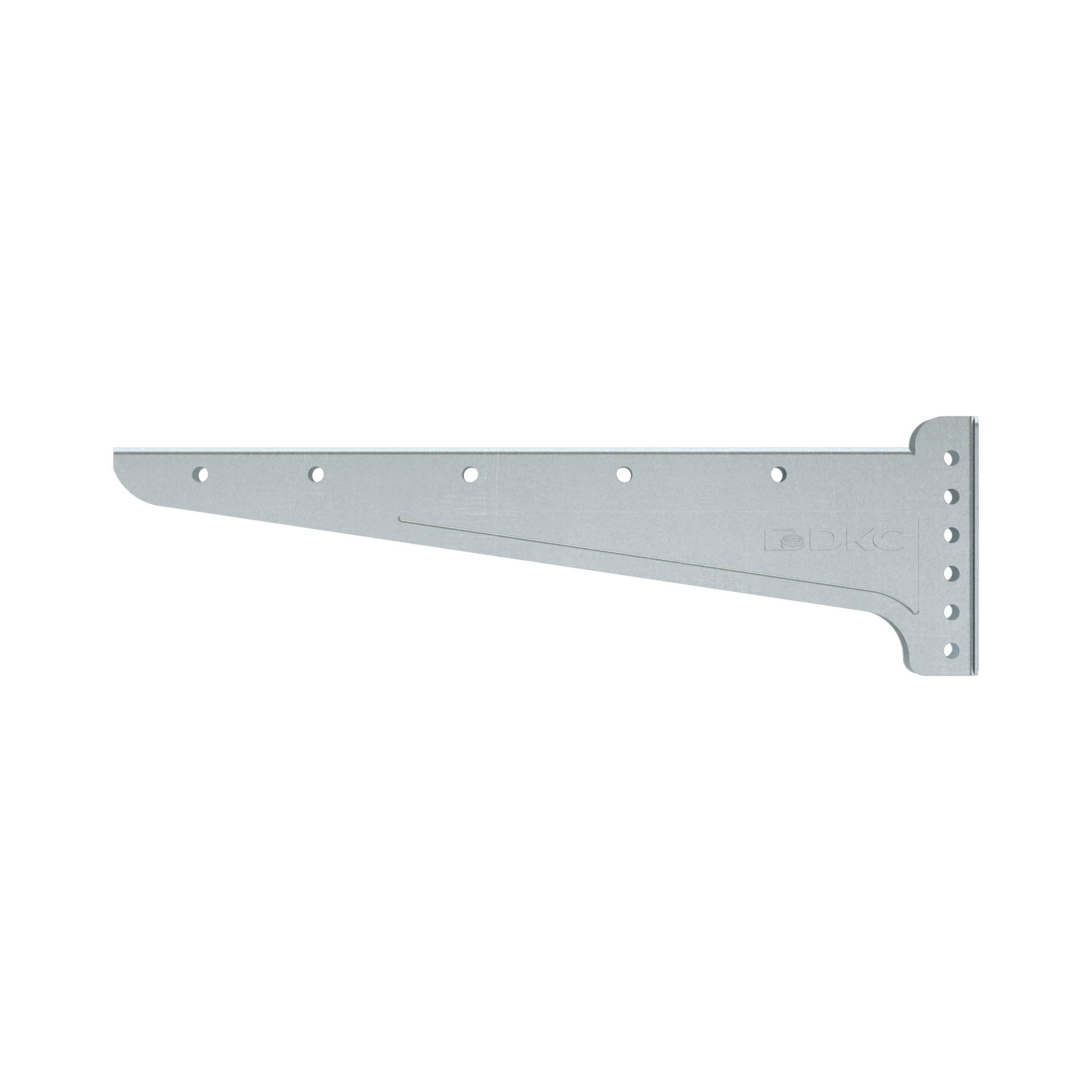

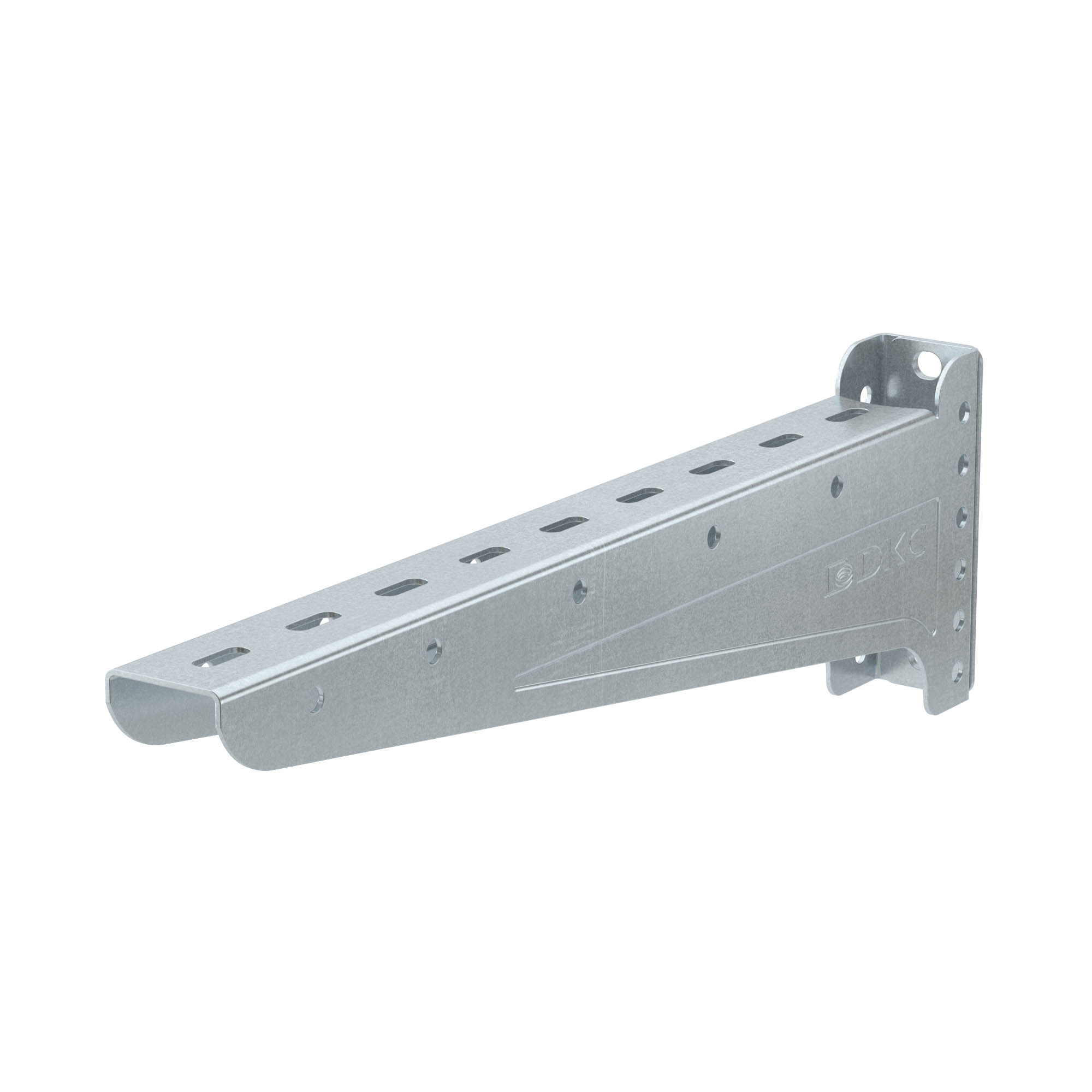

Консоль универсальная осн. 150 мм, горячеоцинкованная

Консоль универсальная осн. 150 мм, горячеоцинкованная

Код: BBN5015HDZ

Задать вопрос

Предназначена для крепления к стене, в П-образный профиль BPL-29/BPM-29, к С-образному профилю (BPL-21/41, BPV-21/41, BPM-21/41, BPD-21/41), а также к подвесам на основе этих профилей. Горячеоцинкованное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.

Цвет	Светло-серый
Ширина, мм	44
Высота, мм	90
Защитное покрытие поверхности	Горячее цинкование
Вид/марка материала	Прочее
Длина, мм	184

Материал	Сталь
Несущая способность , кН	2,70
Угол, °	90
Подходит для лотка шириной, мм	150
Модель/исполнение	Консоль для крепления к стене и/или в профиль

Высота, мм	90
Ширина, мм	44
Длина, мм	184

Тип изделия	Консоли
Материал	Cталь горячеоцинкованная погружением

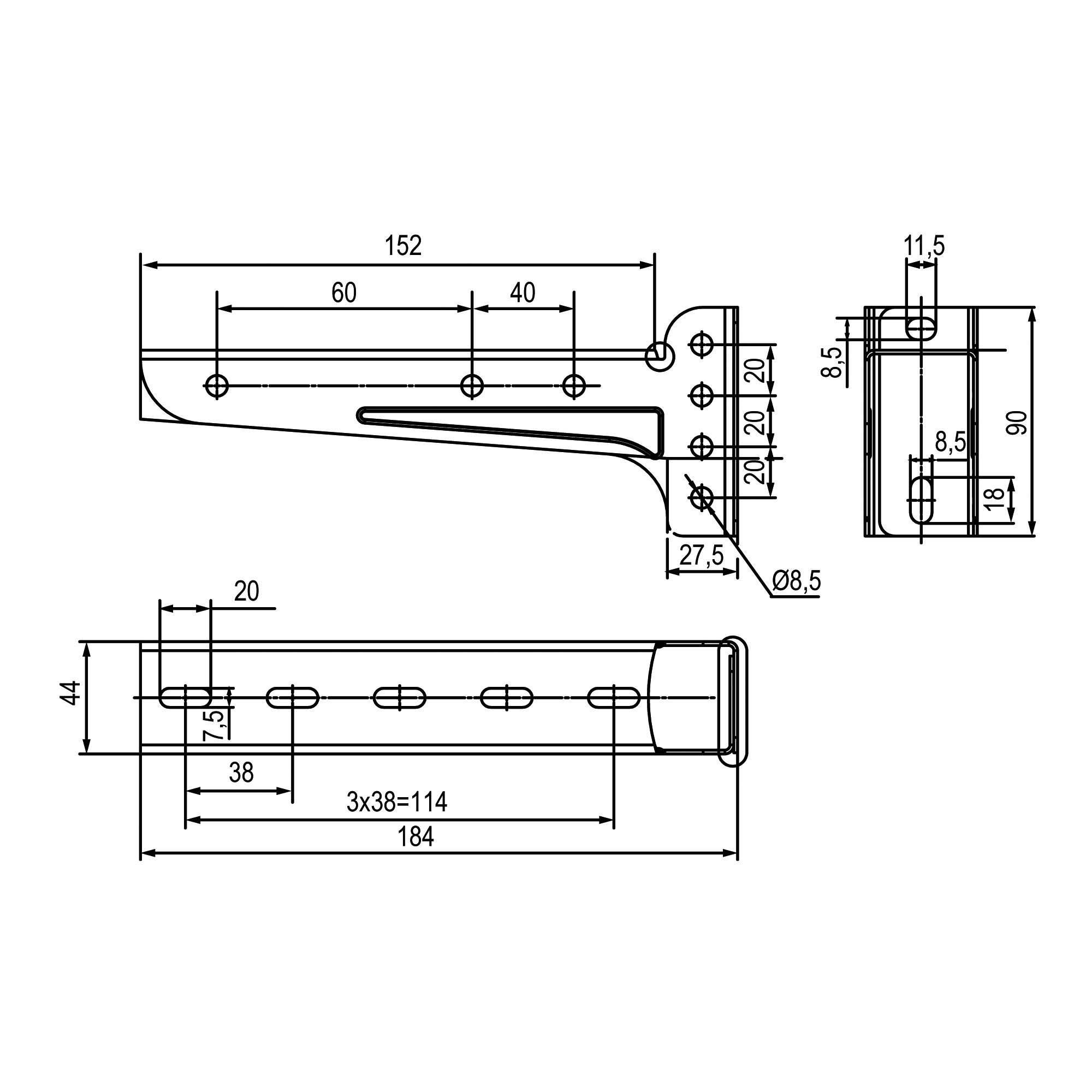

Чертежи

Серия	Название	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph	Eplan
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"	RAR 13.65 MB	ZIP 16.63 MB	ZIP 726.23 kB	RAR 313.39 kB	RAR 5.28 MB
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"				ZIP 1.40 MB
"B5 Combitech" - монтажные элементы	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5						ZIP 32.84 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 4.28 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
Отказное письмо на хомуты и скобы для систем инженерных коммуникаций	PDF 623.22 kB
