Держатель огнестойкой перегородки для консолей BBL/BBM

Код: BMZ1501

Вес, кг:	0,002
Объем, м³:	0,000005 ?

Тип упаковки:

Кол-во в упаковке: 10

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога

Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

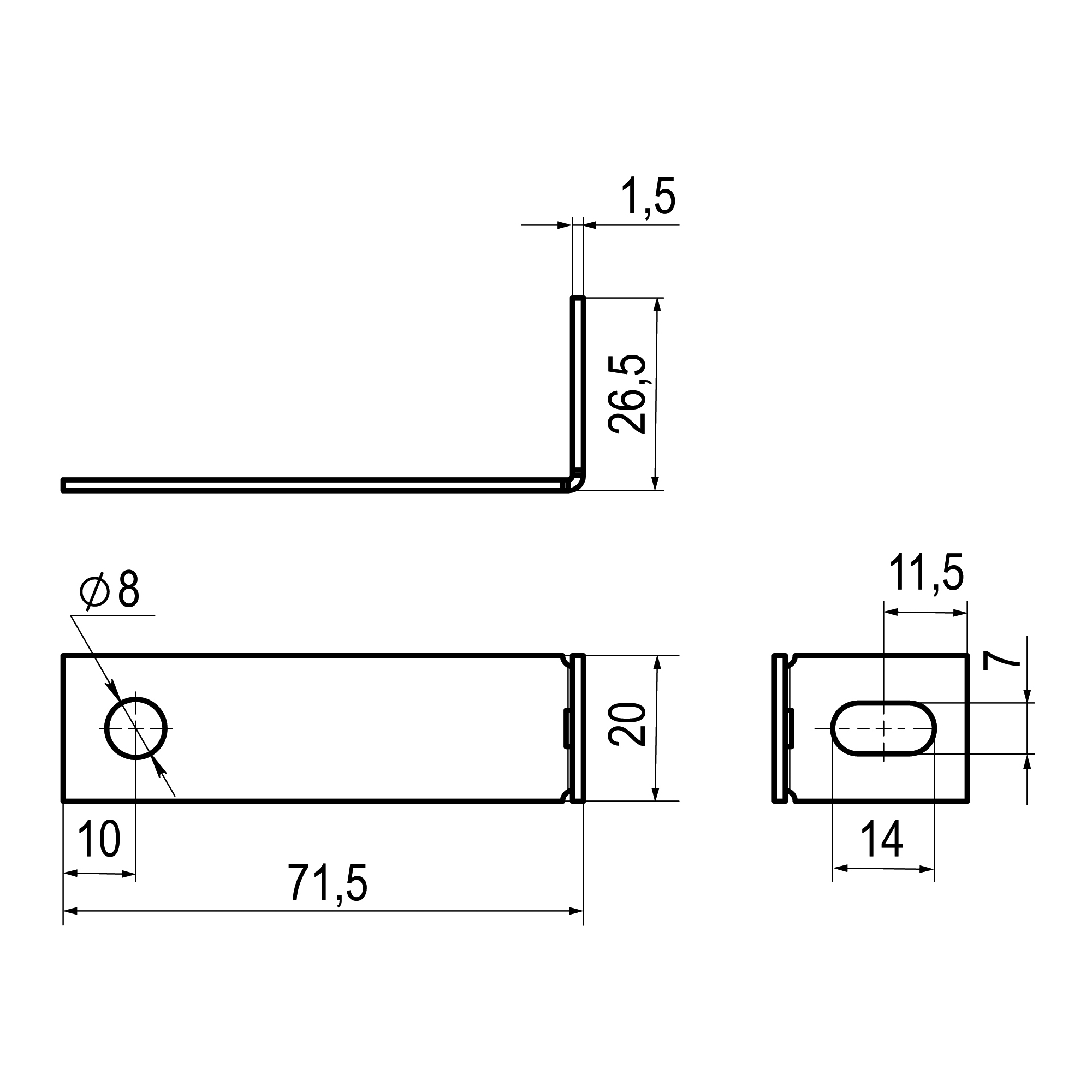

Держатель огнестойкой перегородки BMZ-15 применяется для установки перегородок, устойчивых к нагреву, между рядами кабелей. Перегородка закрепляется на консолях BBM-50 или BBL-40/50, для фиксации перегородки на консоли необходимо два держателя. Для консолей ВВМ5040-ВВМ5060 необходимо использовать держатели, сгибая только один край. Держатель изготовлен из стали толщиной 1,5 мм.

Подробнее

Характеристики по стандарту ETIM
?

Тип компонента/запасная часть

Огнестойкая пластина
