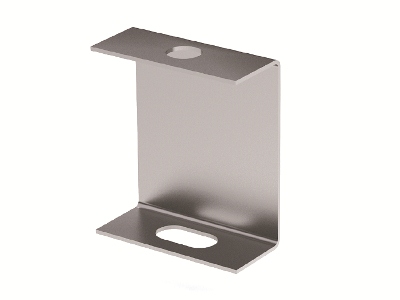

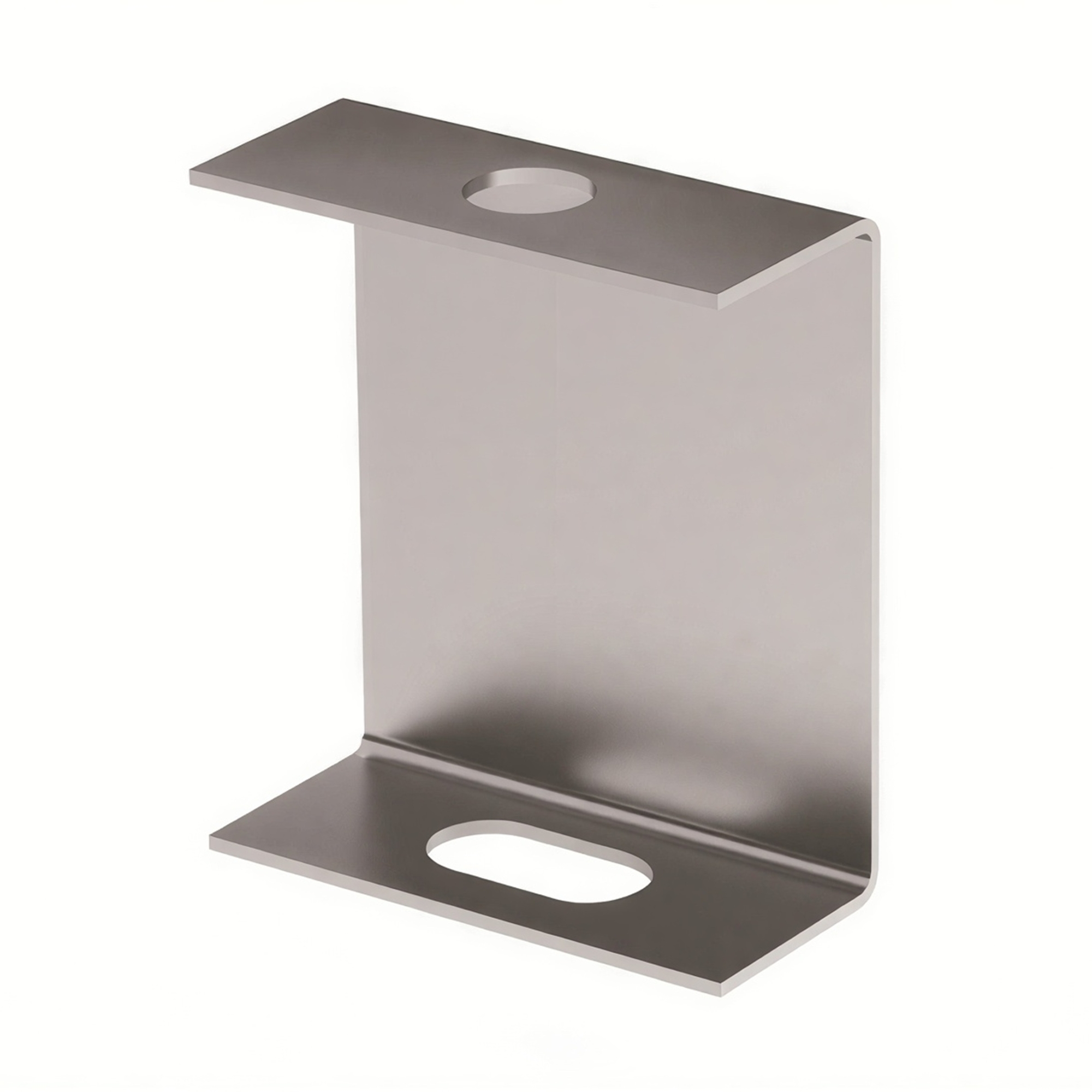

Скоба PL облегченная для подвеса лотка

Код: BML1007

Вес, кг:	0,100
Объем, м³:	0,00013 ?

Тип упаковки:

Кол-во в упаковке: 100

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Выберите файл для скачивания
Страница из каталога_1

Страница из каталога_2

Применяется для подвеса кабельной трассы к потолку при помощи шпилек. Аксессуар препятствует излому шпильки в случае раскачивания трассы при прокладке дополнительных кабелей. Для увеличения жесткости рекомендуется использовать две скобы, соединенных вместе зеркально, продевая сквозь них шпильку. Толщина стали - 1,5 мм.

Подробнее

Цвет	Светло-серый
Ширина, мм	60
Модель/исполнение	Подвесной стержень
Высота, мм	70
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Диаметр, мм	12.5
Регулируемый (ая)	Нет

Шарнирный (-ая)	Нет
Длина, мм	27
Материал	Сталь
Несущая способность, Н	588
Метрический размер резьбы (М..)	12
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Высота, мм	70
Ширина, мм	60
Длина, мм	27

Толщина листовой стали, мм	2
Тип изделия	Скобы
Материал	Сталь оцинкованная по методу Сендзимира

Аналоги

Сопутствующие товары

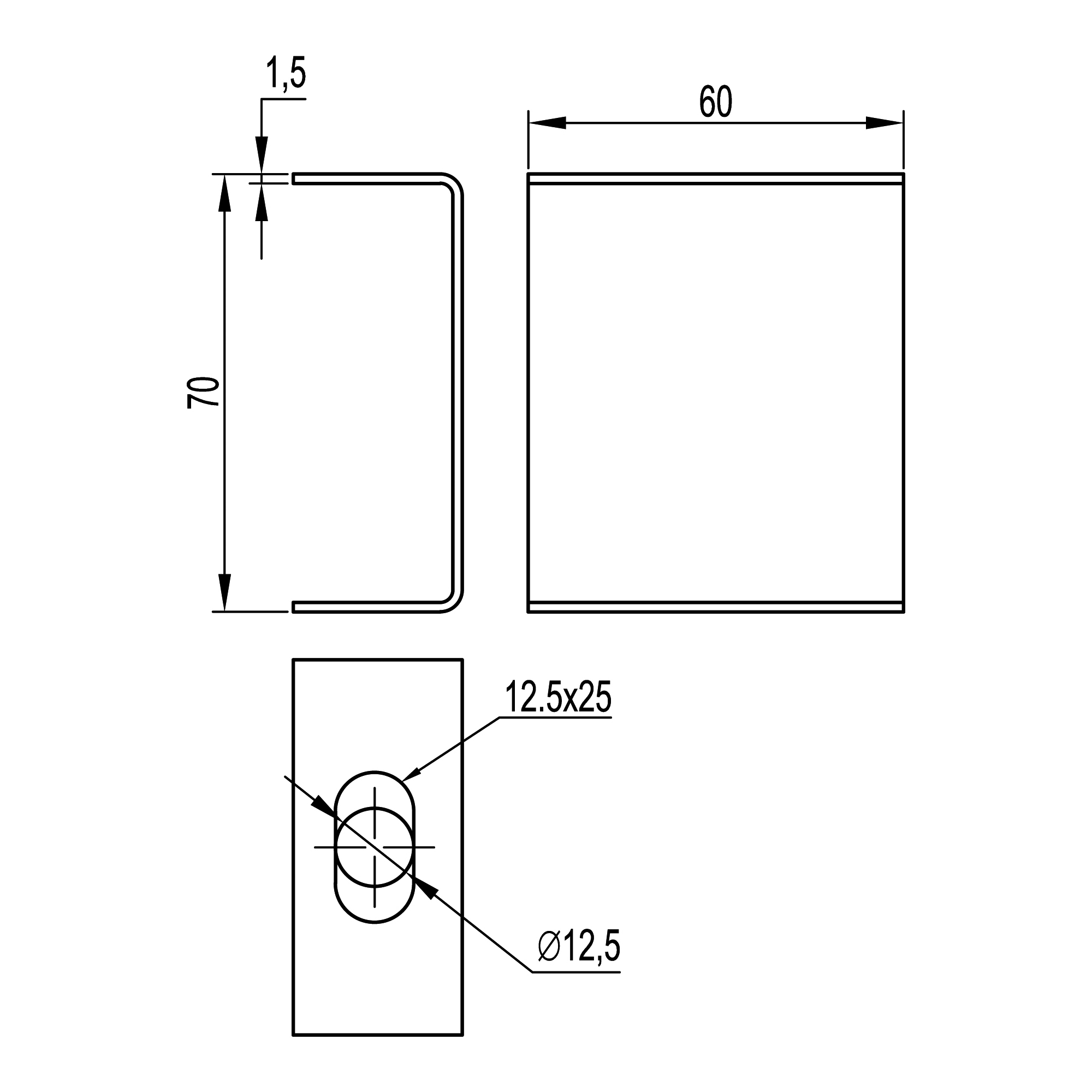

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 1014.48 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 2.44 МБ	ZIP 16.63 МБ	RAR 13.65 МБ

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 211.65 kB
Отказное письмо на хомуты и скобы для систем инженерных коммуникаций	PDF 623.22 kB
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств	PDF 2.64 MB
