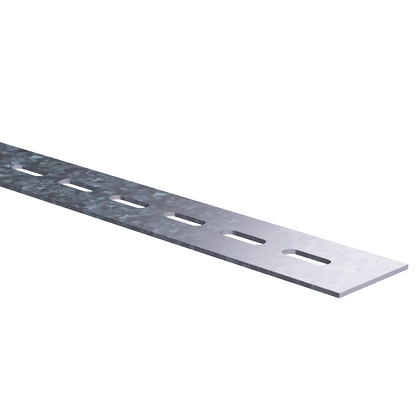

Полоса перфорированная 50x2000 мм, 1,5 мм

Код: BMA1521

Задать вопрос

Элементы системы "B5 Combitech" легко комбинируются друг с другом, что позволяет создавать конструкции любой сложности и строить проекты нестандартных размеров. При этом обычно применяются соединения болтового типа. Аксессуары могут иметь различные исполнения. Стандартное исполнение - "сталь, оцинкованная по методу Сендзимира".
Перфорированная полоса применяется для подвеса конструкций и соединения монтажных элементов. Она имеет перфорацию для крепления по всей длине. Длина полосы - 1000 мм, ширина - 30 мм, толщина стали - 1,5 мм.

Подробнее

ETIM

Цвет	Прочее
Ширина, мм	50
Модель/исполнение	C перфорацией
Защитное покрытие поверхности	Непрерывное холодное цинкование
Перфорация	Прочее
Вид/марка материала	Прочее

Материал	Сталь
Ширина перфорации, мм	8.5
Длина перфорации, мм	27
Направление перфорированных отверстий	В продольном направлении
Толщина, мм	1.5
Длина, м	2000

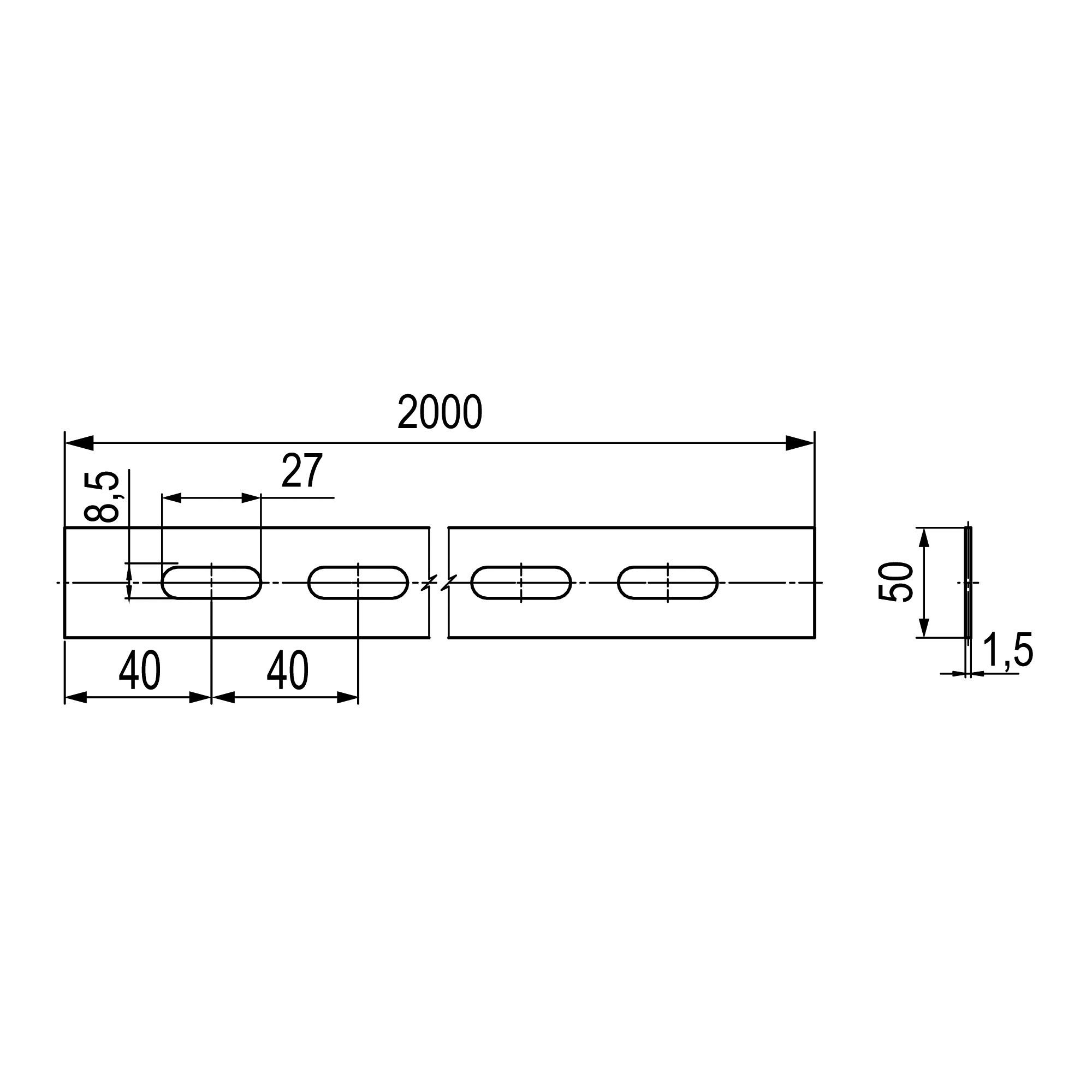

Чертежи

Серия	Название	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"	RAR 13.65 MB	ZIP 16.62 MB	ZIP 726.23 kB	RAR 313.39 kB	RAR 5.28 MB
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"				ZIP 1.40 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
B5 Combitech - Сертификат соответствия на систему опорных конструкций и монтажных устройств (ТУ032)	PDF 411.69 kB
«B5 Combitech» Сертификат о типовом одобрении морским регистром на систему опорных конструкций и монтажных устройств	PDF 7.33 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
Отказное письмо на хомуты и скобы для систем инженерных коммуникаций	PDF 623.22 kB
