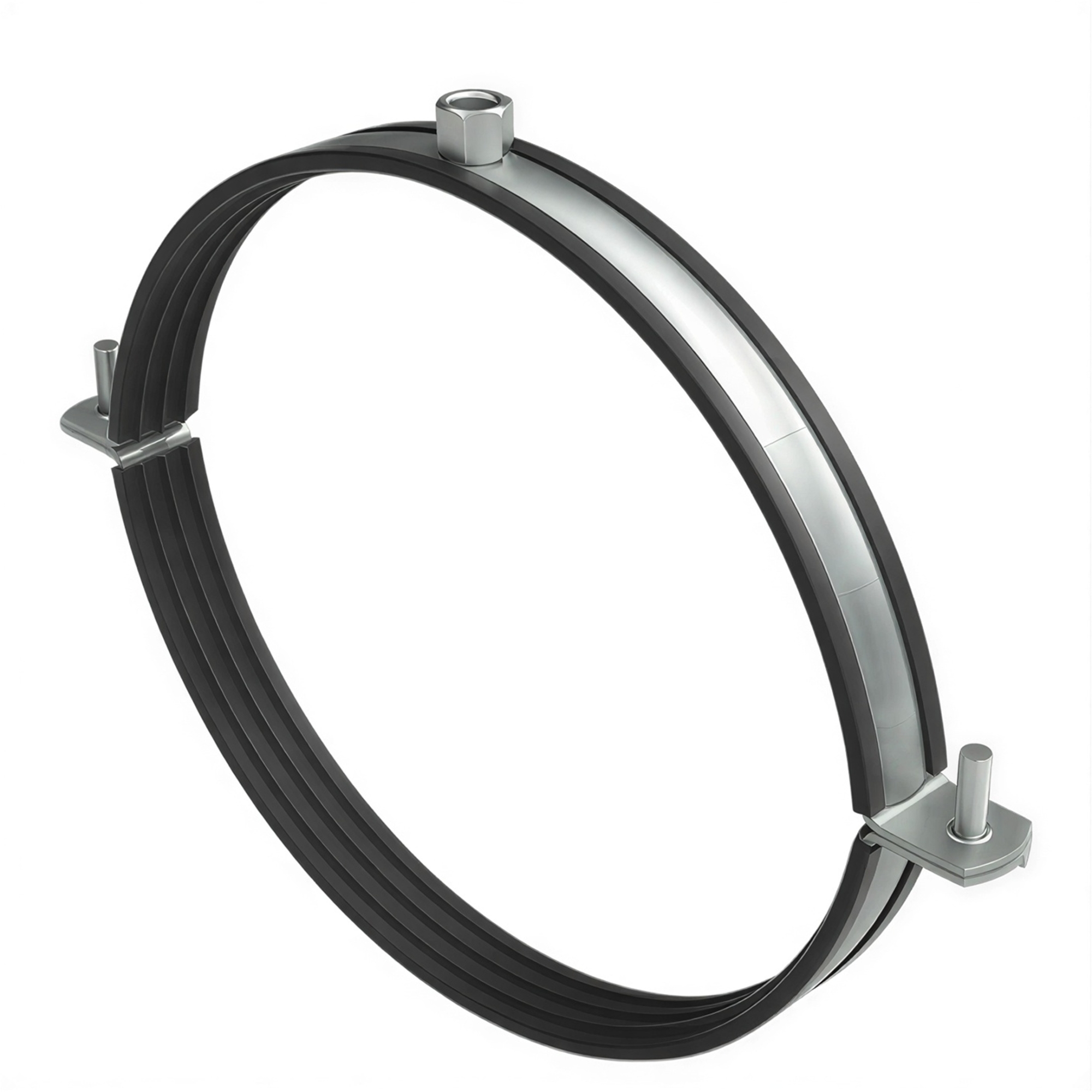

Хомут для воздуховодов с изоляцией с гайкой М8 для труб d 315 мм
Код: BHV21315
Хомут для воздуховодов с изоляцией с гайкой М8 для труб d 315 мм
Код: BHV21315
| Вес, кг: | 0,410 |
| Объем, м3: |
0,00064
?
|
Тип упаковки:
Кол-во в упаковке: 5
Ед. изм: шт
Выберите файл для скачивания
- Где купить?
-
Выберите файл
для скачивания
Хомут для воздуховодов с изоляцией и гайкой М8 BHV используется для монтажа воздуховодов круглого сечения. Легкая регулировка хомута по внешнему диаметру трубы за счет наличия двух винтов. Снижает уровень шума до 15 дБ в соответствии с DIN 4109. Применим для труб диаметром 315 мм.
| Защитное покрытие поверхности | Гальваническое/электролит. цинковое покрытие |
| Материал | Сталь |
| Метрический размер резьбы (М..) | 8 |
| Наруж. диаметр трубы, мм | 315 |
| Тип резьбы | Метрическая |
| Материал | Cталь, оцинкованная по методу Сендзимира |
| Резьба соединительной гайки | М8 |

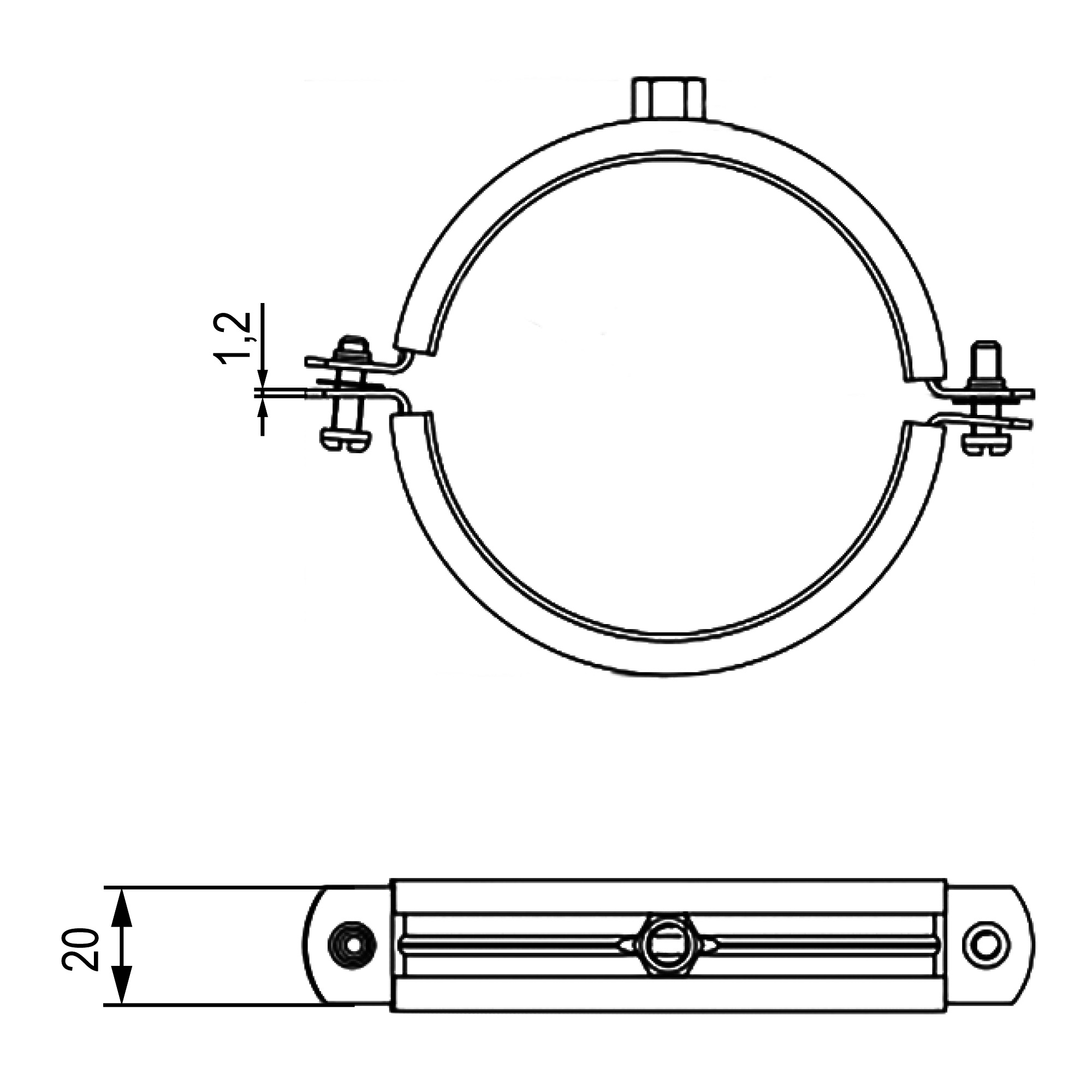

| Ширина | 20 мм |
| Диаметр трубы | 315 мм |
| Толщина | 1,2 мм |
| Тип изделия | Хомуты |
