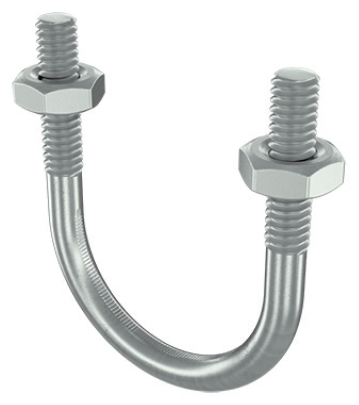

Скоба монтажная U-образная с резьбой М12 с гайками для труб d 4"

Скоба монтажная U-образная с резьбой М12 с гайками для труб d 4"

Код: BHU11400

Скоба монтажная U-образная с резьбой М12 с гайками для труб d 4". Применяется для крепления труб различного назначения к профилям и консолям. Резьба соединительной гайки М12. Межосевое расстояние 128 мм.

Защитное покрытие поверхности	Гальваническое/электролит. цинковое покрытие
Длина резьбы, мм	50
Длина, мм	156

Материал	Сталь
Метрический размер резьбы (М..)	12

Материал

Cталь, оцинкованная по методу Сендзимира

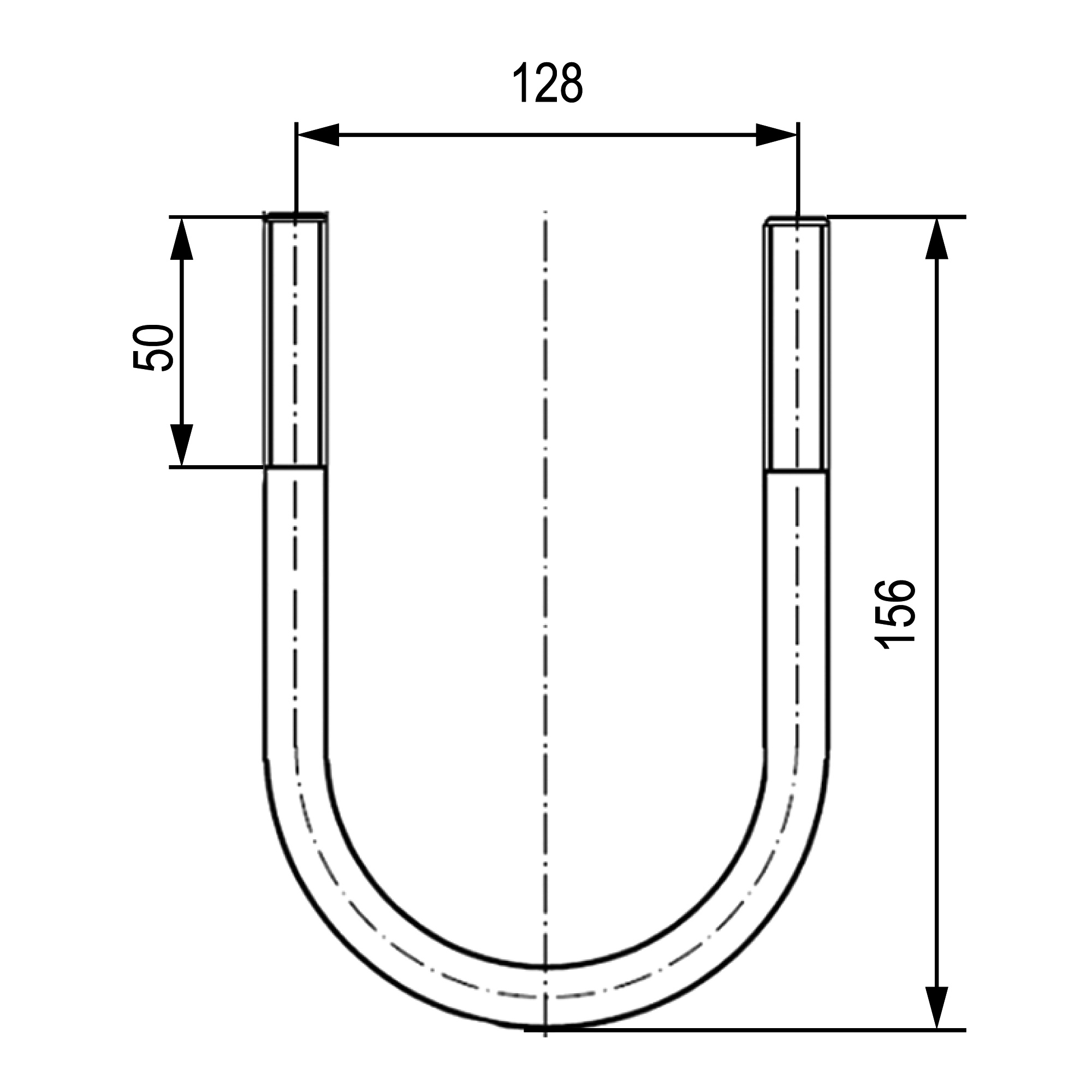

Чертежи

Серия	Название	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph	Eplan
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"	RAR 13.65 MB	ZIP 16.63 MB	ZIP 726.23 kB	RAR 313.39 kB	RAR 5.28 MB
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"				ZIP 1.40 MB
"B5 Combitech" - монтажные элементы	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5						ZIP 32.84 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 4.28 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
Отказное письмо на хомуты и скобы для систем инженерных коммуникаций	PDF 623.22 kB
