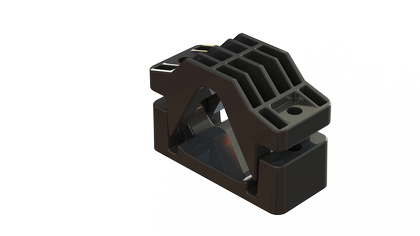

Кабельный держатель для крепления в треугольник, д. 35-50 мм

Кабельный держатель для крепления в треугольник, д. 35-50 мм

Код: BHR3504

Задать вопрос

Элементы системы "B5 Combitech" легко комбинируются друг с другом, что позволяет создавать конструкции любой сложности и строить проекты нестандартных размеров. При этом обычно применяются соединения болтового типа.
Кабельный держатель для крепления в треугольник относится к группе решений для прокладки кабелей среднего и высокого напряжения. Держатели кабеля обладают высокой прочностью и надежностью, отвечают всем требованиям безопасности и экологичности. Аксессуар предназначен для монтажа кабельной линии среднего напряжения из трех цепей. Он может применяться как в помещениях, так и на открытом воздухе. Совместимый диаметр кабеля - от 35 до 50 мм.

Подробнее

ETIM

Способ монтажа	С-профиль
Не содержит (без) галогенов	Да
Макс. количество кабелей	3
Диапазон зажима, мм	35..50

С пластиковым лотком	Нет
С металлическим лотком	Нет
Материал зажима	Пластик

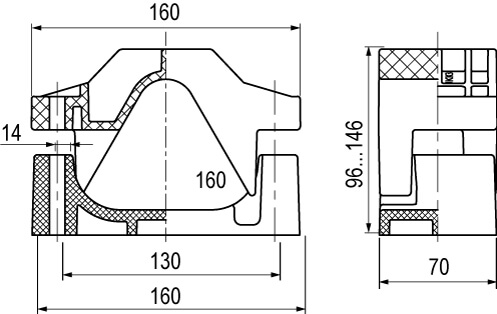

Чертежи

Серия	Название	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"	RAR 13.65 MB	ZIP 16.62 MB	ZIP 726.23 kB	RAR 313.39 kB	RAR 5.28 MB
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"				ZIP 1.40 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
B5 Combitech - Сертификат соответствия на систему опорных конструкций и монтажных устройств (ТУ032)	PDF 411.69 kB
«B5 Combitech» Сертификат о типовом одобрении морским регистром на систему опорных конструкций и монтажных устройств	PDF 7.33 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
Отказное письмо на хомуты и скобы для систем инженерных коммуникаций	PDF 623.22 kB
