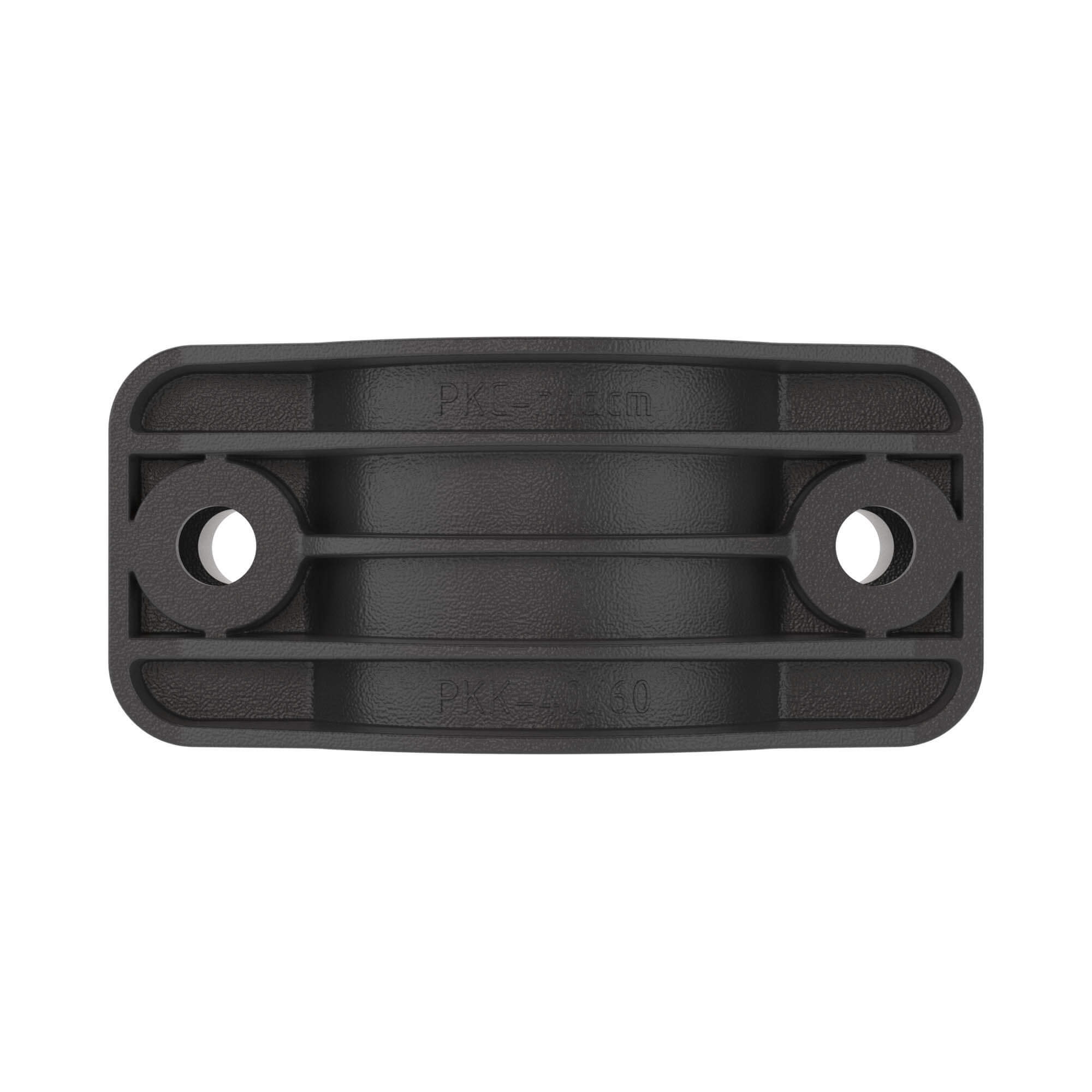

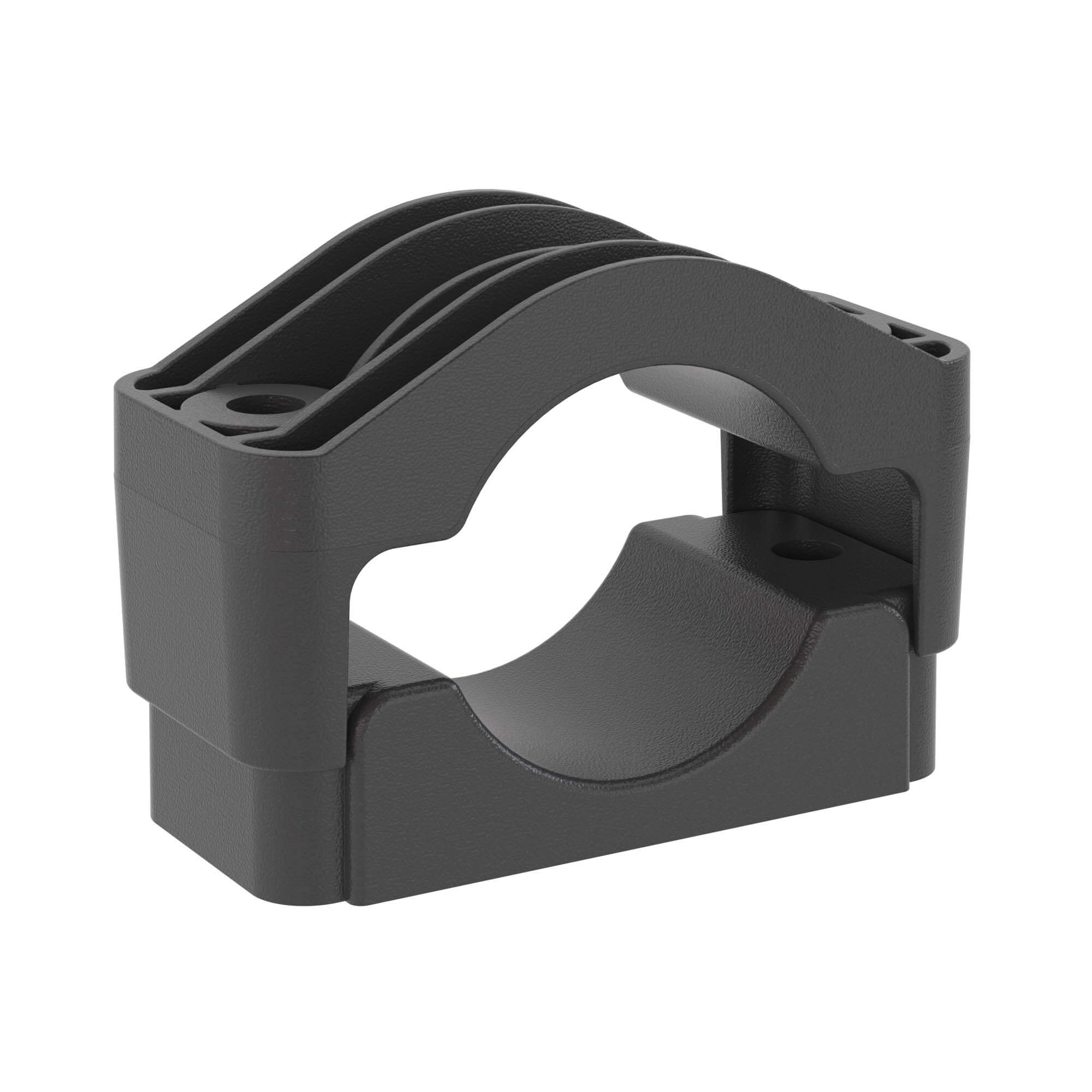

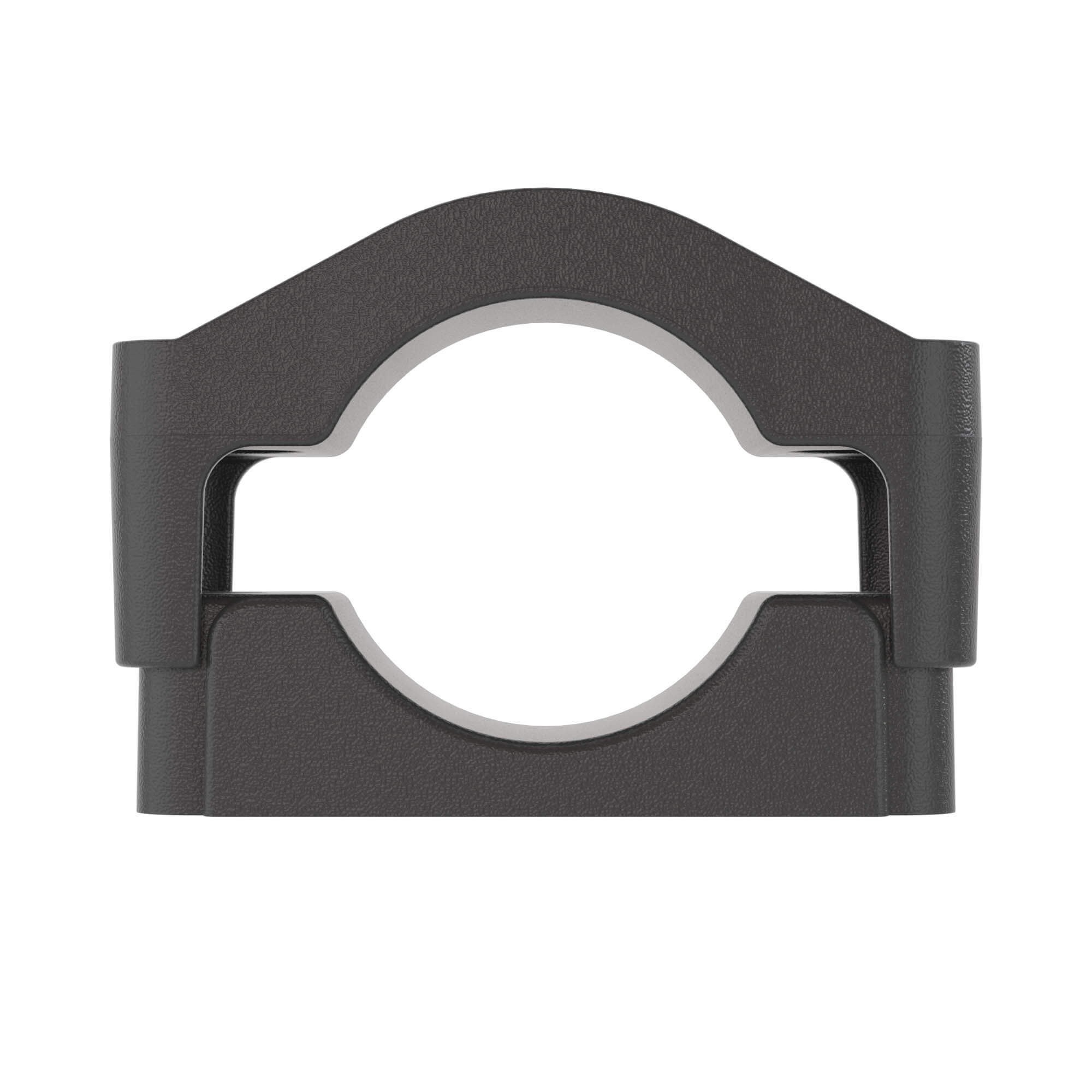

Кабельный держатель для крепления одножильных и многожильных кабелей, д.40-60 мм

Кабельный держатель для крепления одножильных и многожильных кабелей, д.40-60 мм

Код: BHR2006

Вес, кг:	0,219
Объем, м³:	0,00052 ?

Тип упаковки:

Кол-во в упаковке: 24

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога

Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

Страница - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"

Предназначен для крепления одножильных и многожильных кабелей. Монтаж возможен внутри помещений, либо на открытом воздухе. Изготавливаются из высокопрочного армированного полимера. Диаметр кабеля от 40 до 60 мм.

Не содержит (без) галогенов	Да
Макс. количество кабелей	1
Диапазон зажима, мм	40...60
С пластиковым лотком	Нет
С металлическим лотком	Нет

Цвет	Черный
Ширина	55
Высота	90
Длина	120

Материал	Полиамид
Тип изделия	Скобы

Диаметр номинальный

40-60 мм

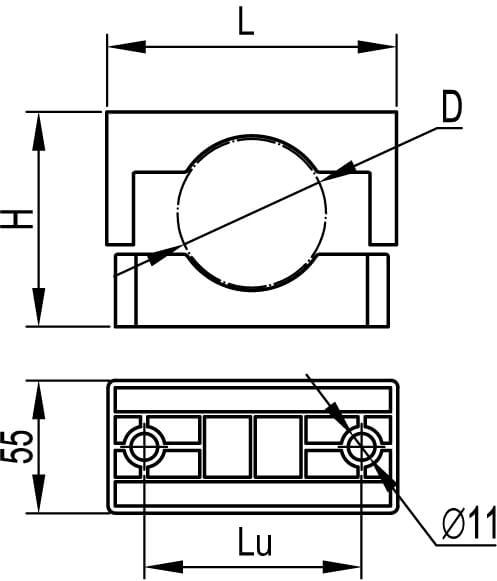

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 447.3 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						RAR 313.39 КБ	ZIP 16.63 МБ	RAR 13.65 МБ

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 211.65 kB
«B5 Combitech» Отказное письмо на полимерные кабельные держатели	PDF 988.65 kB
Отказное письмо на хомуты и скобы для систем инженерных коммуникаций	PDF 623.22 kB
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств	PDF 2.64 MB
