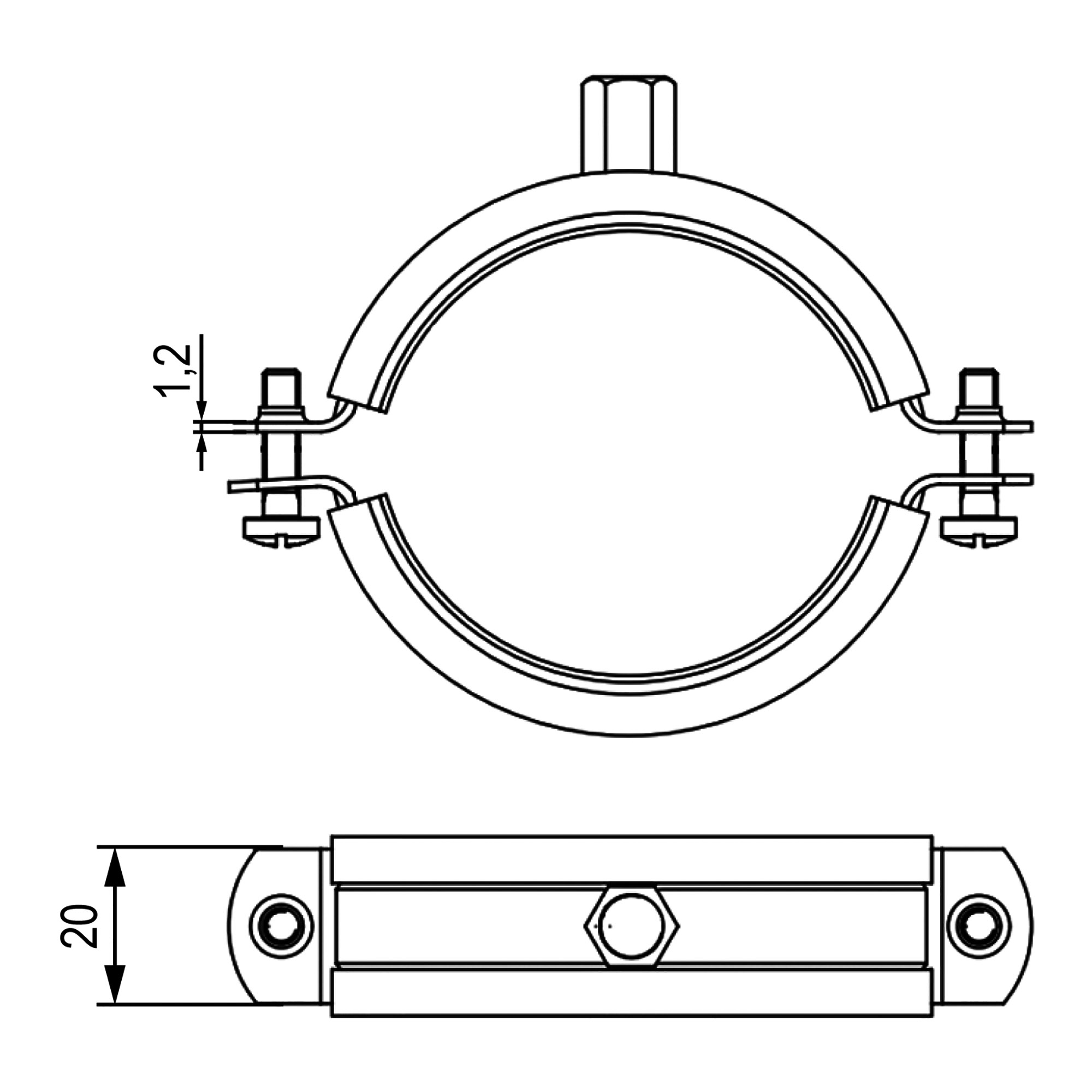

Хомут для средних нагрузок с изоляцией с гайкой М8 для труб d 2"

Хомут для средних нагрузок с изоляцией с гайкой М8 для труб d 2"

Код: BHM21200

Вес, кг:	0,097
Объем, м³:	0,00006 ?

Тип упаковки:

Кол-во в упаковке: 10

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Выберите файл для скачивания
Страница из каталога_1

Страница из каталога_2

Страницы - Типовой альбом DKC-2022.EC Типовые узлы прокладки инженерных коммуникаций

Хомут для средних нагрузок BHM с изоляцией с гайкой М8 для труб d 2". Применяется для монтажа труб систем водоснабжения, водоотведения, отопления со средними нагрузками. Легкая регулировка хомута по внешнему диаметру трубы за счет наличия двух винтов.

Защитное покрытие поверхности	Гальваническое/электролит. цинковое покрытие
Материал	Сталь
Подходит для стальной трубы	Да
Подходит для медных труб	Да
Устройство/тип соединения	Внутр. резьба
Размер соединения, соединительный элемент	М8

Подходит для трубы из нержавеющей стали	Да
Подходит для алюминиевых труб	Да
Подходит для пластиковых труб	Да
Способ крепления	Двойной винт
Номинал. внутр. диаметр	2 дюйма (50)
Вкладка	Резина

Материал

Cталь, оцинкованная по методу Сендзимира
