Крепление к потолку с изменяемым углом SSC

Код: BSV2902

Тип упаковки:

Кол-во в упаковке: 10

Ед. изм: шт

Вес, кг:	0,300
Объем, м³:	0,00057 ?

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога

Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

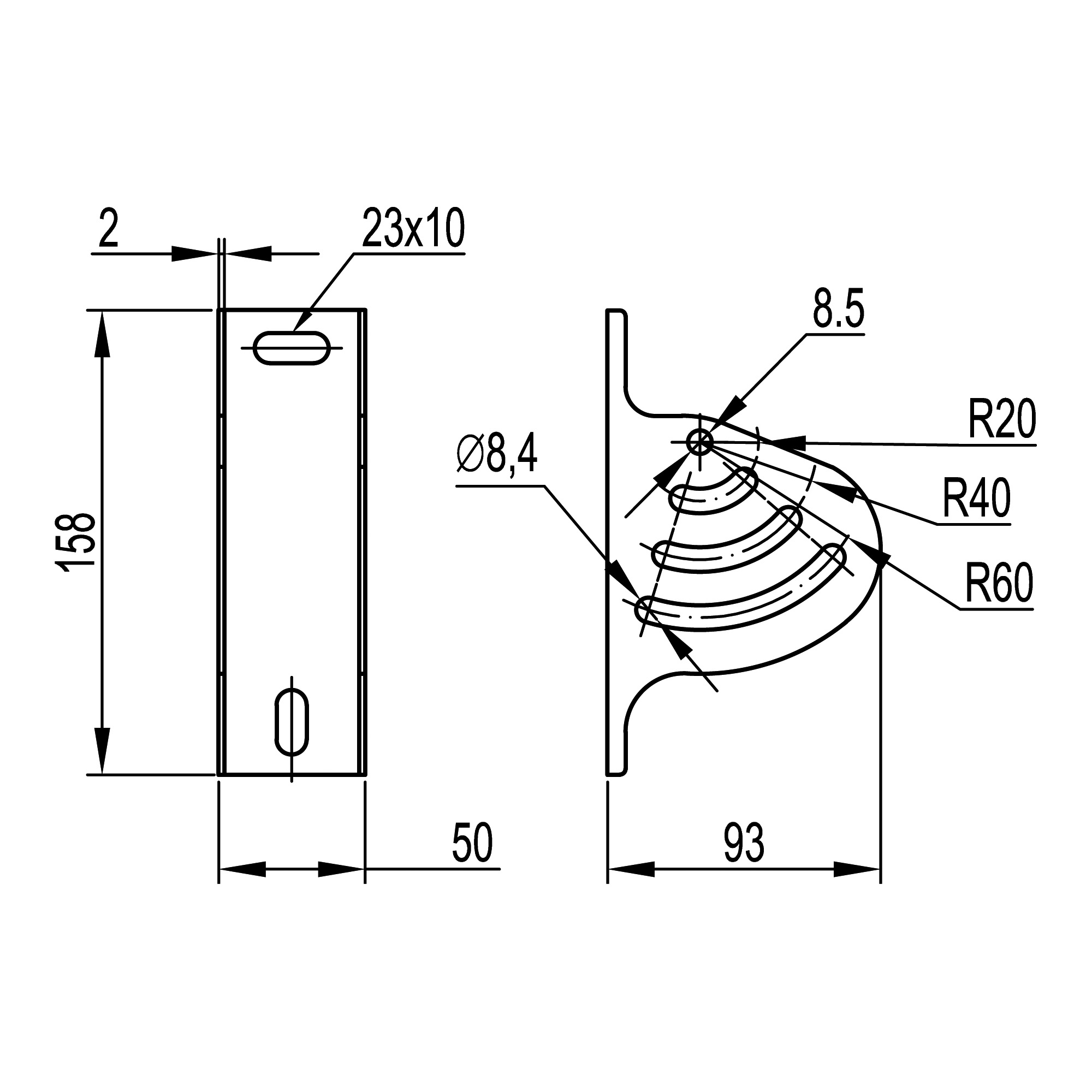

Потолочное крепление BSV-29 (SSC) применяется для монтажа консолей серии BBL-40, BBL-50, BBM-50; организации подвеса кабельной трассы. Крепление к наклонной и прямой поверхности. Конструкция крепления позволяет менять угол. Толщина стали 2 мм.

Модель/исполнение	Крепежный угловой кронштейн
Подходит для:	U-профиль
Защитное покрытие поверхности	Гальваническое/электролит. цинковое покрытие

Материал	Сталь
С винтовыми аксессуарами	Нет

Высота, мм	95
Ширина, мм	50
Длина, мм	158,5

Толщина листовой стали, мм	2
Тип изделия	Подвесы и траверсы
Материал	Cталь, оцинкованная по методу Сендзимира

Чертежи

Серия	Название	Eplan	DWG (динам.)	Intergraph	STEP	Autodesk Revit	AVEVA	Eplan FieldSys	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech		ZIP 21.16 МБ
Монтажные элементы - "B5 Combitech"	Система тяжелых кабельных лотков "U5 Combitech"			RAR 5.28 МБ
Монтажные элементы - "B5 Combitech"	Система тяжелых кабельных лотков "U5 Combitech"				ZIP 70.34 МБ
Монтажные элементы - "B5 Combitech"	Система металлических проволочных лотков "F5 Combitech"			RAR 5.28 МБ
Монтажные элементы - "B5 Combitech"	Система металлических лотков "S5 Combitech"		ZIP 16.42 МБ	RAR 5.28 МБ	ZIP 17.15 МБ	ZIP 11.67 МБ	ZIP 726.23 КБ	RAR 286.53 КБ	RAR 11.99 МБ
Монтажные элементы - "B5 Combitech"	Семейства BIM моделей кабельных эстакад T5 Combitech					ZIP 65.34 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"						ZIP 408.46 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"		ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"		RAR 313.39 КБ	RAR 5.28 МБ	ZIP 16.63 МБ				RAR 13.65 МБ
Монтажные элементы - "B5 Combitech"	Cистема лестничных лотков "L5 Combitech"			RAR 5.28 МБ
Монтажные элементы - "B5 Combitech"	Cистема лестничных лотков "L5 Combitech"								RAR 17.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема лестничных лотков "L5 Combitech"				ZIP 27.26 МБ

Посмотреть все

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 6.02 MB
Отказное письмо на хомуты и скобы для систем инженерных коммуникаций	PDF 623.22 kB
«B5 Combitech» Отказное письмо. Cистема опорных конструкций и монтажных устройств	PDF 2.64 MB
