Универсальный шарнир с изменяемым углом для резьбовой шпильки М12

Универсальный шарнир с изменяемым углом для резьбовой шпильки М12

Код: BSV1012

Элементы системы "B5 Combitech" легко комбинируются друг с другом, что позволяет создавать конструкции любой сложности и строить проекты нестандартных размеров. При этом применяются соединения болтового типа - для крепления элементов не требуется использование сварки. Изделия могут выпускаться в различных исполнениях. Стандартное исполнение - "Сталь, оцинкованная по методу Сендзимира".
Шарнир применяется для установки полиамидных держателей IBHR на консоли под произвольным углом. При применении совместно со шпилькой с помощью универсального шарнира может быть также организована распорка.

Подробнее

Модель/исполнение	Прочее
Подходит для:	U-профиль
Защитное покрытие поверхности	Гальваническое/электролит. цинковое покрытие

Вид/марка материала	Прочее
Материал	Сталь
С винтовыми аксессуарами	Нет

Материал	Сталь, оцинкованная по методу Сендзимира
Высота, мм	39
Ширина, мм	80

Длина, мм	40
Толщина листовой стали, мм	5
Тип изделия	Подвесы и траверсы

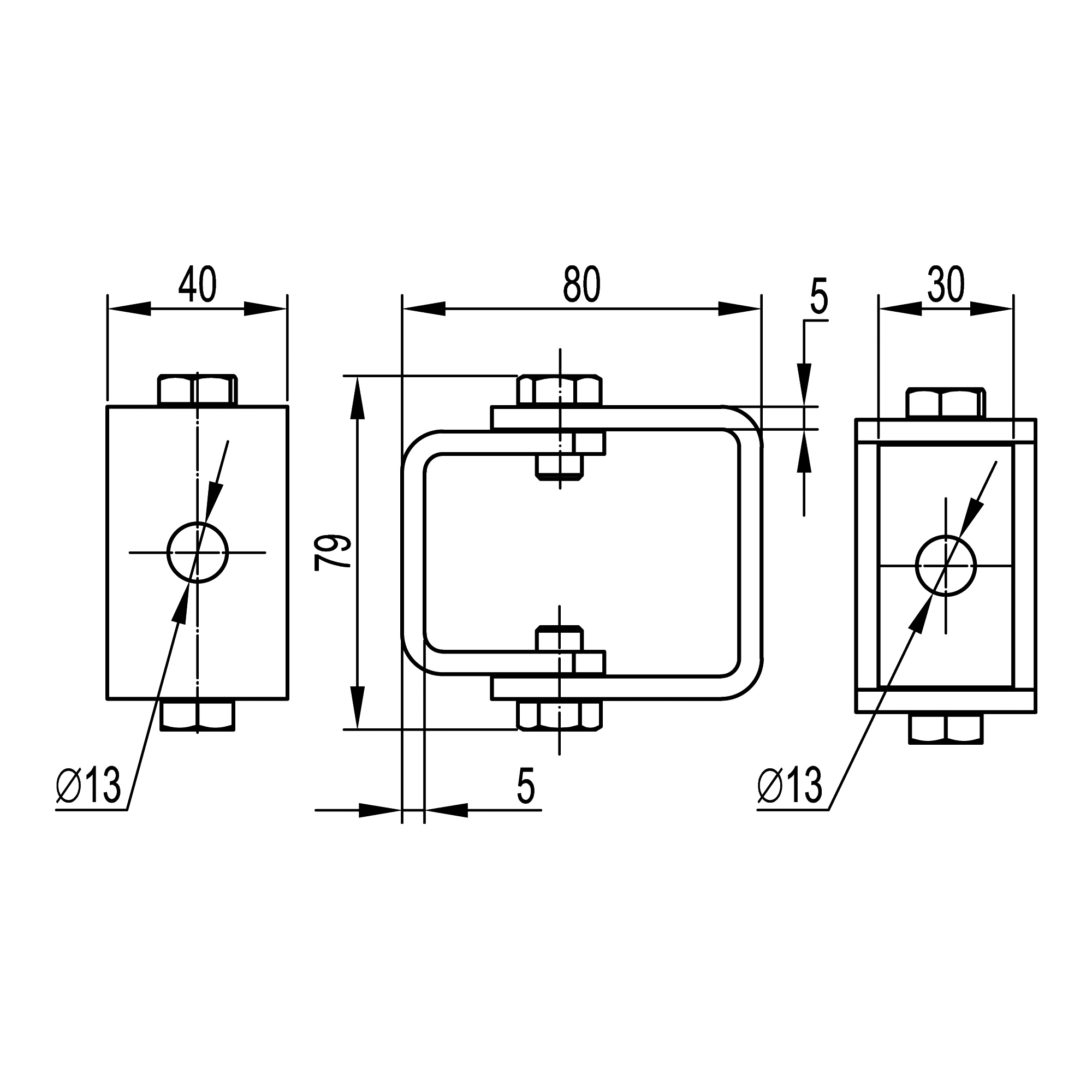

Чертежи

Серия	Название	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"	RAR 13.65 MB	ZIP 16.63 MB	ZIP 726.23 kB	RAR 313.39 kB	RAR 5.28 MB
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"				ZIP 1.40 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 4.28 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
Отказное письмо на хомуты и скобы для систем инженерных коммуникаций	PDF 623.22 kB
