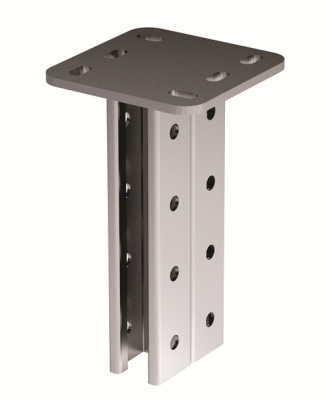

Вертикальный подвес двойной 41х41, L2000

Код: BSD4120

Вес, кг:	11,000
Объем, м³:	0,00681 ?

Тип упаковки:

Кол-во в упаковке: 1

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога_1

Страница из каталога_2

Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"

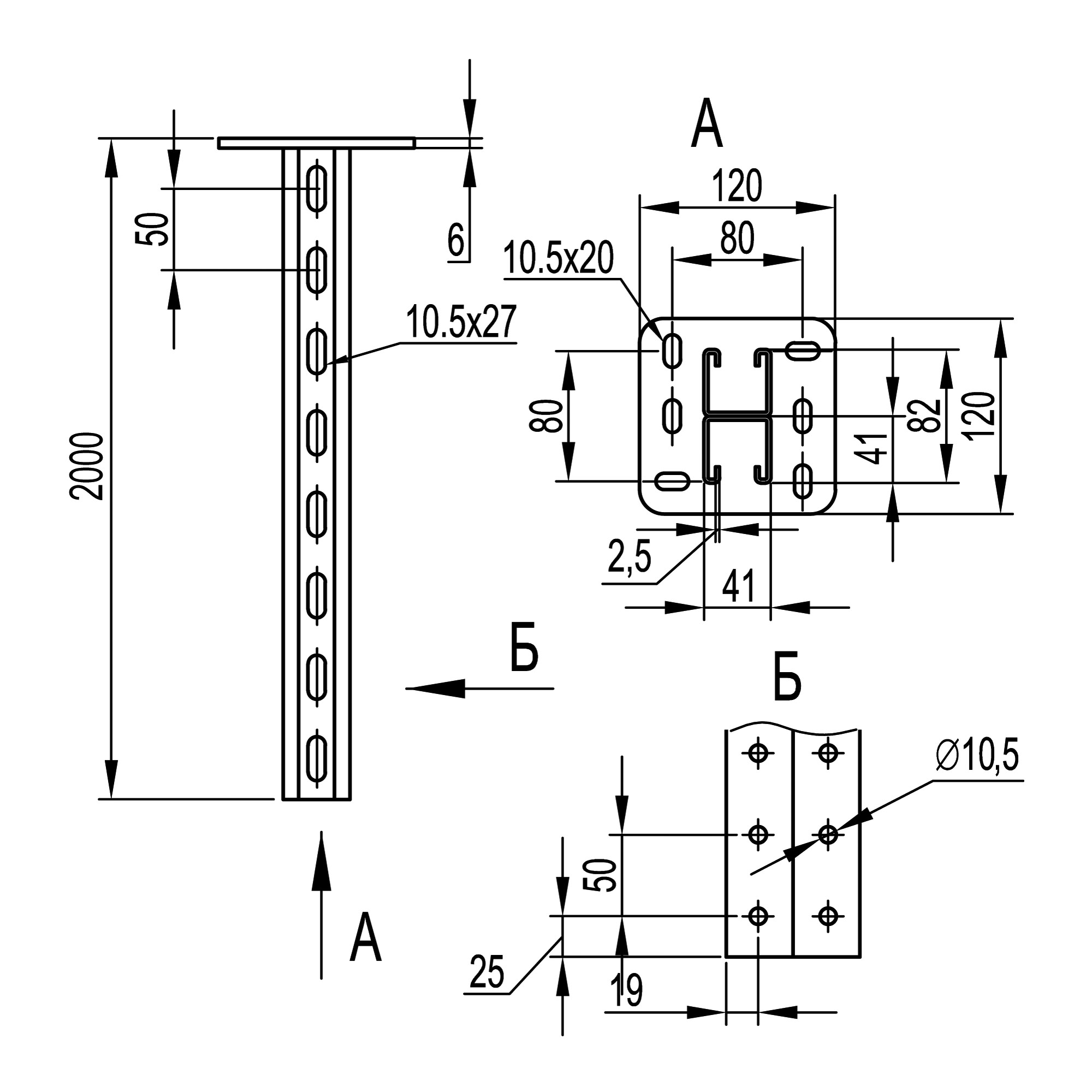

Двойной вертикальный подвес BSD-41 применяется для монтажа консолей: ВВН-60, ВВН-70, ВВН-80, BBD-21/41. С-образный двойной профиль подвеса 41х41 мм, толщина профиля подвеса 2,5 мм, толщина пластины 6 мм. Одно/двусторонний и параллельный монтаж кабельных трасс. Подвес монтируется к полу или потолку. Длина подвеса - 2000 мм.

Подробнее

Цвет	Светло-серый
Ширина, мм	120
Модель/исполнение	Подвесная пластина
Высота, мм	120
Защитное покрытие поверхности	Гальваническое/электролит. цинковое покрытие
Диаметр, мм	10.5

Регулируемый (ая)	Нет
Шарнирный (-ая)	Нет
Длина, мм	2000
Материал	Сталь
Метрический размер резьбы (М..)	10
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Ширина, мм	120
Длина, мм	2000
Толщина листовой стали, мм	2,5

Тип изделия	Подвесы и траверсы
Материал	Cталь, оцинкованная по методу Сендзимира

Аксессуары

Аналоги

Чертежи
