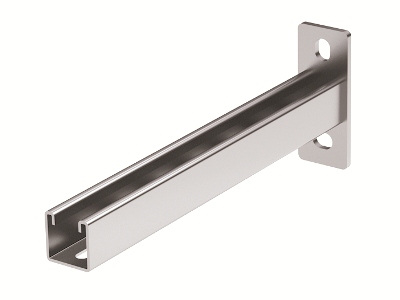

Консоль одиночная, 41х41 мм, осн.200
Код: BBP4120
-
Скачать?
- Страница из каталога_1
- Страница из каталога_2
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
Предназначена для монтажа трассы лотков, подвесных элементов и конструкций. Крепление к стене/потолку. Крепление в профили: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41, BPM-51. Крепление в одиночный и двойной подвес.
| Цвет | Светло-серый |
| Ширина, мм | 50 |
| Модель/исполнение | Консоль настенная |
| Высота, мм | 125 |
| Защитное покрытие поверхности | Гальваническое/электролит. цинковое покрытие |
| Вид/марка материала | Прочее |
| Длина, мм | 250 |
| Материал | Сталь |
| Несущая способность , кН | 3,6 |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Подходит для лотка шириной, мм | 200 |
| Высота, мм | 125 |
| Ширина, мм | 50 |
| Длина, мм | 256 |
| Толщина листовой стали, мм | 2,5 |
| Тип изделия | Консоли |
| Материал | Cталь, оцинкованная по методу Сендзимира |
Аксессуары

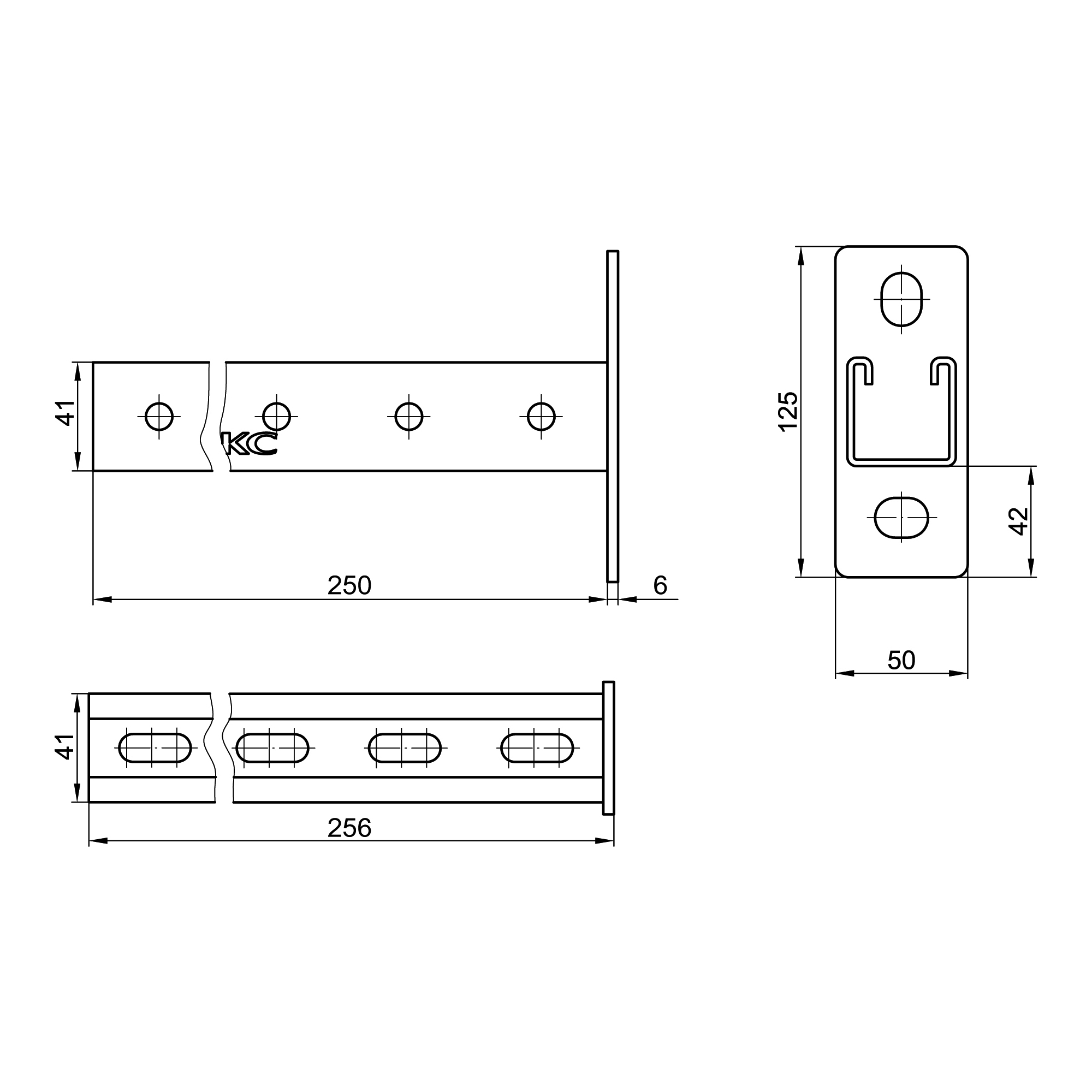

Чертежи
