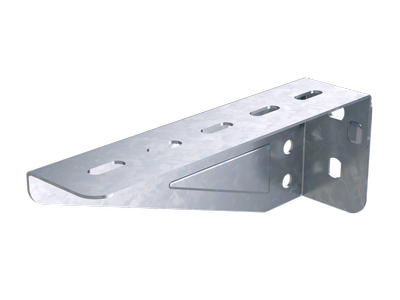

Консоль легкая осн.300 мм

Код: BBL3030

Вес, кг:	0,440
Объем, м³:	0,00028 ?

Тип упаковки:

Кол-во в упаковке: 10

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога

Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

Предназначена для монтажа трассы кабельных лотков. Крепление к стене и в профили BPM-29 и BPL-29. Для монтажа в П-образный профиль рекомендуется использовать болт М8х30 (СМ080830) и гайку М8 с насечкой СМ100800.

Цвет	Светло-серый
Ширина, мм	44
Модель/исполнение	Консоль настенная
Высота, мм	95
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира

Длина, мм	337
Материал	Сталь
Несущая способность, кН	0.7
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Материал

Cталь, оцинкованная по методу Сендзимира

Аксессуары

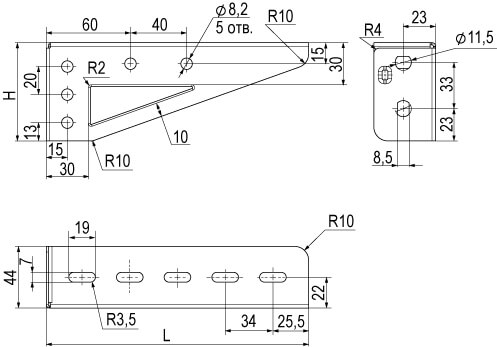

Чертежи
