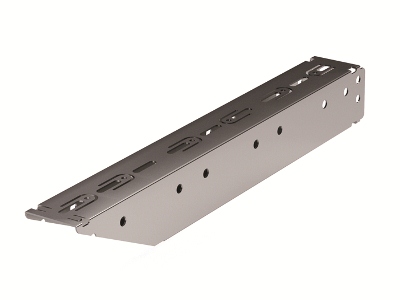

Консоль быстрой фиксации осн.300 мм

Код: BBF5030

Задать вопрос

Элементы системы "B5 Combitech" легко комбинируются друг с другом, что позволяет создавать конструкции любой сложности и строить проекты нестандартных размеров. При этом применяются соединения болтового типа - для крепления элементов не требуется использование сварки. Изделия могут выпускаться в различных исполнениях. Стандартное исполнение - "Сталь, оцинкованная по методу Сендзимира".
Консоль быстрой фиксации предназначена для монтажа кабельных трасс. Она крепится в профиль BPF. Аксессуар изготавливается из стали толщиной 1,5 мм, он имеет П-образный профиль, совместим с лотками шириной 300 мм и расчитан на нагрузку 200 кг (при использовании с фиксаторами BBF5001HDZ в количестве 2 штук).

Подробнее

Цвет	Светло-серый
Ширина, мм	54
Модель/исполнение	Консоль быстрой фиксации (замковая)
Высота, мм	60
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Вид/марка материала	Прочее

Длина, мм	357
Материал	Сталь
Несущая способность , кН	1960
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет
Подходит для лотка шириной, мм	300

Высота, мм	60
Ширина, мм	54

Длина, мм	357
Толщина листовой стали, мм	1,5

Аксессуары

Фиксатор для консоли быстрой фиксации BBF-50

Код: BBF5001HDZ

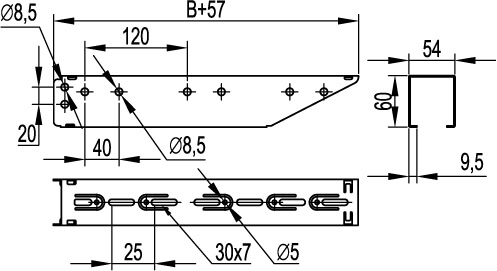

Чертежи

Серия	Название	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"	RAR 13.65 MB	ZIP 16.62 MB	ZIP 726.23 kB	RAR 313.39 kB	RAR 5.28 MB
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"				ZIP 1.40 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
B5 Combitech - Сертификат соответствия на систему опорных конструкций и монтажных устройств (ТУ032)	PDF 411.69 kB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
Отказное письмо на хомуты и скобы для систем инженерных коммуникаций	PDF 623.22 kB
