Консоль двойная, 41х21 мм, осн. 300

Код: BBD2130

Элементы системы "B5 Combitech" легко комбинируются друг с другом, что позволяет создавать конструкции любой сложности и строить проекты нестандартных размеров. При этом применяются соединения болтового типа - для крепления элементов не требуется использование сварки. Изделия могут выпускаться в различных исполнениях. Стандартное исполнение - "Сталь, оцинкованная по методу Сендзимира".
Двойная консоль предназначена для монтажа кабельных трасс, подвесных конструкций и элементов. Она применяется для крепления к стене, потолку, крепления в профили и в подвес. Аксессуар изготавливается из стали толщиной 2,5 мм, он совместим с лотками шириной 300 мм и расчитан на нагрузку до 440 кг.

Подробнее

Цвет	Светло-серый
Ширина, мм	50
Модель/исполнение	Консоль настенная двойная
Высота, мм	125
Защитное покрытие поверхности	Гальваническое/электролит. цинковое покрытие
Вид/марка материала	Прочее

Длина, мм	350
Материал	Сталь
Несущая способность , кН	4312
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет
Подходит для лотка шириной, мм	300

Высота, мм	125
Ширина, мм	50
Длина, мм	356

Толщина листовой стали, мм	2,5
Тип изделия	Консоли

Аксессуары

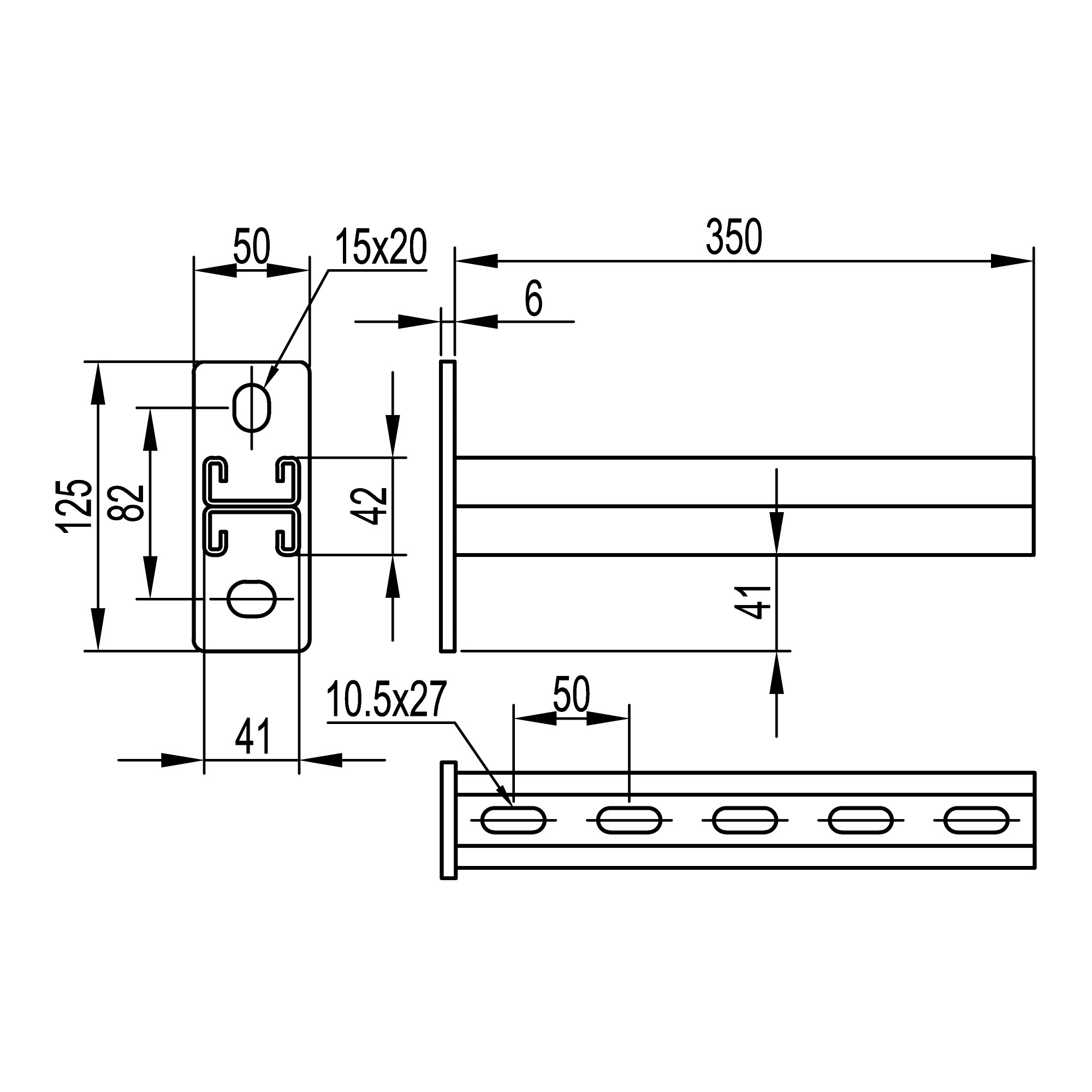

Чертежи

Серия	Название	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"	RAR 13.65 MB	ZIP 16.63 MB	ZIP 726.23 kB	RAR 313.39 kB	RAR 5.28 MB
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"				ZIP 1.40 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 4.28 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
Отказное письмо на хомуты и скобы для систем инженерных коммуникаций	PDF 623.22 kB
