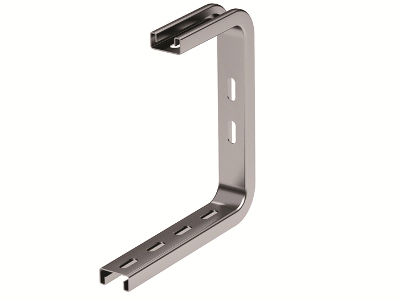

Легкая консоль потолочная DS осн.150 мм

Код: BBA3015

Задать вопрос

Монтажные элементы серии "B5 Combitech" совместимы с металлическими лотками и аксессуарами ДКС любой серии, а также с шинопроводами (как осветительными, так и магистральными).
Элементы системы легко комбинируются друг с другом, что позволяет создавать конструкции любой сложности и строить даже проекты нестандартных размеров. При этом применяются соединения болтового типа - для крепления элементов не требуется использование сварки. Изделия могут выпускаться в различных исполнениях. Стандартное исполнение - "Сталь, оцинкованная по методу Сендзимира".
Легкая потолочная консоль предназначена для организации кабельных трасс с небольшой нагрузкой. Она применяется для крепления к стене и потолку. Аксессуар изготавливается из стали толщиной 2,5 мм, он совместим с лотками шириной 150 мм и расчитан на нагрузку до 260 кг.

Подробнее

Высота, мм	250
Длина, мм	190

Толщина листовой стали, мм

2,5

Модель/исполнение	С-образный кронштейн
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Вид/марка материала	Прочее
Материал	Сталь
Несущая способность , Н	1558.2

Подходит для проволочного лотка	Нет
Подходит для лестничного лотка	Нет
Подходит для (листового) кабельного лотка	Да
Крепление лотка	Винтовой (-ое)
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет
