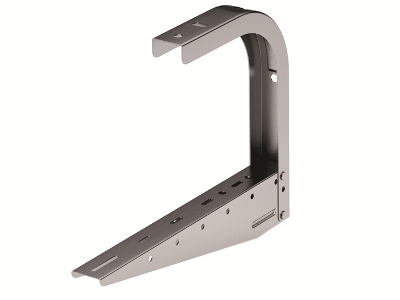

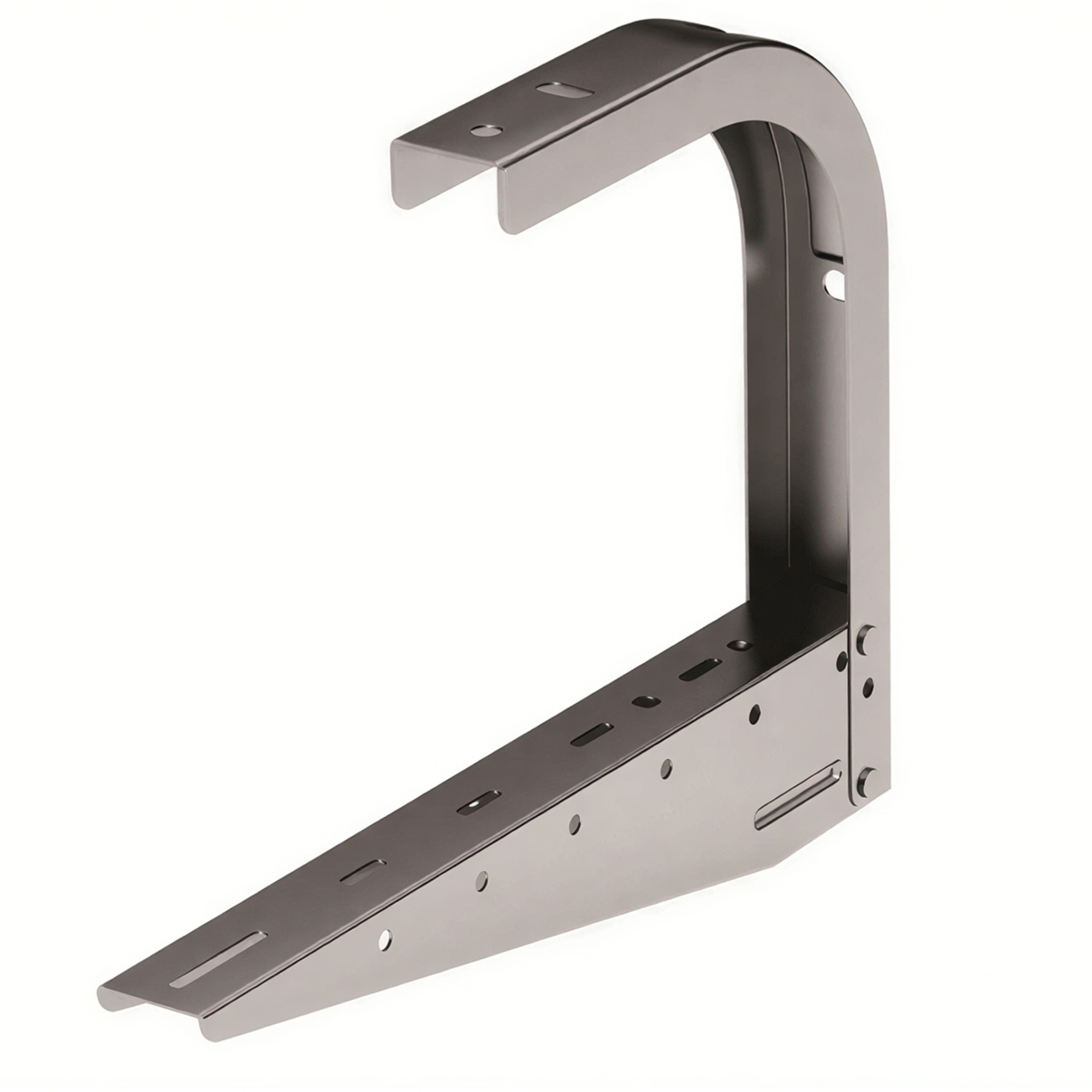

Консоль потолочная BBA с осн.200 мм

Код: BBA2020

Задать вопрос

Монтажные элементы серии "B5 Combitech" совместимы с металлическими лотками и аксессуарами ДКС любой серии, а также с шинопроводами (как осветительными, так и магистральными).
Элементы системы легко комбинируются друг с другом, что позволяет создавать конструкции любой сложности и строить даже проекты нестандартных размеров. При этом применяются соединения болтового типа - для крепления элементов не требуется использование сварки. Изделия могут выпускаться в различных исполнениях. Стандартное исполнение - "Сталь, оцинкованная по методу Сендзимира".
Потолочная консоль предназначена для организации кабельных трасс с небольшой нагрузкой. Она применяется для крепления к стене и потолку, а также организации подвеса на шпильке. Аксессуар изготавливается из стали толщиной 1,5 мм, он совместим с лотками шириной 200 мм и расчитан на нагрузку до 120 кг.

Подробнее

Длина, мм

235

Толщина листовой стали, мм

1,5

Модель/исполнение	С-образный кронштейн
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Вид/марка материала	Прочее
Материал	Сталь
Несущая способность , Н	1176

Подходит для проволочного лотка	Нет
Подходит для лестничного лотка	Нет
Подходит для (листового) кабельного лотка	Да
Крепление лотка	Винтовой (-ое)
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

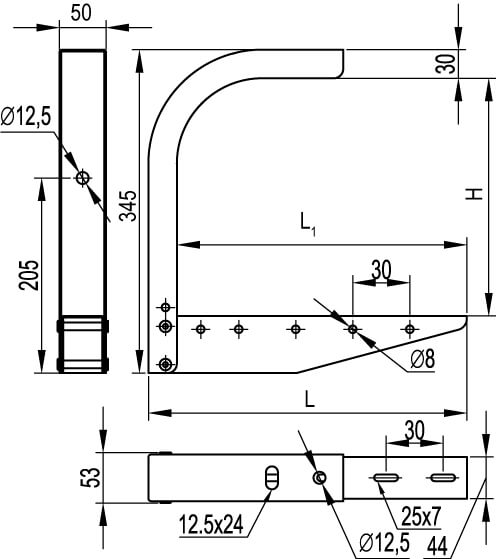

Чертежи

Серия	Название	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"	RAR 13.65 MB	ZIP 16.62 MB	ZIP 726.23 kB	RAR 313.39 kB	RAR 5.28 MB
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"				ZIP 1.40 MB
