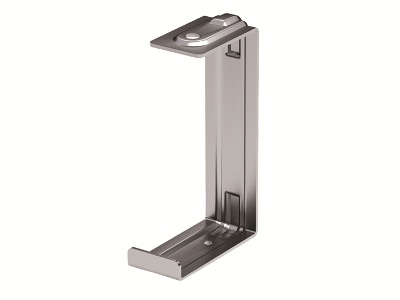

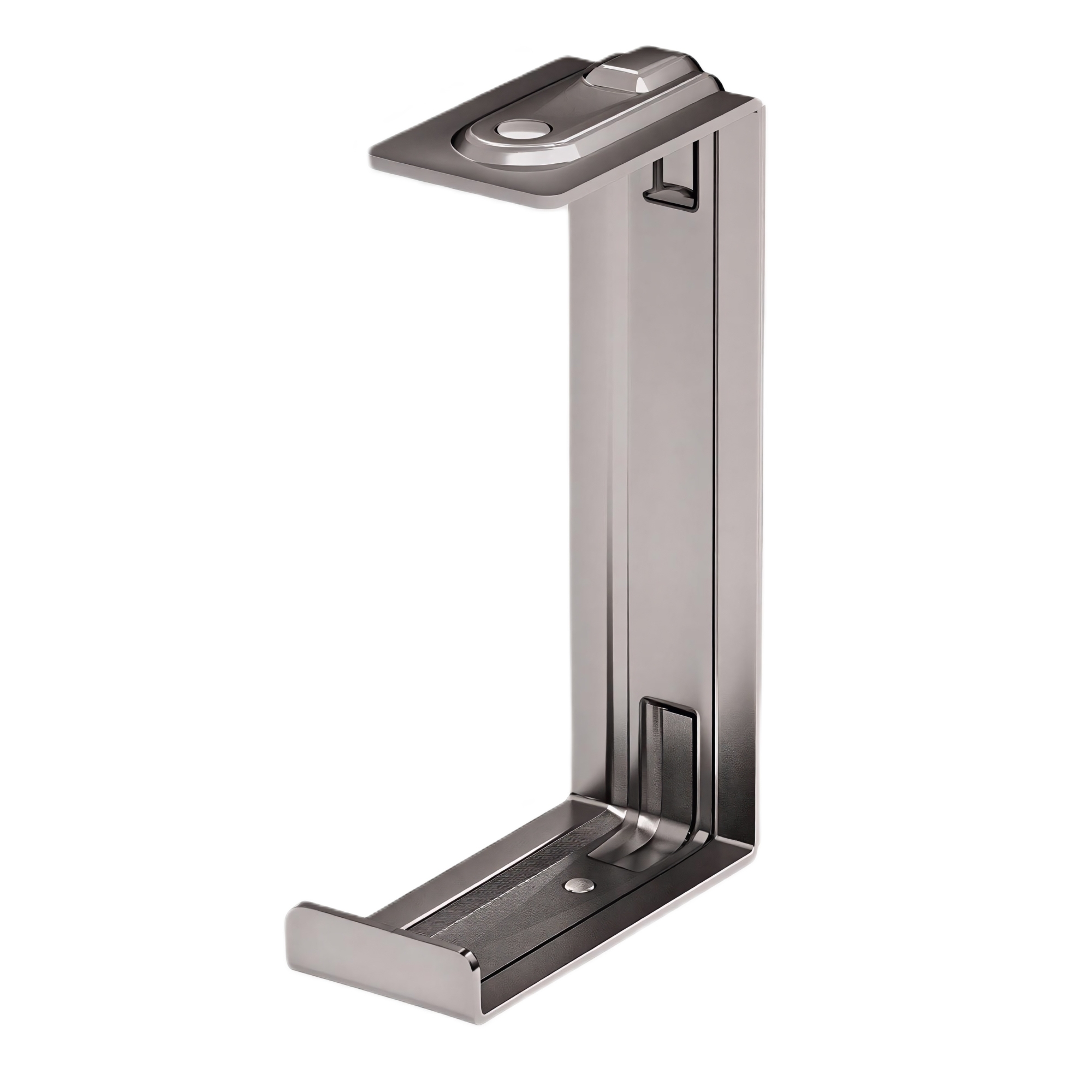

Консоль потолочная BBA с осн.50 мм

Код: BBA1005

Задать вопрос

Монтажные элементы серии "B5 Combitech" совместимы с металлическими лотками и аксессуарами ДКС любой серии, а также с шинопроводами (как осветительными, так и магистральными).
Элементы системы легко комбинируются друг с другом, что позволяет создавать конструкции любой сложности и строить даже проекты нестандартных размеров. При этом применяются соединения болтового типа - для крепления элементов не требуется использование сварки. Изделия могут выпускаться в различных исполнениях. Стандартное исполнение - "Сталь, оцинкованная по методу Сендзимира".
Потолочная консоль предназначена для организации кабельных трасс с небольшой нагрузкой. Она применяется для крепления к стене и потолку, а также организации подвеса на шпильке. Аксессуар совместим с лотками шириной 50 мм и расчитан на нагрузку до 68 кг.

Подробнее

Длина, мм

Толщина листовой стали, мм

Модель/исполнение	С-образный кронштейн
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Вид/марка материала	Прочее
Материал	Сталь
Несущая способность , Н	666.4

Подходит для проволочного лотка	Нет
Подходит для лестничного лотка	Нет
Подходит для (листового) кабельного лотка	Да
Крепление лотка	Винтовой (-ое)
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

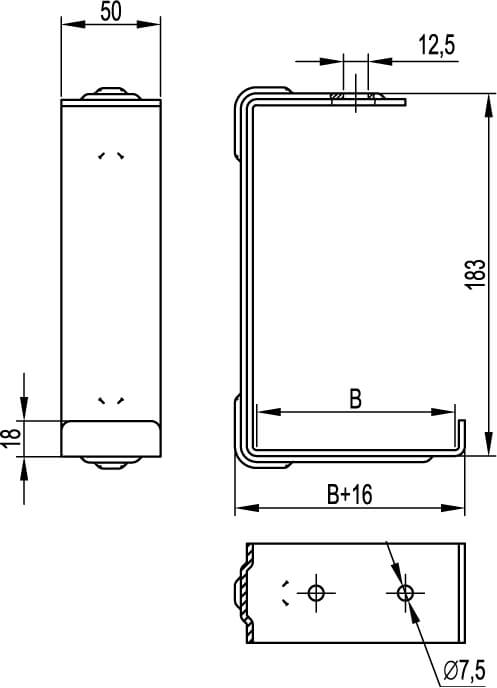

Чертежи

Серия	Название	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"	RAR 13.65 MB	ZIP 16.62 MB	ZIP 726.23 kB	RAR 313.39 kB	RAR 5.28 MB
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"				ZIP 1.40 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
B5 Combitech - Сертификат соответствия на систему опорных конструкций и монтажных устройств (ТУ032)	PDF 411.69 kB
«B5 Combitech» Сертификат о типовом одобрении морским регистром на систему опорных конструкций и монтажных устройств	PDF 7.33 MB
Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, «Электрокабель» Кольчугинский завод» и «Завод «Энергокабель»	PDF 4.85 MB
Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, «Рыбинсккабель» по ТРМ 0004-2014 до 02.04.2022 г.	PDF 4.69 MB
Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, ООО «Угличкабель» по ТРМ 0017-2017 до 26.12.2022 г. (15, 30, 45, 90 минут)	PDF 8.35 MB
Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, ООО «Угличкабель»по ТРМ 0017-2017 до 26.12.2022 г. (15, 30, 60, 90 минут)	PDF 12.31 MB
«Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, ОАО «Электрокабель. Кольчугинский завод» по ТРМ 0005-2018	PDF 18.51 MB
Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, «Конкорд» по ТРМ 0016-2017	PDF 11.34 MB
Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, «Севкабель» , «Спецкабель» по ТРМ 0015-2017	PDF 11.35 MB
Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, «Энергокабель» , «Электрокабель. Кольчугинский завод» по ТРМ 0015-2017	PDF 4.86 MB
Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, «Технокабель» по ТРМ 0010-2015	PDF 5.01 MB
Система огнестойких проходок Сертификат соответствия ФЗ-123 на огнестойкие кабельные линии ДКС, «Эксперт-Кабель»	PDF 13.54 MB
«Система огнестойких проходок Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии для систем противопожарной защиты типа «Людиновокабель - ДКС	PDF 5.93 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
«Сертификат соответствия требованиям пожарной безопасности по ГОСТ Р 53316-2009 на огнестойкую кабельную линию DKC, ООО Кабельный завод «АЛЮР», ООО «РЭК	PDF 4.50 MB
«Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС, «Паритет	PDF 3.06 MB
Сертификат пожарной безопасности на проходки кабельные огнестойкие (IET 150 по ГОСТ Р 53310-2009)	PDF 715.70 kB
«Vulcan» Сертификат соответствия требованиям пожарной безопасности на огнестойкие кабельные линии ДКС - ТехноЛайн	PDF 4.27 MB
Сертификат соответствия на проходки кабельные огнестойкие универсальные (ССПБ)	PDF 740.51 kB
Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии ДКС	PDF 1.55 MB
Сертификат соответствия на разделительные перегородки по ТРМ 0002-2019	PDF 344.48 kB
