С-образный профиль 41х41, L1000, толщ.2,5 мм
Код:
BPM4110
С-образный профиль 41х41, L1000, толщ.2,5 мм
Код:
BPM4110
Вес, кг: | 2,438 |
Объем, м3: |
0,00111
?
|
Тип упаковки:
Кол-во в упаковке: 12
Ед. изм: м
Выберите файл для скачивания
- Страница из каталога_1
- Страница из каталога_2
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2022.EC Типовые узлы прокладки инженерных коммуникаций
-
Выберите файл
для скачивания - Страница из каталога_1
- Страница из каталога_2
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2022.EC Типовые узлы прокладки инженерных коммуникаций

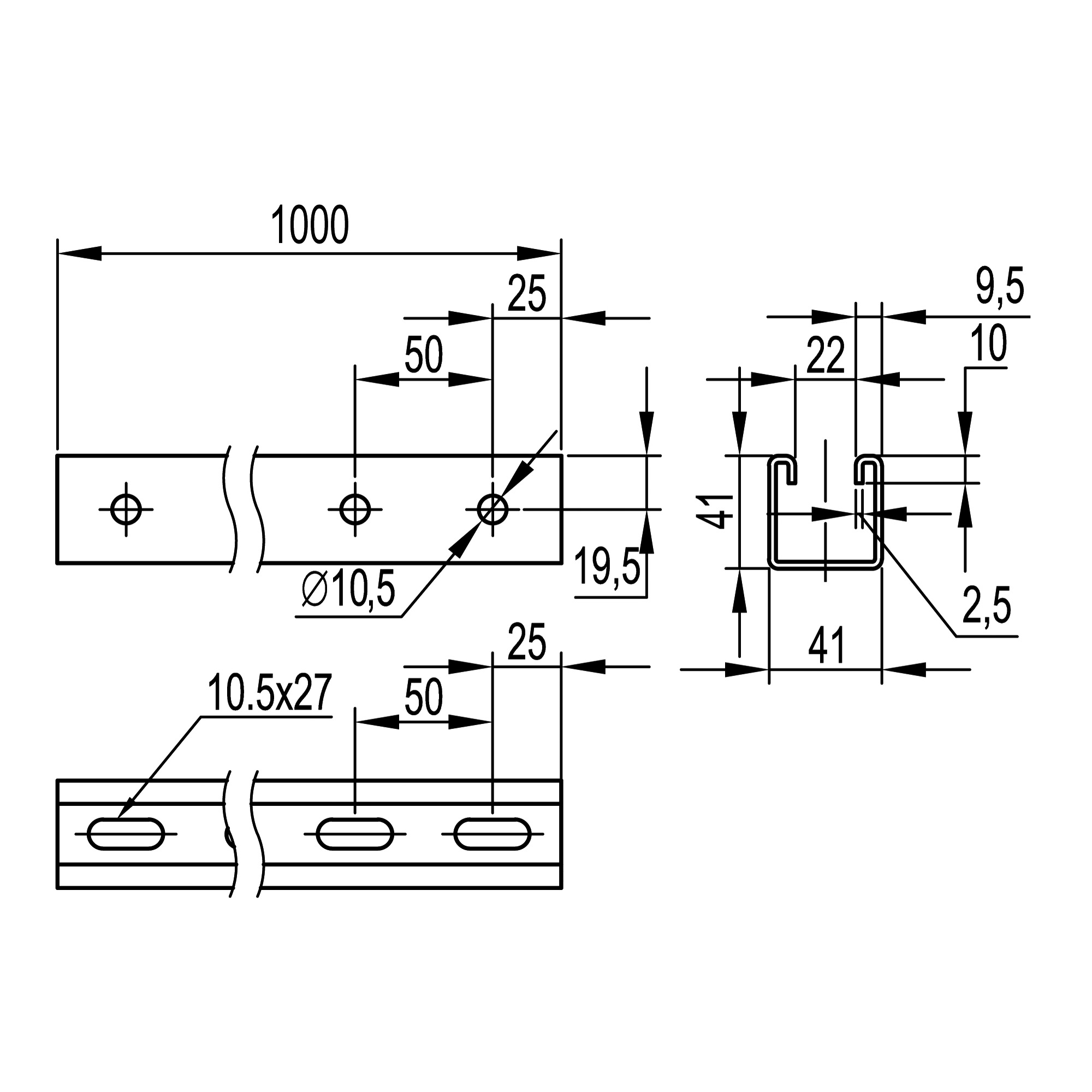

С-образный профиль BPM-41 41х41 мм изготовлен из стали толщиной 2,5 мм. Применяется для крепления в подвес или к стене, монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса лотков и световых приборов на шпильках, а также в качестве кабеленесущих систем для осветительных трасс. Длина 1000 мм.
Модель/исполнение | Одинарный профиль |
Высота, мм | 41 |
Защитное покрытие поверхности | Непрерывное холодное цинкование |
Толщина материала, мм | 2.5 |
С системой зубьев (зубчатым зацеплением) | Да |
Длина, мм | 1000 |
Материал | Сталь |
Тип перфорации | Перфорация с 3-х сторон |
Форма профиля | С-профиль |
Ширина прореза/щели, мм | 22 |
Ширина отверстия, мм | 10.5 |
Возможность отламывания отрезков | Да |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
Цвет | Светло-серый |
Материал | Cталь, оцинкованная по методу Сендзимира |
Высота, мм | 41 |
Ширина, мм | 41 |
Длина, мм | 1000 |
Толщина листовой стали, мм | 2,5 |
Тип изделия | Профили |
