С-образный профиль 41х41, L600, толщ.2,5 мм

Код: BPM4106

Вес, кг:	1,510
Объем, м³:	0,00071 ?

Тип упаковки:

Кол-во в упаковке: 16

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога_1

Страница из каталога_2

Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"

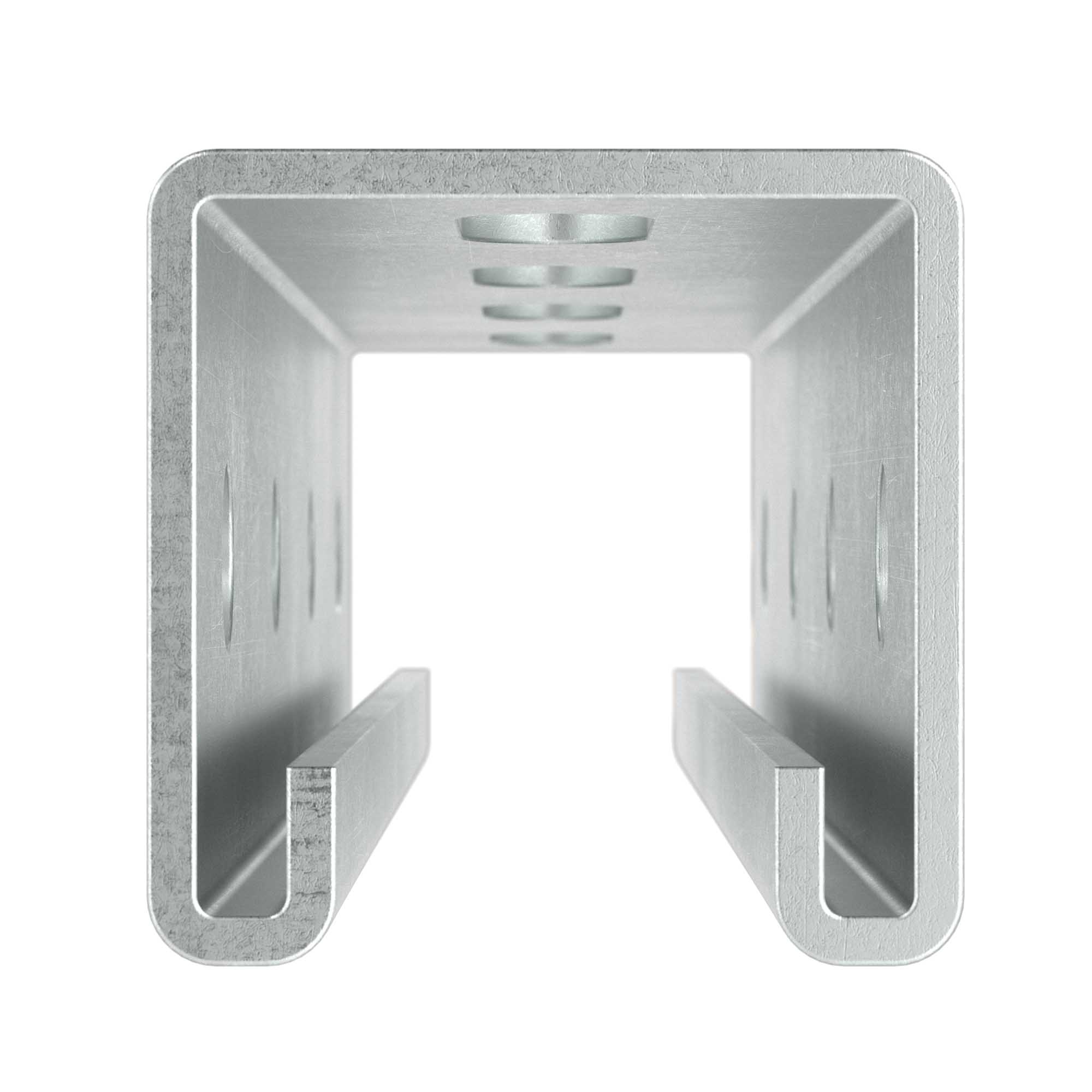

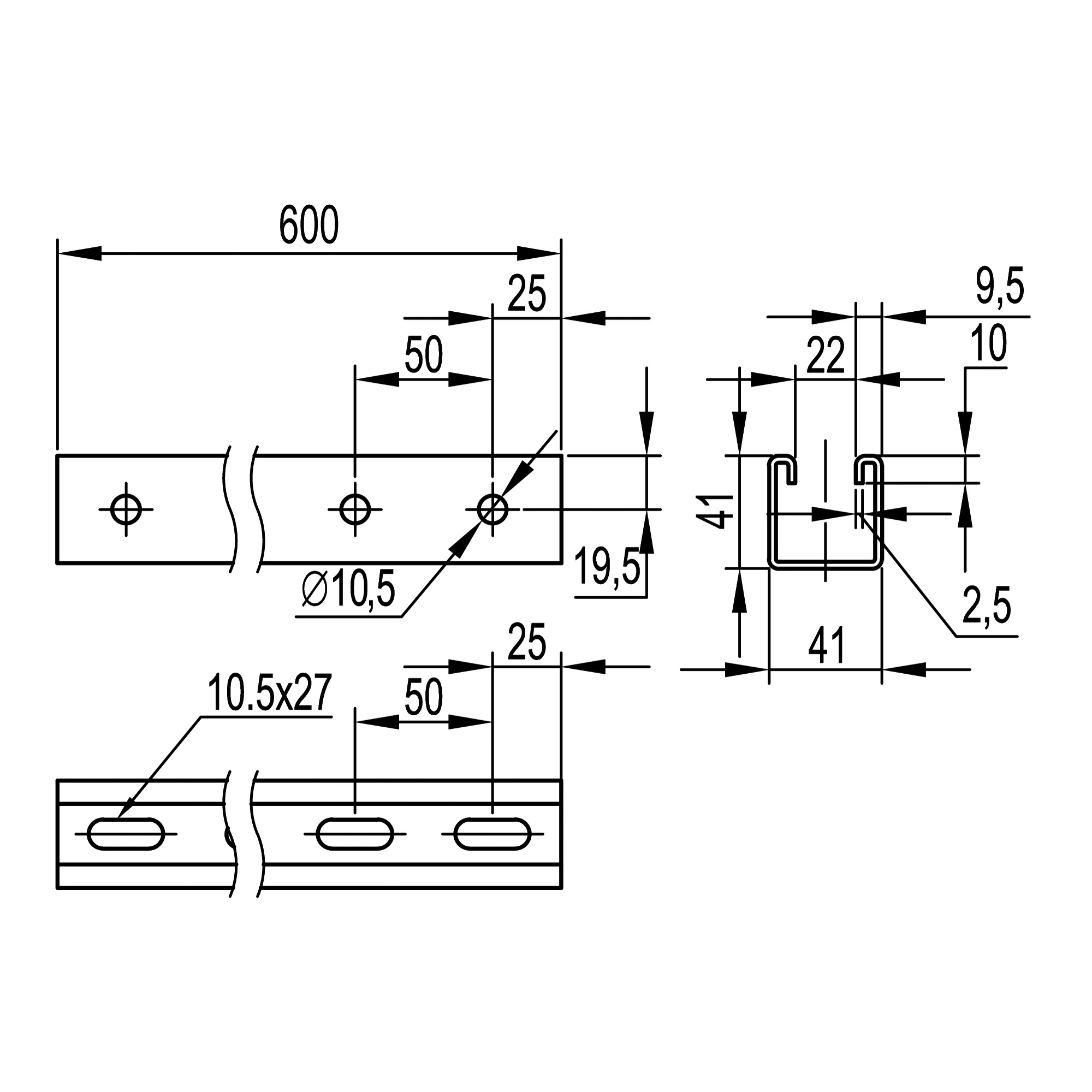

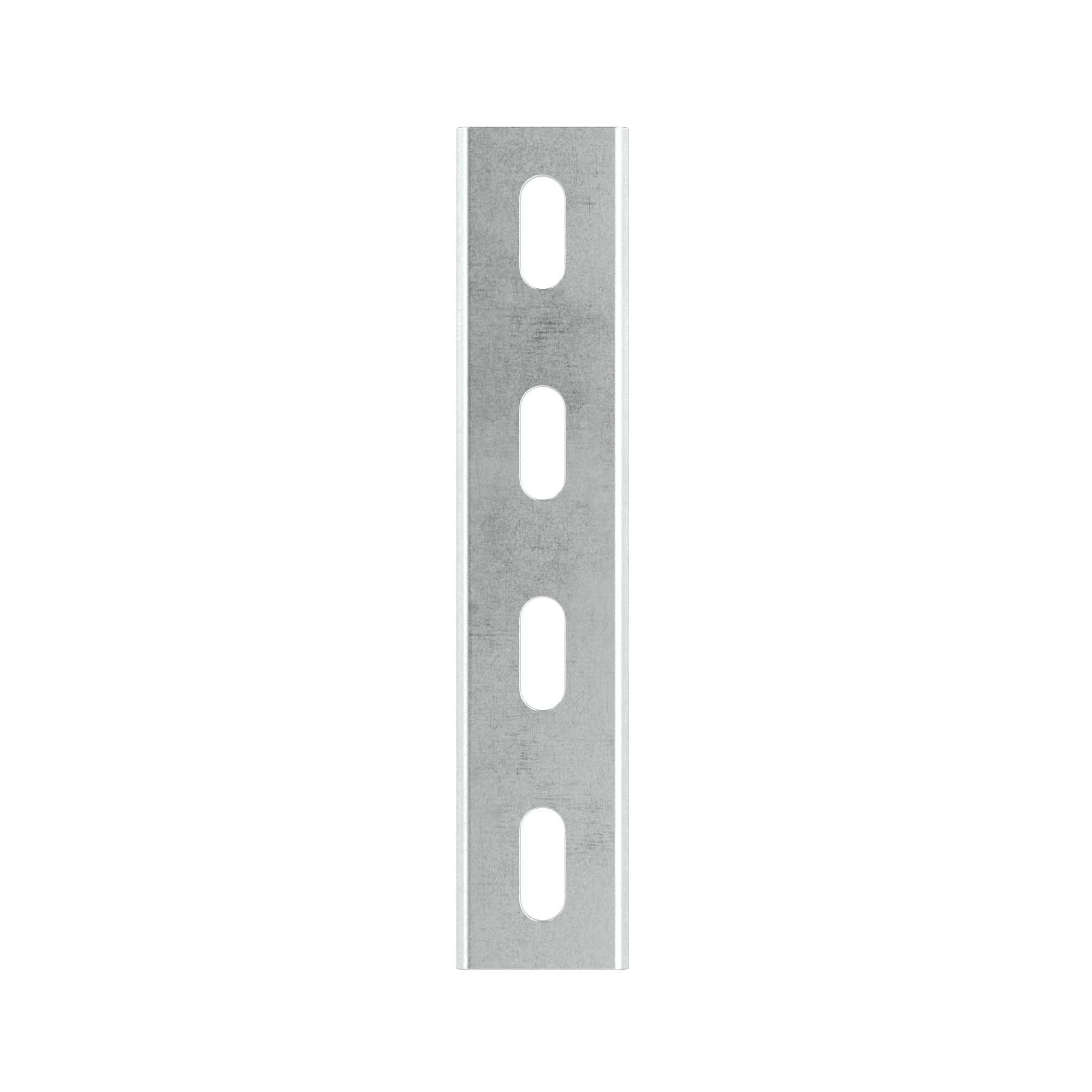

С-образный профиль BPM-41 41х41 мм изготовлен из стали толщиной 2,5 мм. Применяется для крепления в подвес или к стене, монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса лотков и световых приборов на шпильках, а также в качестве кабеленесущих систем для осветительных трасс. Длина 600 мм.

Модель/исполнение	Простой профиль
Высота, мм	41
Защитное покрытие поверхности	Непрерывное холодное цинкование
Толщина материала, мм	2.5
С системой зубьев (зубчатым зацеплением)	Да
Длина, мм	600
Материал	Сталь

Тип перфорации	Перфорация с 3-х сторон
Форма профиля	С-профиль
Ширина прореза/щели, мм	22
Ширина отверстия, мм	10.5
Возможность отламывания отрезков	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да
Цвет	Светло-серый

Материал	Cталь, оцинкованная по методу Сендзимира
Высота, мм	41
Ширина, мм	41

Длина, мм	600
Толщина листовой стали, мм	2,5
Тип изделия	Профили
