Z-образный профиль 50х50х50,L2000,2,5 мм

Код: BPM3520

Вес, кг:	2,480
Объем, м³:	0,00110 ?

Тип упаковки:

Кол-во в упаковке: 10

Ед. изм: м

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога

Страница - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

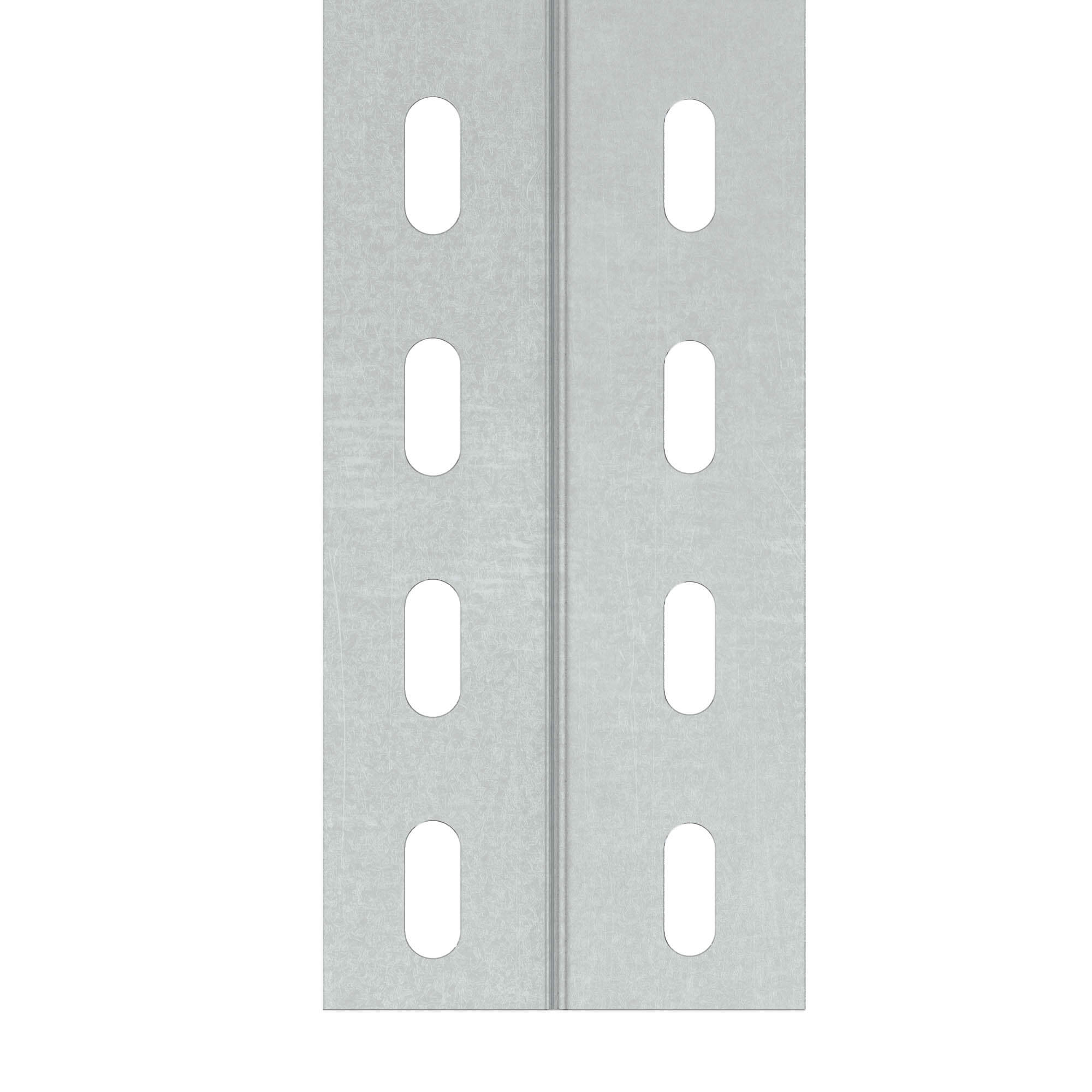

Z-образный профиль BPM-35 предназначен для монтажа вертикальных кабельных трасс; подвеса оборудования к стенам или потолку. Толщина стали 2,5 мм. Длина 2000 мм.

Модель/исполнение	Простой профиль
Высота, мм	50
Защитное покрытие поверхности	Непрерывное холодное цинкование
Толщина материала, мм	2.5
С системой зубьев (зубчатым зацеплением)	Нет
Длина, мм	2000
Материал	Сталь

Тип перфорации	Перфорация с 2-х сторон
Форма профиля	Z-профиль
Ширина прореза/щели, мм	27
Ширина отверстия, мм	10.5
Возможность отламывания отрезков	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

Ширина, мм	102,5
Длина, мм	2000
Толщина, мм	2,5

Тип изделия	Профили
Материал	Cталь, оцинкованная по методу Сендзимира

Аксессуары

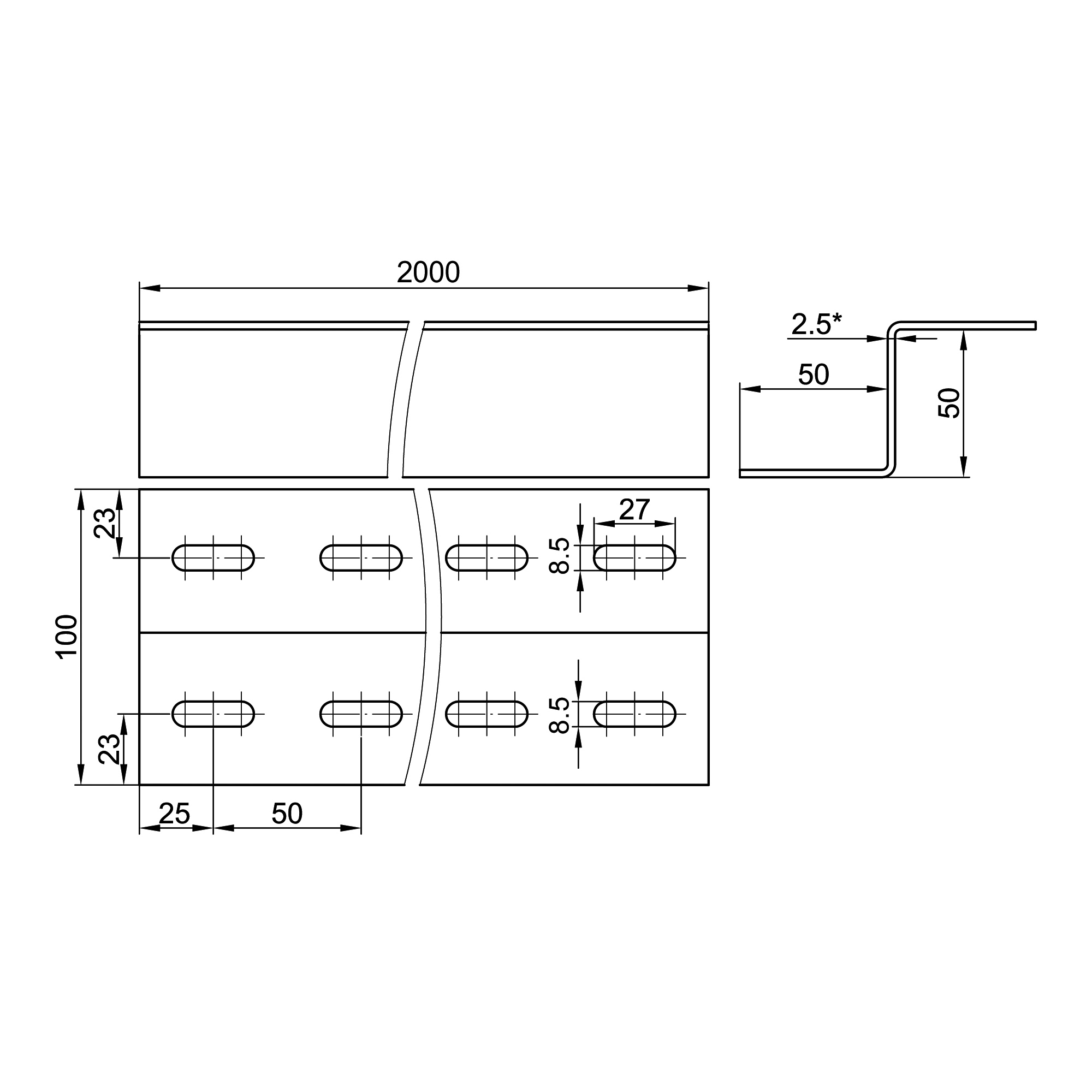

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 447.3 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						RAR 313.39 КБ	ZIP 16.63 МБ	RAR 13.65 МБ
