П-образный профиль PSL, L1200, толщ.1,5 мм

Код: BPL2912

Вес, кг:	1,260
Объем, м³:	0,00167 ?

Тип упаковки:

Кол-во в упаковке: 8

Ед. изм: шт

Скачать страницу из каталога

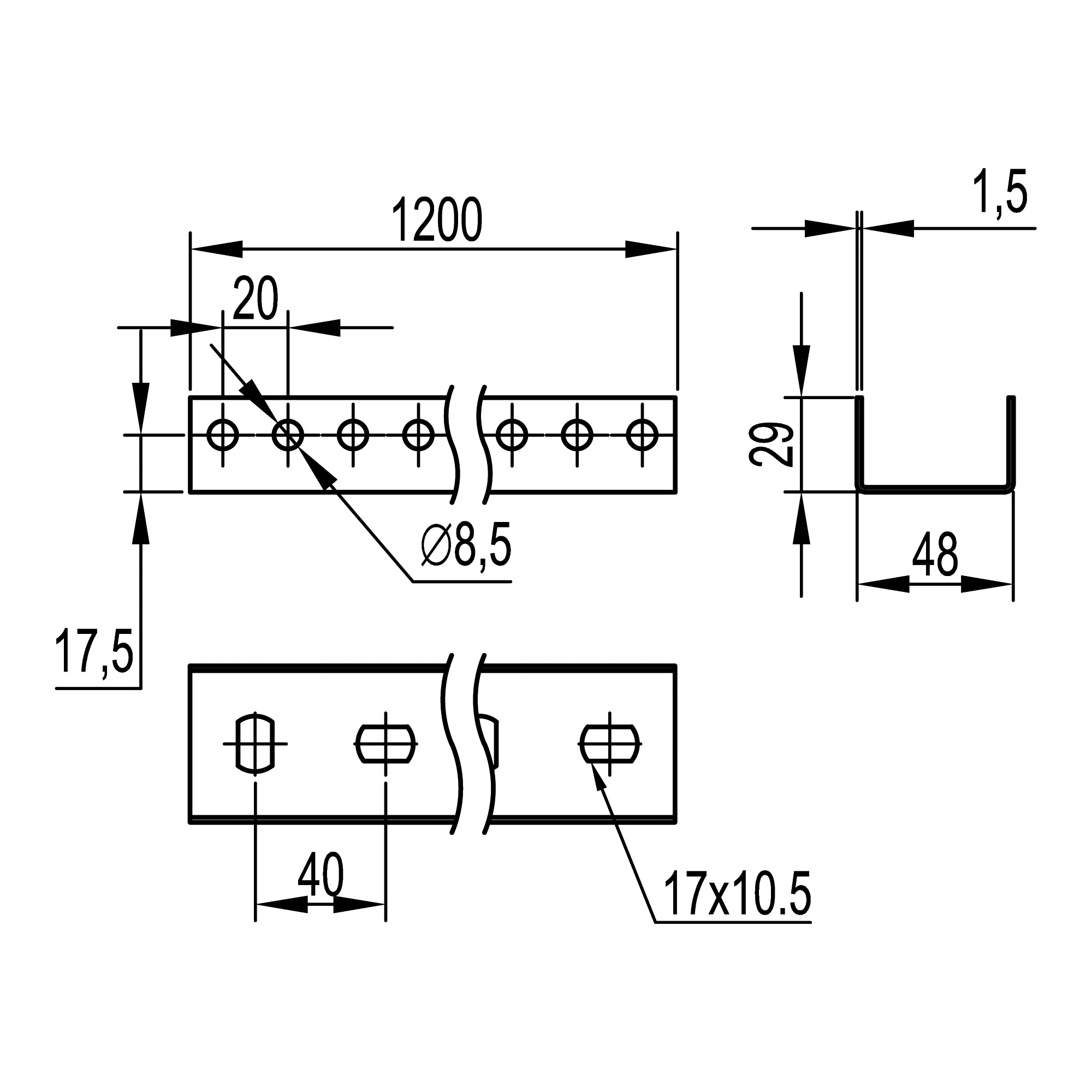

П-образный профиль BPL-29 изготовлен из стали толщиной 1,5 мм. Применяется для монтажа консолей BBL-40, BBL-50, BBM-50, крепления к стене, подвеса на шпильках, возможен монтаж в крепления BSV-29/BSF-29. Длина 1200 мм.

Модель/исполнение	Простой профиль
Высота, мм	29
Защитное покрытие поверхности	Непрерывное холодное цинкование
Толщина материала, мм	1.5
С системой зубьев (зубчатым зацеплением)	Да
Длина, мм	1200
Материал	Сталь

Тип перфорации	Перфорация с 3-х сторон
Форма профиля	U-профиль
Ширина прореза/щели, мм	17
Ширина отверстия, мм	10.5
Возможность отламывания отрезков	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да
Цвет	Светло-серый

Длина, мм	1200
Ширина, мм	48
Высота, мм	29

Материал	Cталь, оцинкованная по методу Сендзимира
Толщина листовой стали, мм	1.5
Тип изделия	Профили
