С-образный профиль 41х21, L2500, толщ.1,5 мм

Код: BPL2125

Вес, кг:	2,750
Объем, м³:	0,00185 ?

Тип упаковки:

Кол-во в упаковке: 4

Ед. изм: шт

Выберите файл для скачивания

Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

Задать вопрос
Где купить?
Выберите файл для скачивания
Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

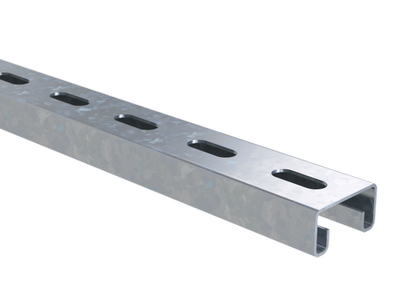

С-образный профиль BPL-21 41х21 мм изготовлен из стали толщиной 1,5 мм. Применяется для крепления в подвес или к стене, монтажа консолей: ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса лотков и световых приборов на шпильках, а также в качестве кабеленесущих систем для осветительных трасс. Длина 2500 мм.

Модель/исполнение	Простой профиль
Высота, мм	41
Защитное покрытие поверхности	Непрерывное холодное цинкование
Толщина материала, мм	1.5
С системой зубьев (зубчатым зацеплением)	Да
Длина, мм	2500
Материал	Сталь

Тип перфорации	Задняя сторона перфорированная
Форма профиля	С-профиль
Ширина прореза/щели, мм	22
Ширина отверстия, мм	10.5
Возможность отламывания отрезков	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да
Цвет	Светло-серый

Длина, мм	2500
Ширина, мм	39
Высота, мм	19

Материал	Cталь, оцинкованная по методу Сендзимира
Толщина листовой стали, мм	1.5
Тип изделия	Профили
