Профиль BPF, для консолей быстрой фиксации BBF, L1800, толщ.2,5 мм

Профиль BPF, для консолей быстрой фиксации BBF, L1800, толщ.2,5 мм

Код: BPF2918

Вес, кг:	2,920
Объем, м³:	0,00290 ?

Тип упаковки:

Кол-во в упаковке: 1

Ед. изм: шт

Скачать страницу из каталога

Задать вопрос
Скачать страницу из каталога

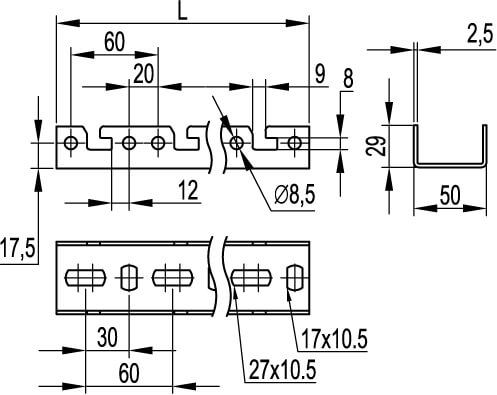

П-образный профиль BPF-29 изготовлен из стали толщиной 2,5 мм. Применяется для монтажа консолей быстрой фиксации BBF; крепления к стене; монтажа в крепления BSV-29/BSF-29. Длина профиля - 1800 мм.

Модель/исполнение	Простой профиль
Высота, мм	29
Защитное покрытие поверхности	Непрерывное холодное цинкование
Толщина материала, мм	2.5
С системой зубьев (зубчатым зацеплением)	Да
Длина, мм	1800
Материал	Сталь

Тип перфорации	Перфорация с 3-х сторон
Ширина прореза/щели, мм	27
Ширина отверстия, мм	10.5
Возможность отламывания отрезков	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да
Цвет	Светло-серый

Материал	Cталь, оцинкованная по методу Сендзимира
Высота, мм	29
Ширина, мм	50

Длина, мм	1800
Толщина листовой стали, мм	2,5
Тип изделия	Профили

Аксессуары

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 447.3 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						RAR 313.39 КБ	ZIP 16.63 МБ	RAR 13.65 МБ
