Двойной С-образный профиль 41х41, L3000, толщ.2,5 мм

Двойной С-образный профиль 41х41, L3000, толщ.2,5 мм

Код: BPD4130

Вес, кг:	15,120
Объем, м³:	0,00996 ?

Тип упаковки:

Кол-во в упаковке: 1

Ед. изм: шт

Выберите файл для скачивания

Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"

Представляет собой два С-образных профиля 41х41 мм, соединенных друг с другом "спина к спине". Применяется для монтажа консолей: ВВН-60, ВВН-70, BBD-21, ВВР-21/41, для крепления в подвес, как подвес лотков и световых приборов на шпильках, в качестве кабеленесущих трасс для световых приборов.

Модель/исполнение	Двойной профиль
Высота, мм	41
Защитное покрытие поверхности	Непрерывное холодное цинкование
Толщина материала, мм	2.5
С системой зубьев (зубчатым зацеплением)	Да
Длина, мм	3000
Материал	Сталь

Тип перфорации	Перфорация с 3-х сторон
Форма профиля	С-профиль
Ширина прореза/щели, мм	22
Ширина отверстия, мм	10.5
Возможность отламывания отрезков	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да
Цвет	Светло-серый

Материал	Cталь, оцинкованная по методу Сендзимира
Высота, мм	41
Ширина, мм	82

Длина, мм	3000
Толщина листовой стали, мм	2,5
Тип изделия	Профили

Аналоги

Сопутствующие товары

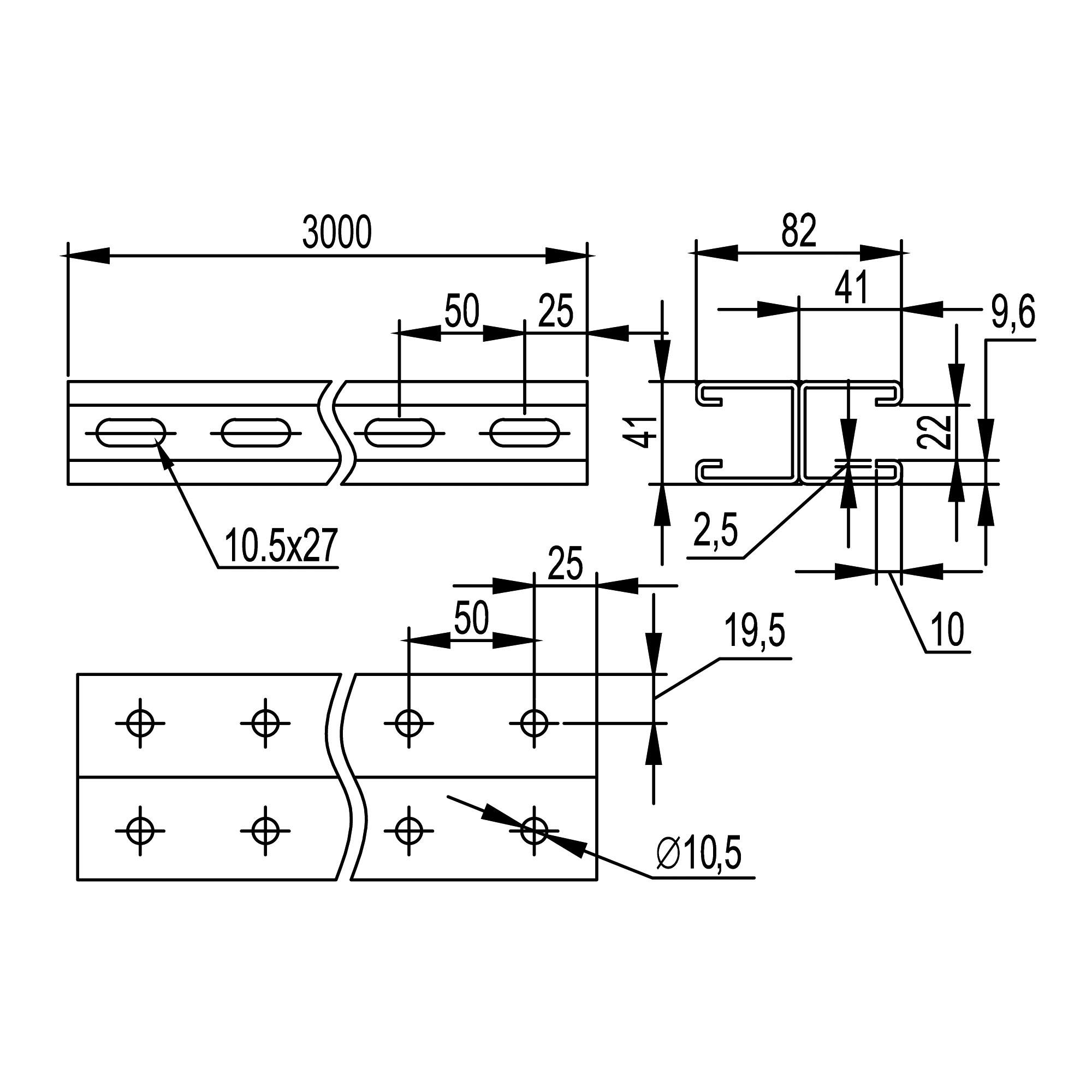

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 447.3 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						RAR 313.39 КБ	ZIP 16.63 МБ	RAR 13.65 МБ
