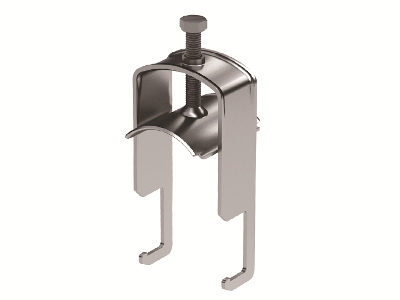

Держатель кабельный для крепления к лотку/профилю, д. 44-50

Держатель кабельный для крепления к лотку/профилю, д. 44-50

Код: BHL4450

Задать вопрос

В системе монтажных элементов "B5 Combitech" применяются кабельные держатели. Их назначение - закрепление кабелей на лотке лестничного типа, чтобы они не провисали в процессе эксплуатации трассы. Также они могут использованы для крепления кабелей на профилях С-образной формы. Для предотвращения повреждения кабеля рекомендуется применять держатель вместе с прокладкой из силикона (код BHR8010).
Аксессуар изготавливается из стали толщиной 2,5 мм. Исполнение - "сталь, оцинкованная по методу Сендзимира". Рекомендуемый диаметр кабеля - 44 - 50 мм.

Подробнее

Способ монтажа	С-профиль
Не содержит (без) галогенов	Да
Макс. количество кабелей	1
Диапазон зажима, мм	44...50
С пластиковым лотком	Нет

С металлическим лотком	Нет
Поверхность зажима	Непрерывное холодное цинкование
Поверхность винта	Прочее
Материал винта	Прочее
Материал зажима	Сталь

Материал	Сталь, оцинкованная по методу Сендзимира
Толщина листовой стали, мм	2,5

Диаметр номинальный, мм

44-50

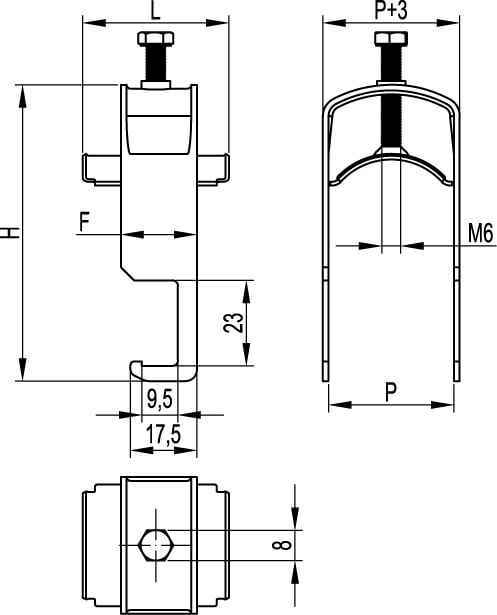

Чертежи

Серия	Название	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"	RAR 13.65 MB	ZIP 16.62 MB	ZIP 726.23 kB	RAR 313.39 kB	RAR 5.28 MB
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"				ZIP 1.40 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
B5 Combitech - Сертификат соответствия на систему опорных конструкций и монтажных устройств (ТУ032)	PDF 411.69 kB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
Отказное письмо на хомуты и скобы для систем инженерных коммуникаций	PDF 623.22 kB
