Рожковый кронштейн двойной, толщ.3 мм, цинк-ламель

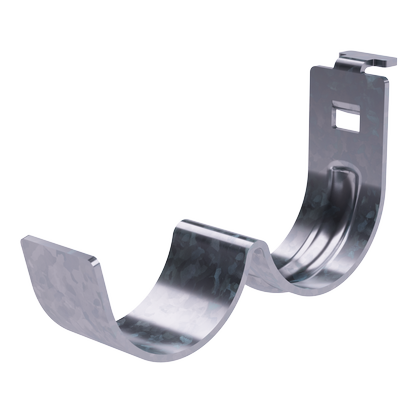

Рожковый кронштейн двойной, толщ.3 мм, цинк-ламель

Код: BBT3502ZL

Вес, кг:	0,260
Объем, м³:	0,00075 ?

Тип упаковки:

Кол-во в упаковке: 50

Ед. изм: шт

Скачать страницу из каталога

Задать вопрос
Скачать страницу из каталога

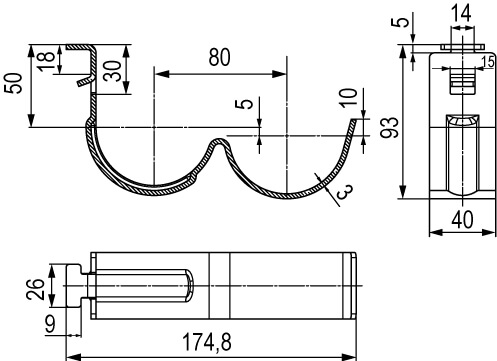

Двойной рожковый кронштейн BBT-35 имеет плавные изгибы и монтируется в профили типа BPC-29 и BPT-29. Рожок является элементом конструкции кронштейнов рожковых кабельных и предназначен для прокладки силовых, контрольных, сигнально-блокировочных кабелей связи, в том числе в метрополитене. Толщина стали 3 мм. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в автомобильной промышленности, строительной отрасли.

Подробнее

Цвет	Светло-серый
Ширина, мм	40
Модель/исполнение	Консоль быстрой фиксации
Высота, мм	93

Защитное покрытие поверхности	Цинк-ламельное покрытие
Длина, мм	175
Материал	Сталь
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Материал

Сталь с цинк-ламельным покрытием
