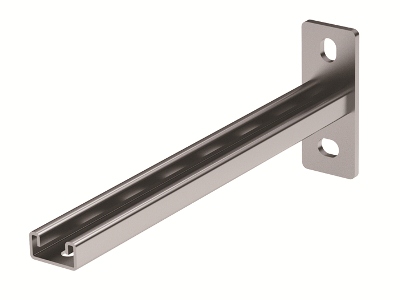

Консоль одиночная, 41х21, осн.400 мм, горячеоцинкованный

Консоль одиночная, 41х21, осн.400 мм, горячеоцинкованный

Код: BBP2140HDZ

Вес, кг:	0,915
Объем, м³:	0,00155 ?

Тип упаковки:

Кол-во в упаковке: 4

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога

Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

Предназначена для монтажа трассы лотков, подвесных элементов и конструкций. Крепление к стене/потолку. Крепление в профили: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41, BPM-51. Крепление в одиночный и двойной подвес. Горячеоцинкованное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.

Подробнее

Цвет	Светло-серый
Ширина, мм	50
Модель/исполнение	Консоль настенная
Высота, мм	125
Защитное покрытие поверхности	Горячее цинкование

Длина, мм	450
Материал	Сталь
Несущая способность, кН	1.9
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Длина, мм	456
Толщина листовой стали, мм	2,5

Тип изделия	Консоли
Материал	Cталь горячеоцинкованная погружением

Аксессуары

Сопутствующие товары

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 447.3 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						RAR 313.39 КБ	ZIP 16.63 МБ	RAR 13.65 МБ
