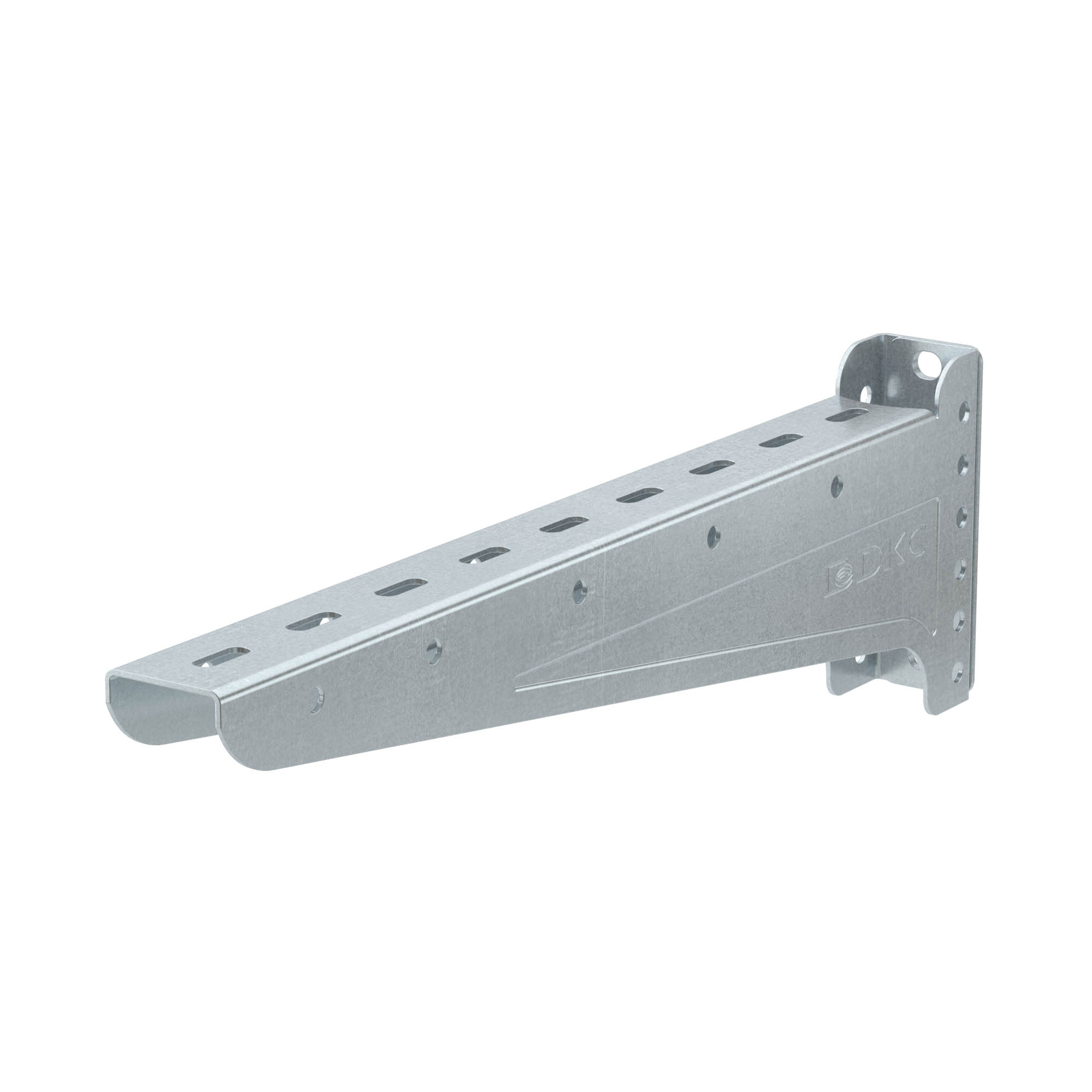

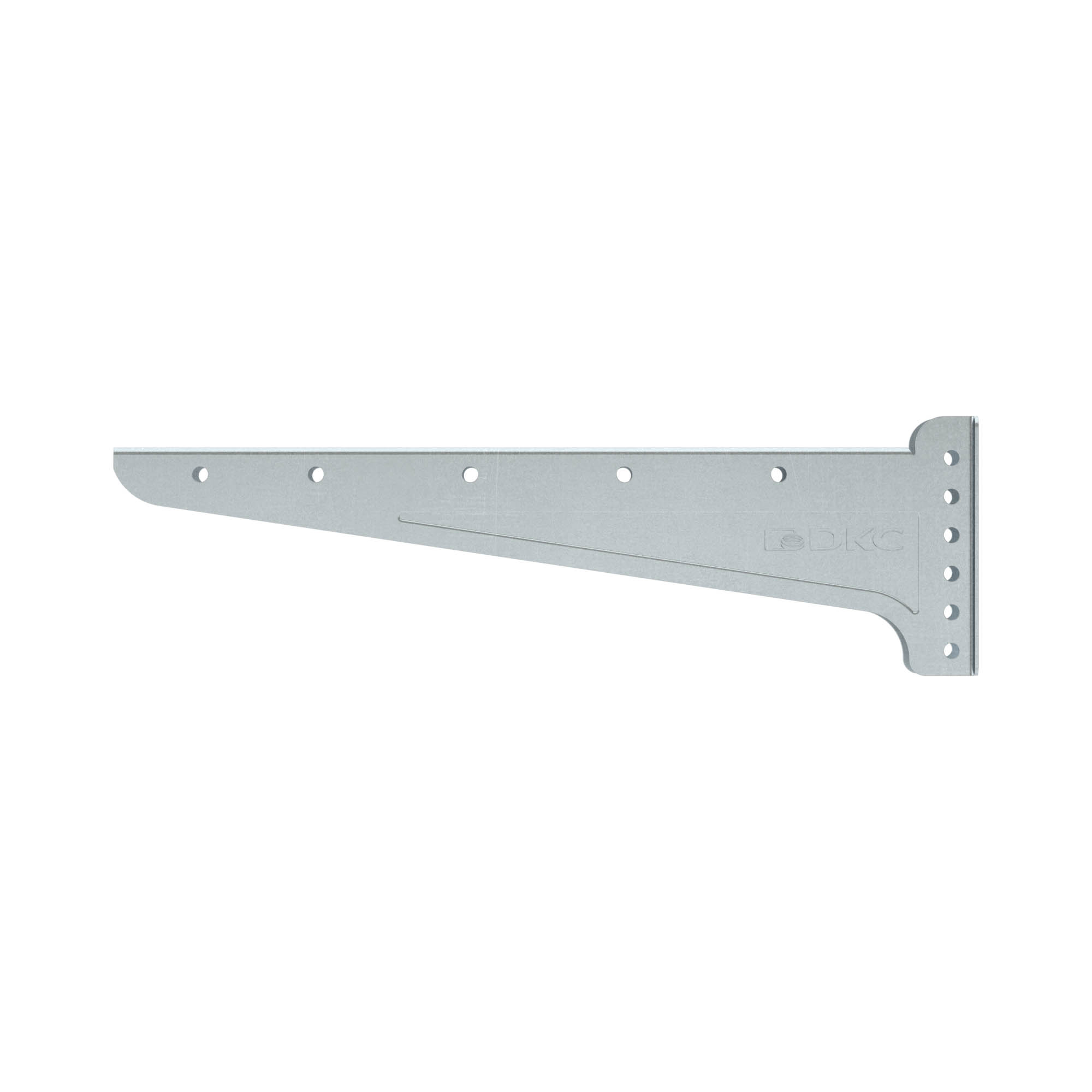

Консоль универсальная усиленная осн. 200 мм, цинк-ламельная

Код: BBN6020ZL
Консоль универсальная усиленная осн. 200 мм, цинк-ламельная
Консоль универсальная усиленная осн. 200 мм, цинк-ламельная
Используется для монтажа кабельных трасс. Крепление к стене, в П-образный профиль BPL-29/BPM-29, к С-образному профилю (BPL-21/41, BPV-21/41, BPM-21/41, BPD-21/41), а также к подвесам на основе этих профилей. Цинк-ламельное покрытие.
Цвет Светло-серый
Ширина, мм 44
Высота, мм 90
Номер цвета RAL 7044
Защитное покрытие поверхности Цинк-ламельное покрытие
Вид/марка материала Прочее
Длина, мм 234
Материал Сталь
Несущая способность , кН 2,80
Угол, ° 90
Подходит для лотка шириной, мм 200
Модель/исполнение Консоль для крепления к стене и/или в профиль
Высота, мм 90
Ширина, мм 44
Длина, мм 234
Тип изделия Консоли

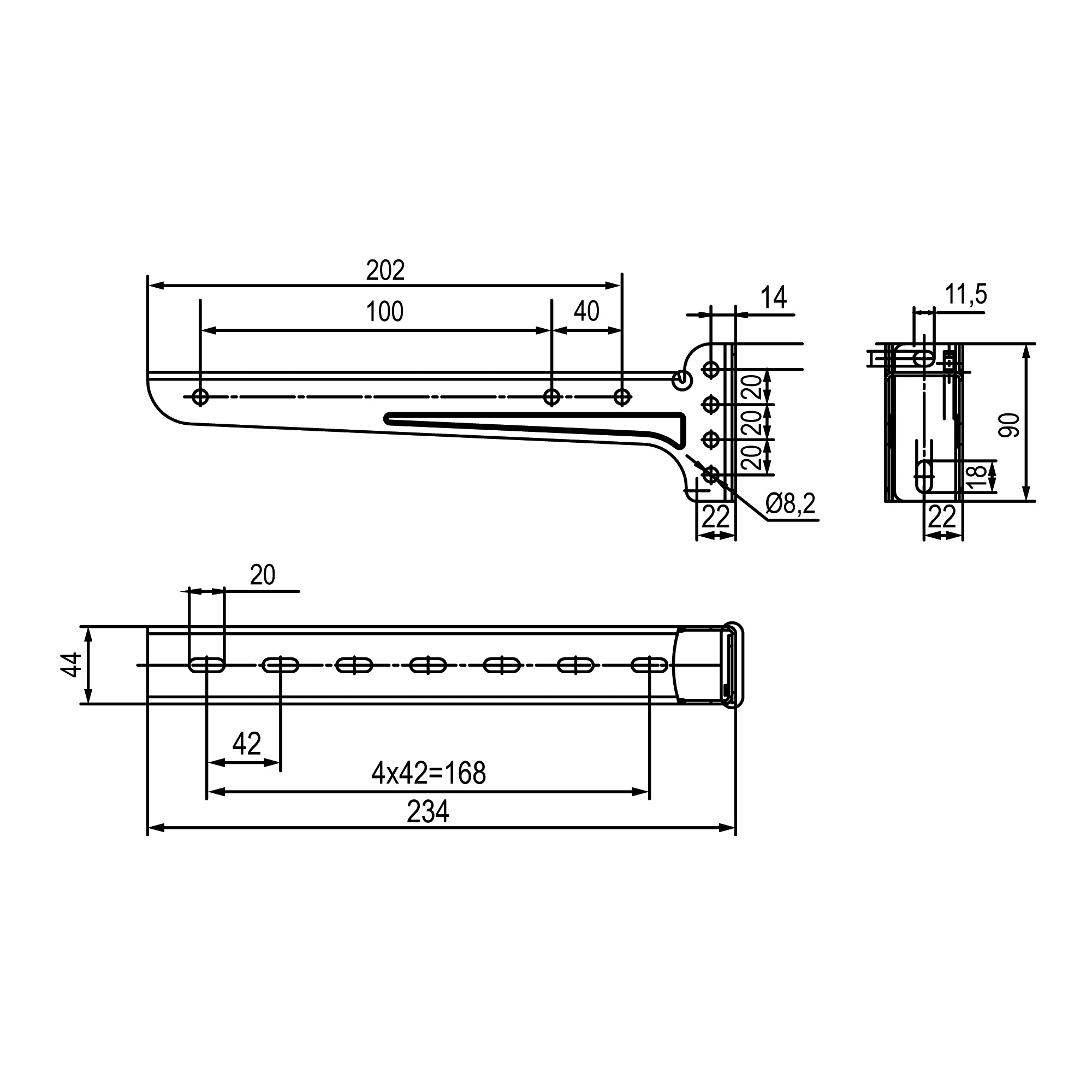

Чертежи
