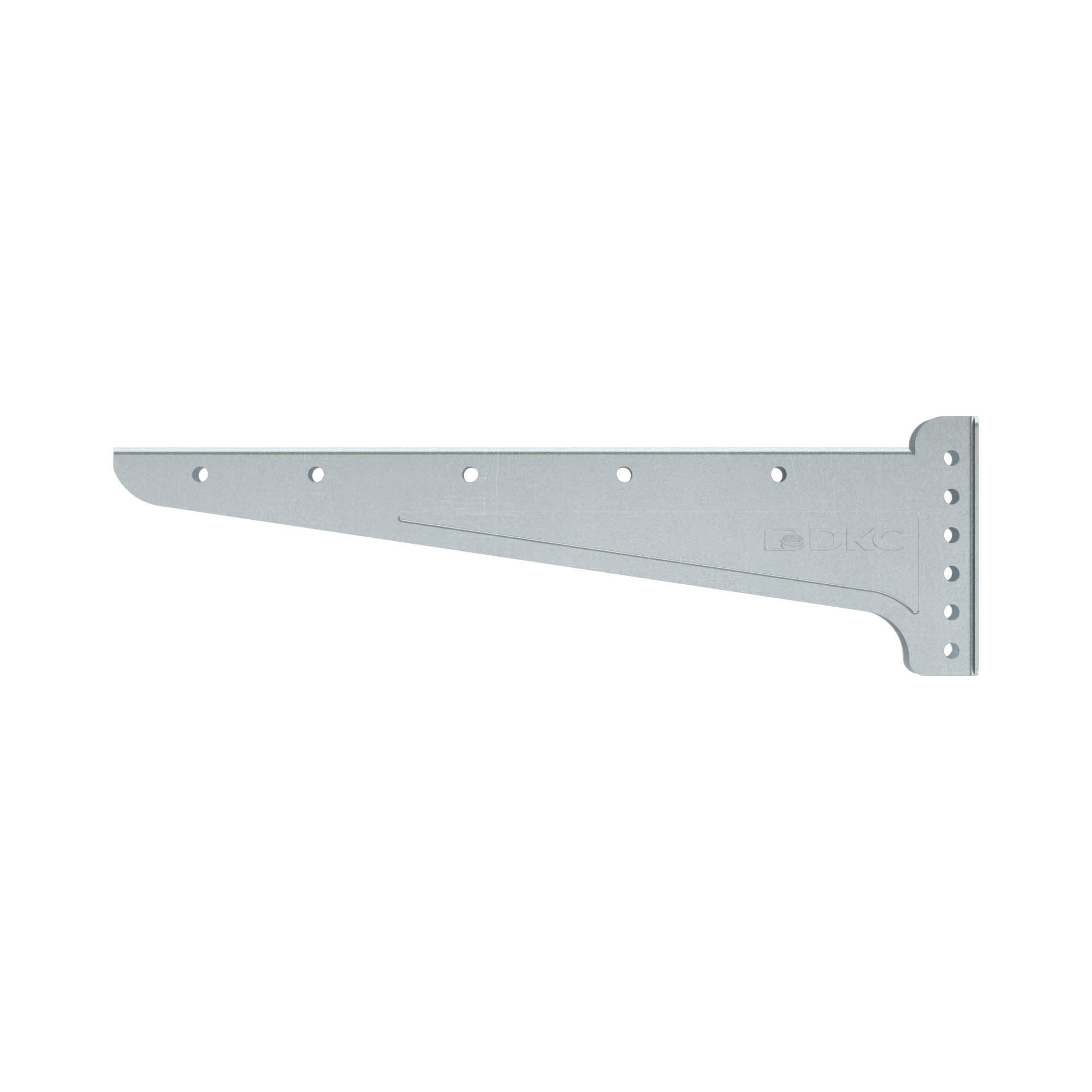

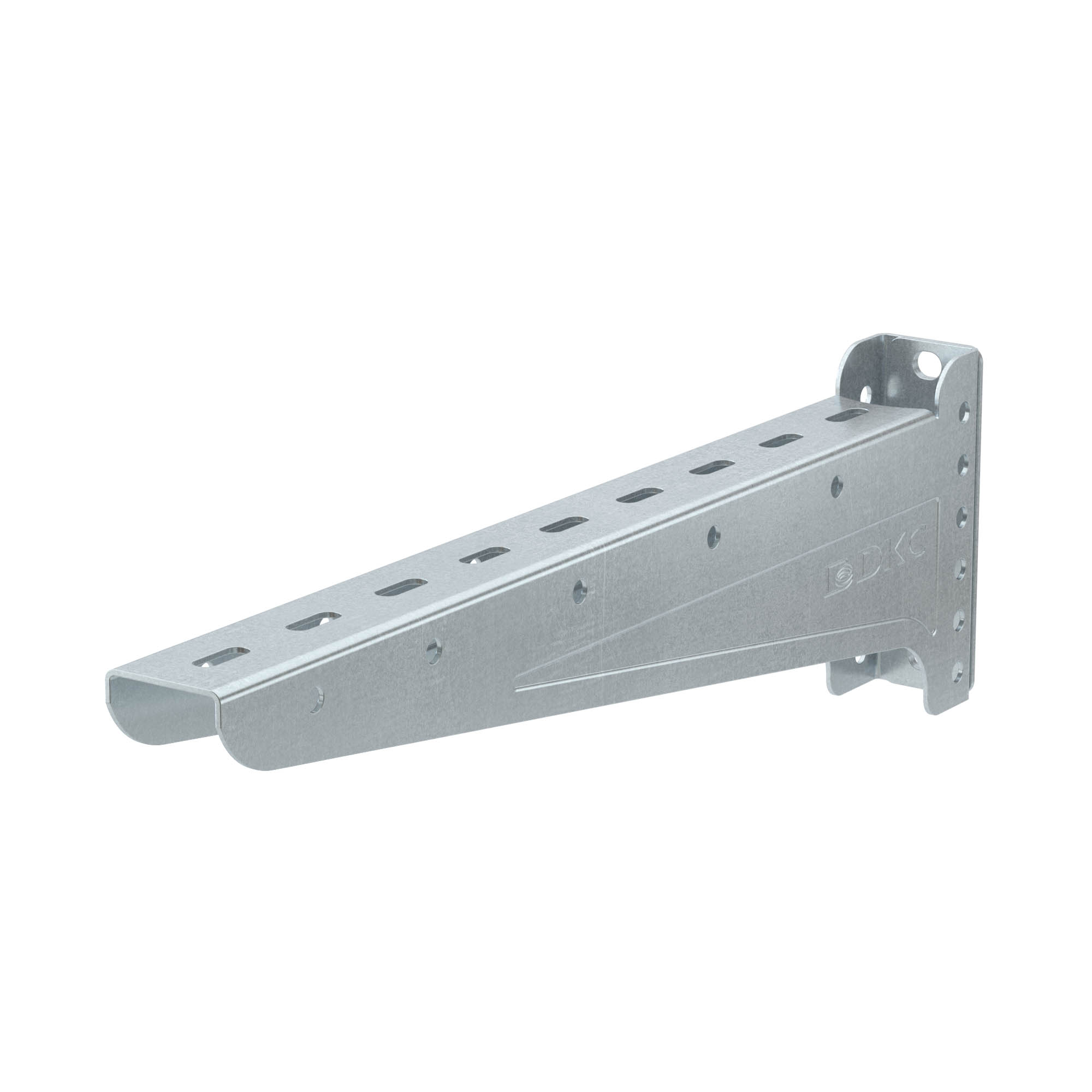

Консоль универсальная осн. 100 мм, горячеоцинкованная

Консоль универсальная осн. 100 мм, горячеоцинкованная

Код: BBN5010HDZ

Задать вопрос

Используется для монтажа кабельных трасс. Крепление к стене, в П-образный профиль BPL-29/BPM-29, к С-образному профилю (BPL-21/41, BPV-21/41, BPM-21/41, BPD-21/41), а также к подвесам на основе этих профилей. Горячеоцинкованное покрытие повышает срок службы изделия в условиях агрессивных сред и высокой влажности.

Цвет	Светло-серый
Ширина, мм	44
Высота, мм	90
Номер цвета RAL	7044
Защитное покрытие поверхности	Горячее цинкование
Вид/марка материала	Прочее

Длина, мм	134
Материал	Сталь
Несущая способность , кН	2,95
Угол, °	90
Подходит для лотка шириной, мм	100
Модель/исполнение	Консоль для крепления к стене и/или в профиль

Высота, мм	90
Ширина, мм	44

Длина, мм	134
Тип изделия	Консоли

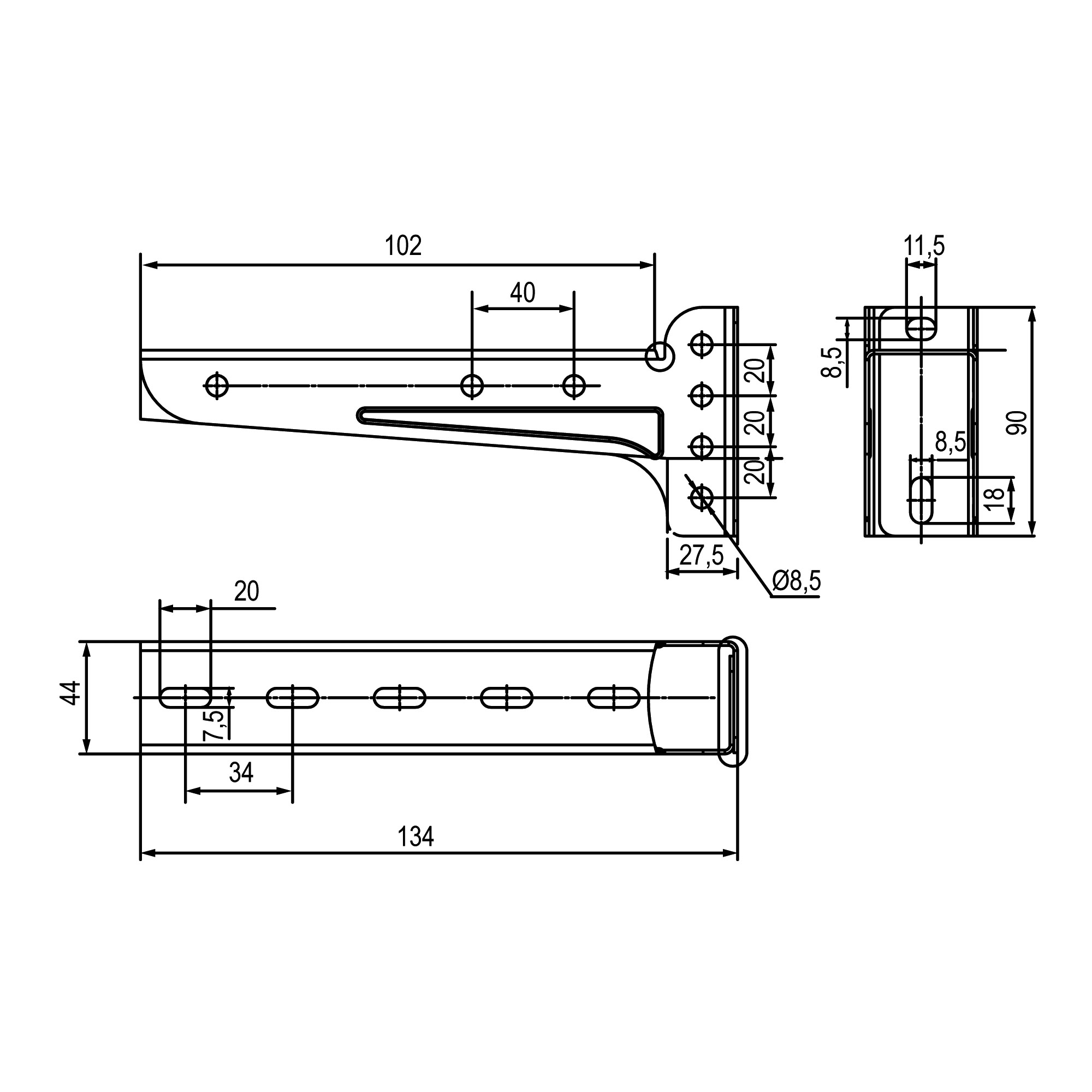

Чертежи

Серия	Название	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"	RAR 13.65 MB	ZIP 16.63 MB	ZIP 726.23 kB	RAR 313.39 kB	RAR 5.28 MB
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"				ZIP 1.40 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 4.28 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
Отказное письмо на хомуты и скобы для систем инженерных коммуникаций	PDF 623.22 kB
