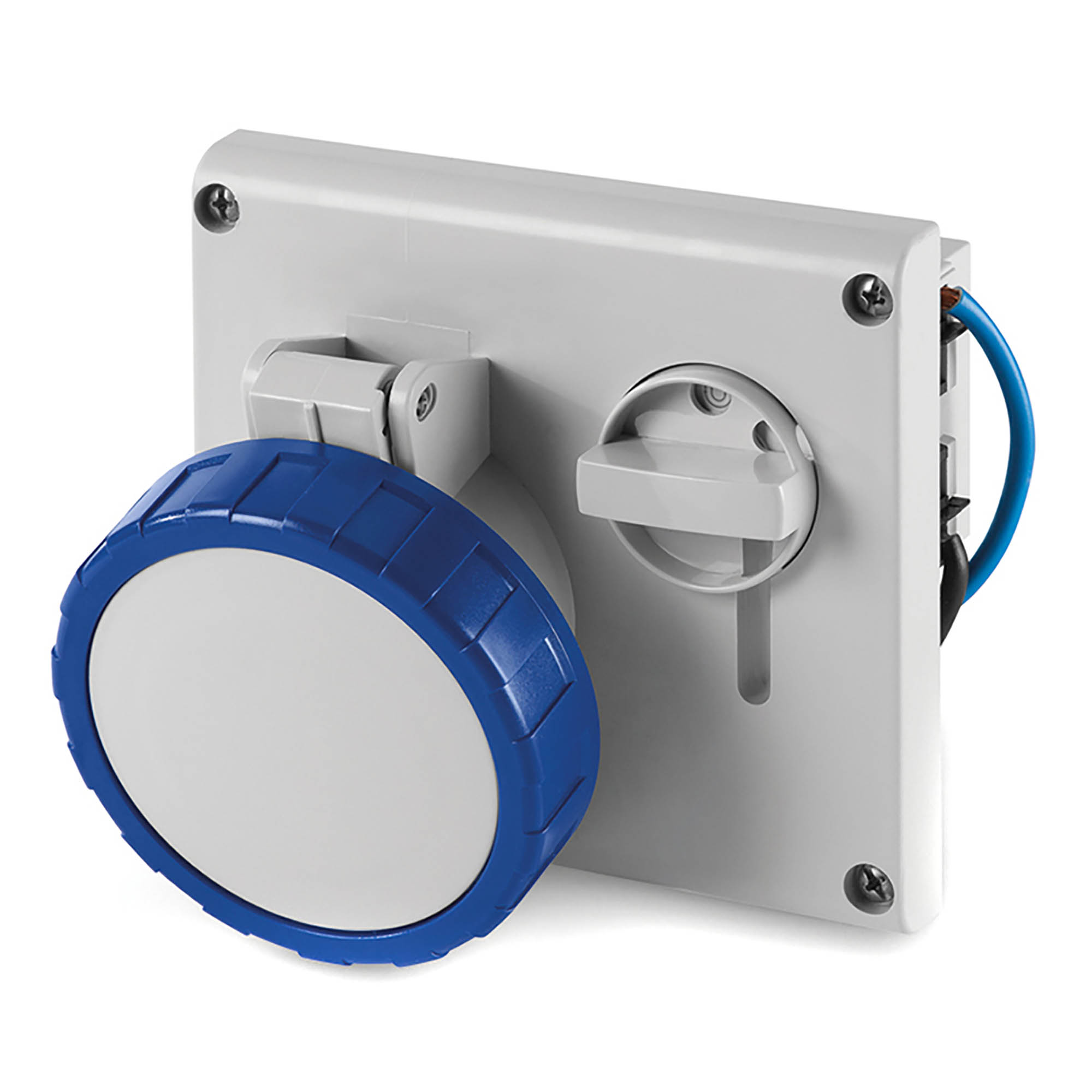

Розетка панельная с механической блокировкой и верхним расположением разъема IP67 32А 2P+E 230В

Код: DIS4053283
Розетка панельная с механической блокировкой и верхним расположением разъема IP67 32А 2P+E 230В
Розетка панельная с механической блокировкой и верхним расположением разъема IP67 32А 2P+E 230В

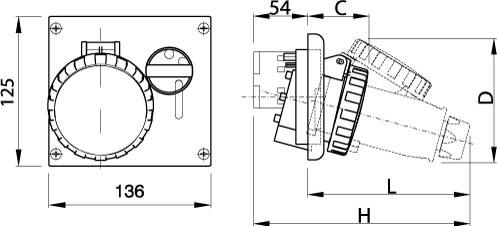

Высота, мм 125
Ширина, мм 136
Максимальная рабочая температура, °С 60
Ударная прочность, Дж 2
Глубина, мм 119
Количество полюсов 3
Материал Пластик
IEC ток, А 32
Степень защиты (IP) IP67
Исполнение для вооруженных сил Нет
Ориентация заземляющего контакта (по циферблату часов), ч 6
Цветовая кодировка Синий
Напряжение согл. EN 60309-2 220-230 В (50+60 Гц) синяя
Размер фланца по вертикали, мм 125
Размер фланца по горизонтали, мм 136
Ориентация (угол) подключения Наклонн./угловой (-ая)
Тип подключения Винтов. зажим/клемма
Бесконтактное определение вращения Нет
Для тяжелых условий в соотв. с VDE Нет
Фазовый инвертер Нет
Свободные места на монтажной рейке Нет
Количество юнитов (U) в высоту 1
С устройством защитного отключения (УЗО) Нет
Общ. количество групп 1
Ширина устройства 114
Высота устройства 114
Глубина устройства 150
