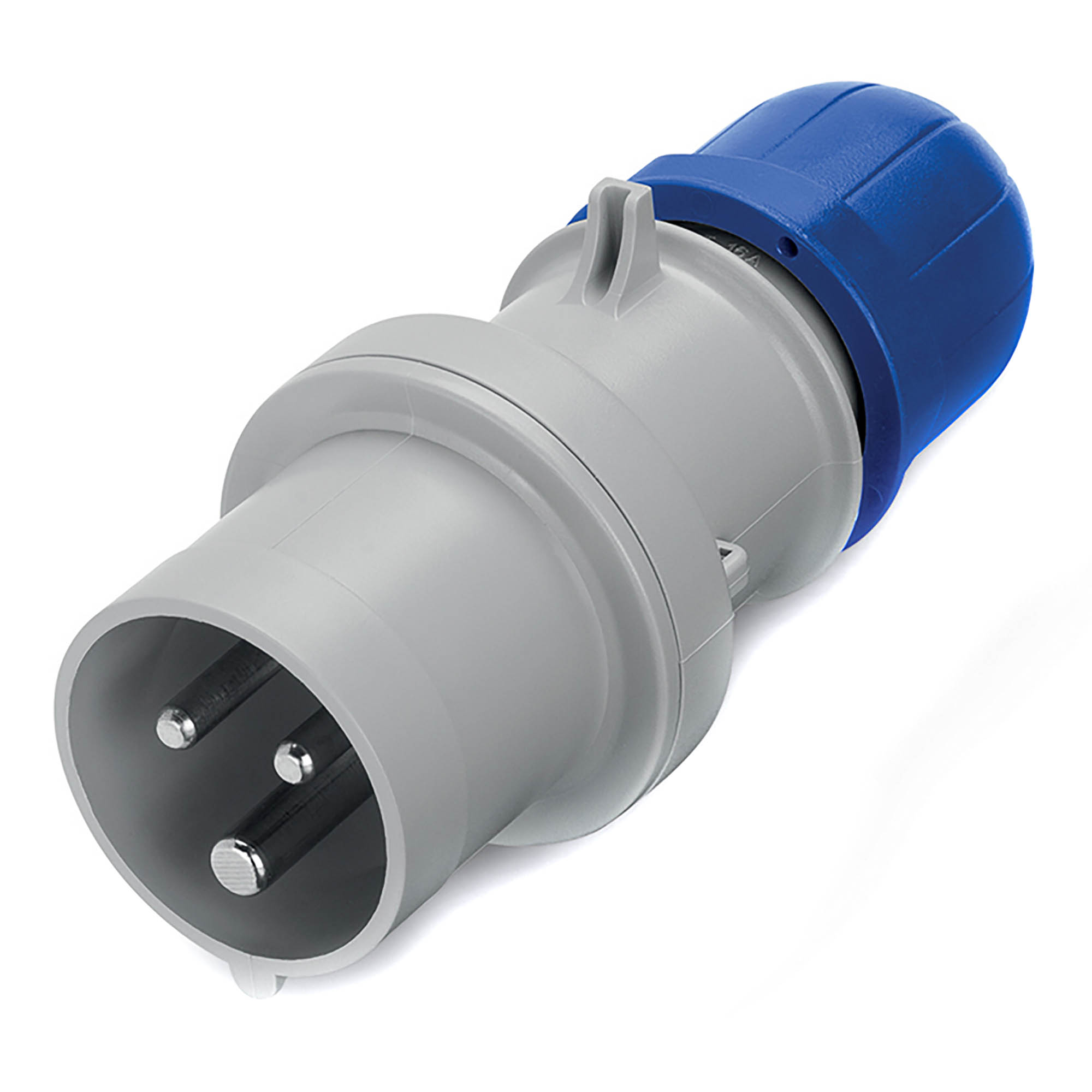

Вилка кабельная с безвинтовыми клеммами IP44 16A 2P+E 230В

Код: DIS2131633P
Вилка кабельная с безвинтовыми клеммами IP44 16A 2P+E 230В
Вилка кабельная с безвинтовыми клеммами IP44 16A 2P+E 230В
Максимальная рабочая температура, °С 60
Ударная прочность, Дж 5
Ширина, мм 56
Высота, мм 128
Глубина, мм 128
Запираемый (-ая) Нет
С откидной крышкой Нет
С выход. розеткой Нет
Количество фаз 1
Со шторками (защита от прикосновения) Нет
Частота, Гц 50
Ввод кабеля Уплотнительная гайка
Возможность расширения Нет
С прозрачн. (светопрониц.) крышкой Нет
Функция выключения Нет
Дифференциальная защита по току Нет
Количество полюсов 3
Бесконтактное определение вращения Нет
Материал Пластик
IEC ток, А 16
Для тяжелых условий в соотв. с VDE Нет
Фазовый инвертер Нет
Свободные места на монтажной рейке Нет
Количество юнитов (U) в высоту 1
С устройством защитного отключения (УЗО) Нет
Степень защиты (IP) IP44
Общ. количество групп 1
Ориентация заземляющего контакта (по циферблату часов), ч 6
Цветовая кодировка Синий
Напряжение согл. EN 60309-2 220-230 В (50+60 Гц) синяя
Ширина устройства, мм 56
Высота устройства, мм 128
Глубина устройства, мм 128
Ориентация (угол) подключения Прямолинейн.
Тип подключения Безвинтовая клемма
Аксессуары
Розетка кабельная с безвинтовыми клеммами IP44 16A 2P+E 230В
Розетка кабельная с безвинтовыми клеммами IP44 16A 2P+E 230В
Код: DIS3131643P
Розетка панельная с наклоном IP44 16А 2P+E 230В. Пружинный зажим.
Розетка панельная с наклоном IP44 16А 2P+E 230В. Пружинный зажим.
Код: DIS4131663F
Коробка монтажная прямая
Коробка монтажная прямая
Код: DIS5700016
Коробка для настенного монтажа розеток с фланцем 84*106 мм
Коробка для настенного монтажа розеток с фланцем 84*106 мм
Код: DIS5700032
Коробка монтажная угловая
Коробка монтажная угловая
Код: DIS5700116
Коробка для настенного монтажа с наклоном розеток с фланцем 84*106 мм
Коробка для настенного монтажа с наклоном розеток с фланцем 84*106 мм
Код: DIS5700132
Защитная крышка для кабельных или стационарных вилок на 16 Амп, 2P+E, IP67
Защитная крышка для кабельных или стационарных вилок на 16 Амп, 2P+E, IP67
Код: DIS57090163
Коробка для скрытой установки
Коробка для скрытой установки
Код: DIS5720200
Коробка для скрытой установки (гипсокартон)
Коробка для скрытой установки (гипсокартон)
Код: DIS5720205
Рамка для коробки скрытой установки
Рамка для коробки скрытой установки
Код: DIS5720220
Коробка накладная с метрическими вводами 136х125
Коробка накладная с метрическими вводами 136х125
Код: DIS572M0310
Переходник 16A(2P+E)250В>16A3P230В
Переходник 16A(2P+E)250В>16A3P230В
Код: DIS610379
Переходник 16A3P230В>16A(2P+E)250В
Переходник 16A3P230В>16A(2P+E)250В
Код: DIS610381
Адаптер-переходник с фланца 84*106 на 75*75
Адаптер-переходник с фланца 84*106 на 75*75
Код: DIS6540108
Глухая крышка 136х125
Глухая крышка 136х125
Код: DIS6540120
Крышка 136х125 с посадочным местом 70х87 (под розетки на 16 ампер)
Крышка 136х125 с посадочным местом 70х87 (под розетки на 16 ампер)
Код: DIS6540125
Крышка 136х125 с посадочным местом 84х106 (под розетки на 32 ампера)
Крышка 136х125 с посадочным местом 84х106 (под розетки на 32 ампера)
Код: DIS6540126
Складная рама для монтажа корпусов.
Складная рама для монтажа корпусов.
Код: DIS6540610
Тумба для стационарной установки корпусов
Тумба для стационарной установки корпусов
Код: DIS6540650
Монтажная плата для крепления корпуса M400 на тумбу/трубу
Монтажная плата для крепления корпуса M400 на тумбу/трубу
Код: DIS6540651
Монтажная плата с козырьком для крепления корпуса M400 на тумбу/трубу
Монтажная плата с козырьком для крепления корпуса M400 на тумбу/трубу
Код: DIS6540653
Монтажная плата с козырьком для крепления корпуса M550 на тумбу/трубу
Монтажная плата с козырьком для крепления корпуса M550 на тумбу/трубу
Код: DIS6540654
Розетка панельная IP44 16A 2P+E 230В
Розетка панельная IP44 16A 2P+E 230В
Код: DIS4221663
Розетка настенная с безвинтовыми клеммами IP44 16A 2P+E 230В
Розетка настенная с безвинтовыми клеммами IP44 16A 2P+E 230В
Код: DIS5131653TF
Адаптер для установки розеток
Адаптер для установки розеток
Код: DIS137151
Рама для установки настенных разъемов 1130x1000
Рама для установки настенных разъемов 1130x1000
Код: DIS661002
Рама для установки настенных разъемов 1750x1000
Рама для установки настенных разъемов 1750x1000
Код: DIS661003
Рама для установки настенных разъемов 2160x1000
Рама для установки настенных разъемов 2160x1000
Код: DIS661004

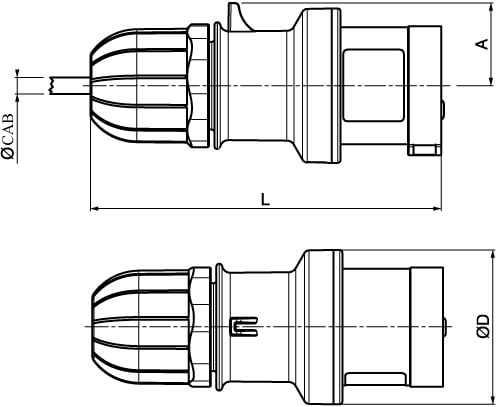

Чертежи
